Stelaż do baterii podtynkowej – jak wybrać i zamontować bez błędów

Stelaż do baterii podtynkowej to niepozorny, a zarazem najważniejszy element całego ukrytego systemu łazienkowego. Gdy płytki już leżą, a baterię widać jako efektowną, minimalistyczną płytkę natryskową, nikt nie myśli o ramie schowanej w ścianie. A właśnie ona decyduje, czy po pięciu latach nic nie zacznie przeciekać, czy bateria pracuje cicho, i czy w razie awarii hydraulik dostanie się do mechanizmu bez kucia połowy łazienki. Źle dobrany albo byle jak zamontowany stelaż potrafi zamienić remont w koszmar na długie tygodnie.

• Budowa stelaża podtynkowego do baterii
• Rodzaje stelaży podtynkowych do baterii
• Jak dobrać stelaż do baterii podtynkowej wymiary i kompatybilność
• Montaż stelaża pod baterię podtynkową krok po kroku
• Najczęstsze błędy przy wyborze i montażu stelaża podtynkowego

Budowa stelaża podtynkowego do baterii

Sercem każdego stelaża jest rama nośna ze stali ocynkowanej ogniowo. Grubość profidu to zwykle od 1,5 do 2 mm, a nośność całej konstrukcji sięga 400 kg przy równomiernym obciążeniu (norma PN-EN 1253). Dzięki temu rama utrzymuje ciężar baterii, ewentualny uchwyt, a także siły powstające przy odkręcaniu zaworu.

Do ramy przyspawane lub nitowane są uchwyty montażowe z otworami co 25 mm. Pozwalają one precyzyjnie ustawić wysokość baterii nad wykończoną podłogą, niezależnie od grubości wylewki. Rozstaw uchwytów nożnych dobiera się też do konkretnego typu podłoża inny będzie w ścianie murowanej, inny w karton-gipsie.

Przyłącza wody to mosiężne kolana o standardowym gwincie G1/2", rozstawione dokładnie 150 mm. Ten wymiar to ścisła norma międzynarodowa, dzięki której pasuje praktycznie każda bateria podtynkowa dowolnego producenta. Wewnątrz kolan osadzono zawory zwrotne i filtry siatkowe o wielkości oczka 0,5 mm, chroniące mechanizm mieszacza przed zanieczyszczeniami z instalacji.

Blok izolacji akustycznej stanowi płyta z pianki polietylenowej o grubości 5 mm z domieszką kauczuku. Redukuje ona hałas przepływu wody średnio o 18 dB. Bez tej warstwy słychać każde otwarcie zaworu w sypialni sąsiada to jeden z najczęstszych powodów reklamacji w nowoczesnym budownictwie wielorodzinnym.

Zestaw montażowy obejmuje śruby M10 z podkładkami EPDM, kołki rozporowe do betonu i specjalne wieszaki do profili CW 50 lub CW 75. Kompletne opakowanie powinno zawierać też zaślepki ochronne na przyłącza, zatyczki do otworów rewizyjnych oraz szablon do wyznaczania otworów w płycie gipsowo-kartonowej.

Elementy składowe w pigułce

• Rama stalowa z profidu ocynkowanego ogniowo 1,5-2 mm
• Uchwyty montażowe z regulacją co 25 mm
• Kolana przyłączeniowe G1/2" z rozstawem 150 mm
• Blok izolacji akustycznej 5 mm
• Zawory zwrotne i filtry siatkowe 0,5 mm
• Komplet śrub, kołków i szablonu montażowego

Rodzaje stelaży podtynkowych do baterii

Podstawowy podział wyróżnia stelaże niskie (82-98 cm) do zabudowy pod umywalkę lub bidet oraz wysokie (112-120 cm) przeznaczone do natrysków, wanien i baterii termostatycznych. Różnica polega na rozmieszczeniu punktów przyłączeniowych niskie mają je na wysokości 60-80 cm, wysokie na 100-110 cm, co odpowiada typowej pozycji ciała użytkownika.

Stelaż podtynkowy do baterii umywalkowej ma przyłącza skierowane ku górze pod kątem 90°, z rozstawem 150 mm. Głębokość zabudowy to zwykle 75-85 mm, co pozwala ukryć całość w ścianie murowanej o grubości 12 cm. W karton-gipsie wymaga wnęki 100 mm.

Stelaż pod baterię prysznicową jest wyższy i węższy ma ramę 50 × 120 cm. Przyłącza wychodzą z górnej części ramy pod kątem 45°, dzięki czemu drążek natryskowy mocuje się bezpośrednio do kolana, bez dodatkowych adapterów. Głębokość zabudowy rośnie do 90-110 mm.

Stelaż podtynkowy do baterii termostatycznej różni się wbudowanym ogranicznikiem temperatury ustawionym fabrycznie na 38°C. To wymóg normy PN-EN 1111 w instalacjach publicznych. W domu jednorodzinnym ogranicznik można zmostkować, ale w bloku wielorodzinnym lepiej tego nie robić, bo ubezpieczyciel może odmówić wypłaty po szkodzie.

Stelaż pod baterię wannową ma przyłącza rozmieszczone niżej (40-60 cm od podłogi) i dodatkowy uchwyt na wylewkę. Rozstaw przyłączy wynosi 150 mm dla baterii ściennych oraz 100 mm dla baterii nawannowych montowanych na rancie.

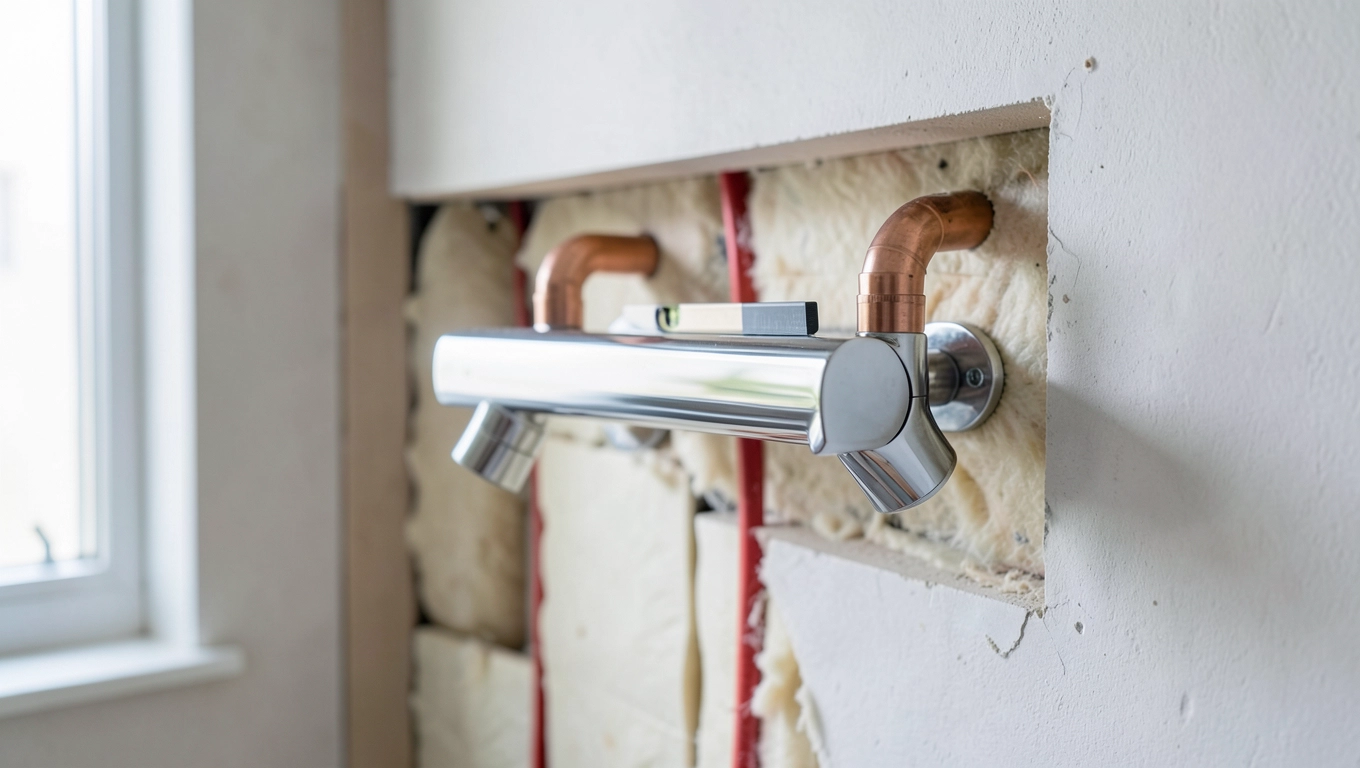

Jak dobrać stelaż do baterii podtynkowej wymiary i kompatybilność

Kluczowy parametr to rozstaw przyłączy 150 mm. Bez względu na producenta baterii, kolana w stelazu muszą być oddalone o tę właśnie wartość. Odchyłka większa niż 1 mm sprawia, że mieszacz nie da się zamontować bez napinacza lub adaptera, a każde takie połączenie to potencjalne miejsce przecieku.

Głębokość zabudowy zależy od typu ściany. W murze z cegły pełnej wystarczy 75 mm, w betonie komórkowym 85 mm, a w ścianie karton-gipsowej 90-110 mm. W przypadku ścian działowych z profili CW 50 trzeba wybrać stelaż z krótszymi uchwytami montażowymi, bo dłuższe zahaczą o instalację elektryczną biegnącą w tej samej ścianie.

Nośność ramy to parametr, który większość użytkowników pomija, a który ma znaczenie zwłaszcza w kabinach prysznicowych z drążkiem rozsuwanym. 400 kg to wartość deklarowana przez czołowych producentów, choć w praktyce realne obciążenie drążka z wężem i słuchawką nie przekracza 15 kg. Wybór stelaża o niższej nośności (200-250 kg) obniża cenę o 30-40%, ale grozi odkształceniem ramy po kilku latach użytkowania.

Typ ściany determinuje sposób mocowania. Do ściany murowanej stosuje się kołki rozporowe M10 w otworach fi 12 mm na głębokość 60 mm. W karton-gipsie obowiązkowe są wieszaki do profili CW rozstawione co 60 cm, a sama rama musi opierać się na wzmocnionych słupkach, a nie na samej płycie g-k.

Ważny jest też dostęp do rewizji. Stelaż do baterii podtynkowej wymaga otworu kontrolnego minimum 100 × 150 mm, zamykanego klapką magnetyczną w tej samej kolorystyce co płytki. Bez tego otworu wymiana uszczelki po 8-10 latach oznacza kucie glazury. W małych łazienkach rewizję warto zaplanować od razu, bo potem montaż zostanie trwale ukryty pod wanną lub zabudową.

Checklist przed zakupem

• Typ baterii (umywalkowa, prysznicowa, wannowa, termostatyczna)
• Grubość ściany i jej typ (mur, karton-gips, beton)
• Rozstaw przyłączy 150 mm potwierdzony kartą katalogową
• Głębokość zabudowy mieszcząca się w ścianie
• Planowany otwór rewizyjny 100 × 150 mm
• Nośność ramy minimum 400 kg dla kabin prysznicowych
• Zgodność z normą PN-EN 1253 dla odpływu (jeśli dotyczy zestawu)

Montaż stelaża pod baterię podtynkową krok po kroku

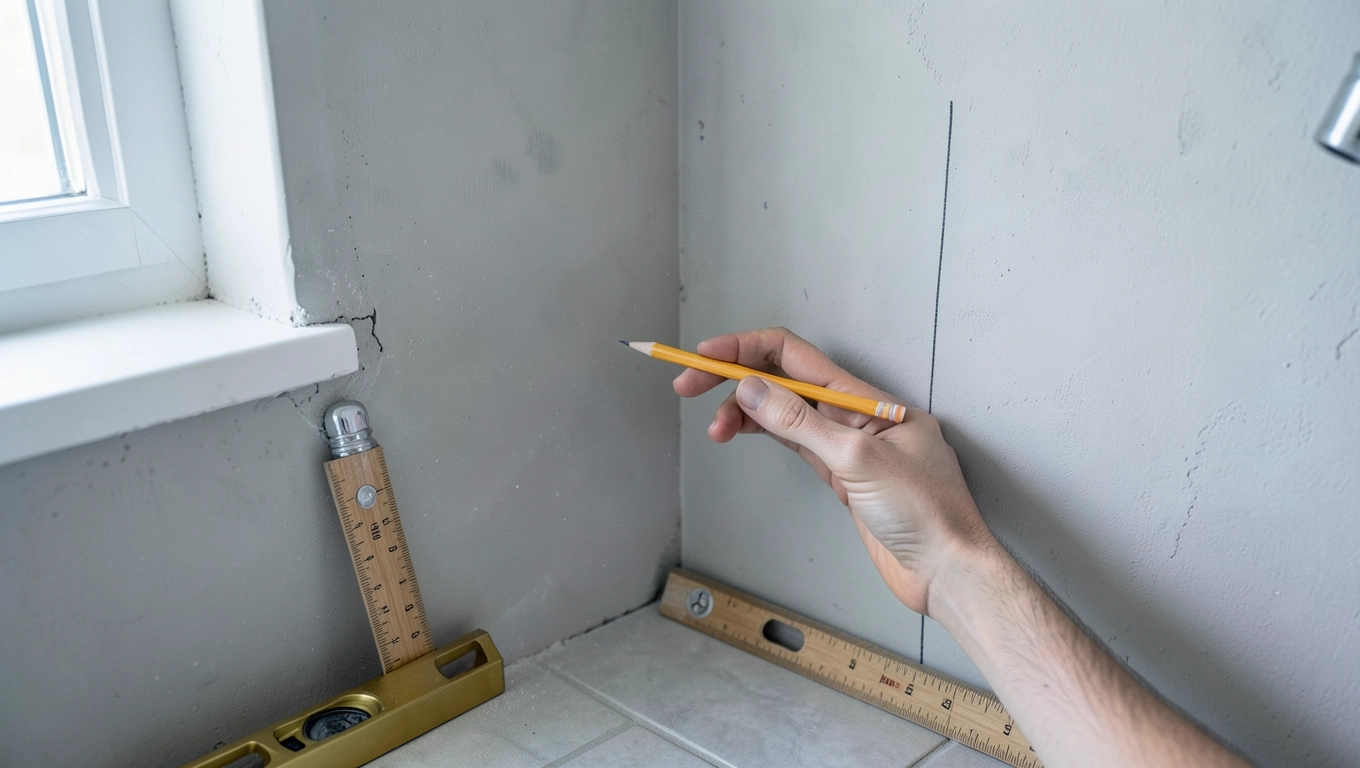

Wybór lokalizacji zaczyna się od wyznaczenia osi baterii. W kabinie prysznicowej oś biegnie 30 cm od ściany bocznej, a wysokość przyłącza mierzy się od wykończonej posadzki 110 cm dla natrysku, 75 cm dla umywalki, 60 cm dla wanny. Te wymiary wynikają z ergonomii dorosłego użytkownika o wzroście 170-180 cm.

Montaż ramy w ścianie murowanej wymaga wykucia bruzdy o wymiarach ramy plus 20 mm luzu z każdej strony. Kołki rozporowe M10 wkręca się w otwory fi 12 wywiercone na głębokość 60 mm. Poziomica laserowa pomaga ustawić ramę idealnie pionowo, bo każde przesunięcie o 2 mm przełoży się na późniejsze trudności z nałożeniem rozety maskującej.

Podłączenie wody robi się przed zabudową ściany. Wężyki elastyczne ze stali nierdzewnej o długości 30 cm przykręca się kluczem 19 mm, używając dwóch kluczy jednocześnie (jeden trzyma kolano, drugi dokręca nakrętkę). Moment dokręcania to 25 Nm. Próbę ciśnieniową wykonuje się przy 6 barach przez 30 minut.

Zabudowa ściany karton-gipsem przebiega w dwóch etapach. Najpierw płyta 12,5 mm od strony pomieszczenia, potem druga warstwa od strony instalacji. Między płytami a ramą wsuwa się paski izolacji akustycznej 5 mm. Takie rozwiązanie podnosi wskaźnik izolacyjności akustycznej ściany z 42 dB do 56 dB.

Test szczelności to moment, który oddziela profesjonalny montaż od amatorskiego. Po zakręceniu zaworów odcinających otwiera się baterię na maksimum i obserwuje manometr przez 15 minut. Spadek ciśnienia większy niż 0,2 bara oznacza nieszczelność w przyłączach zwykle w miejscu styku wężyka z kolanem ramy.

Narzędzia niezbędne do montażu

• Poziomica laserowa z dokładnością 0,2 mm/m
• Klucze płasko-oczkowe 17 i 19 mm
• Wiertarka udarowa z wiertłami do betonu fi 12
• Klucz dynamometryczny 10-60 Nm
• Manometr do próby ciśnieniowej 0-10 bar
• Szablon montażowy dołączony do zestawu

Najczęstsze błędy przy wyborze i montażu stelaża podtynkowego

Zbyt płytka zabudowa to grzech pierworodny wielu łazienek. Montażysta chwali się, że zmieścił stelaż w ścianie 7 cm, ale bateria wymaga 85 mm luzu. Efekt? Płytki klejone bezpośrednio do ramy po kilku miesiącach pękają wzdłuż krawędzi, bo metal pracuje pod wpływem temperatury.

Brak izolacji akustycznej objawia się po pierwszej nocy. Woda przepływająca przez nieosłoniętą ramę generuje hałas na poziomie 42 dB, przekraczając normę PN-B-02151/3 dla budynków mieszkalnych (35 dB w nocy). Pianka 5 mm rozwiązuje problem, ale kosztuje 12 zł, więc oszczędza się na niej regularnie.

Złe rozstawienie przyłączy wynika z pośpiechu i braku poziomicy. Gdy kolana są oddalone o 148 mm zamiast 150, mieszacz się montuje, ale naprężenia w korpusie powodują po dwóch latach mikropęknięcia. Naprawa oznacza demontaż glazury. Poziomica laserowa kosztuje 180 zł, a poprawka po zalaniu 4500 zł.

Brak rewizji rachuje się najdotkliwiej po 8-10 latach, gdy uszczelki zaworu ekspresyjnego zaczynają przepuszczać wodę. Bez otworu kontrolnego jedynym rozwiązaniem jest kucie ściany. Profesjonalny montaż zawsze uwzględnia klapkę rewizyjną w miejscu łatwo dostępnym, ale niewidocznym na co dzień.

Osadzenie ramy na piance montażowej zamiast na kołkach rozporowych to skrót, który wraca po trzech latach. Pianka traci objętość pod wpływem wilgoci, rama przesuwa się o 3-5 mm, a bateria zaczyna przeciekać przy króćcu. Stelaż musi wisieć na mechanicznych łącznikach, pianka służy jedynie do wypełnienia pustek.

Stelaż do baterii podtynkowej to inwestycja na 20-30 lat użytkowania, dlatego warto poświęcić dwie godziny na weryfikację karty katalogowej przed zakupem. Zgodność z normą PN-EN 1253, nośność 400 kg, rozstaw 150 mm, głębokość zabudowy dopasowana do ściany te cztery parametry decydują o spokoju na lata. Sprawdzenie ich zajmuje kwadrans, a ewentualna poprawka po montażu kosztuje kilka tysięcy złotych i tydzień remontu. Konsultacja z projektantem łazienki przed zakupem bywa tańsza niż nauka na własnych błędach.

Dane techniczne i wymiary opisane w artykule opierają się na normie PN-EN 1253 (Wpusty i odpływy ściekowe w budynkach) oraz kartach katalogowych czołowych producentów stelaży podtynkowych dostępnych w specyfikacjach technicznych publikowanych na stronach producentów branży sanitarnej. Wartości nośności, głębokości zabudowy i rozstawu przyłączy mogą się różnić w zależności od modelu, dlatego przed zakupem zawsze weryfikuj aktualną dokumentację producenta.
