Jaka grubość ściany pod baterię podtynkową? Sprawdź, zanim zaczniesz kuć

Ściana, w którą wchodzi bateria podtynkowa, musi mieć realne 6 do 12 centymetrów użytecznej głębokości, bo właśnie w tej warstwie chowasz stalowy korpus, przyłącza i ewentualny mieszacz termostatyczny. Mniej niż sześć centymetrów i nie osadzisz prawidłowo żadnego standardowego boxu. Więcej niż dwanaście - element zaczyna „pływać” w ścianie i potrzebujesz przedłużek. Ten artykuł to konkret: grubość ściany pod baterię podtynkową, rozstaw przyłączy, kolejność kucia, próba ciśnieniowa i pięć błędów, za które płaci się powtórnym remontem.

• Bateria podtynkowa w cienkiej ścianie: jak dobudować warstwę, by box się zmieścił
• Rozstaw przyłączy i głębokość osadzenia korpusu pod baterię podtynkową
• Montaż baterii podtynkowej krok po kroku: od wykucia wnęki po próbę ciśnieniową
• Za cienka ściana pod baterię podtynkową: 5 błędów, które kosztują remont łazienki

Bateria podtynkowa w cienkiej ścianie: jak dobudować warstwę, by box się zmieścił

Grubość ściany to pierwszy parametr, który decyduje o całej instalacji. Korpus baterii podtynkowej ma zwykle od 7 do 11 cm głębokości w zależności od producenta, a do tego dochodzi jeszcze około 1,5-2 cm na tynk, płytki i warstwę wykończeniową. W ścianie murowanej z cegły pełnej, gdzie masz do dyspozycji 18-25 cm, nie ma problemu - korpus chowa się bez dodatkowej obudowy. W ścianie kartonowo-gipsowej o typowej zabudowie 7,5 cm, albo w ściance działowej 5 cm, kończy się swoboda montażu.

Cienka ściana pod baterię podtynkową wymaga dobudowania warstwy, która pomieści cały mechanizm. Najczęściej stosuje się płytę gipsowo-kartonową na stelażu, bo pozwala uzyskać dodatkowe 4-6 cm przestrzeni montażowej bez nadmiernego obciążania stropu. Płyta g-k wodoodporna (zielona) sprawdza się w strefach mokrych, a jej sztywność po zaciągnięciu masą i płytkami zwiększa się o około 30%, co daje stabilną bazę pod rozetki i dźwignię. Alternatywą bywają bloczki z betonu komórkowego dostawiane na zaprawie, ale to rozwiązanie cięższe i mniej praktyczne przy remontach adaptacyjnych.

Minimalna grubość ściany dla baterii podtynkowej to 6 cm, ale w praktyce celuj w 8-10 cm. Przy 6 cm bowiem korpus wchodzi „na styk”, a każda tolerancja wykonawcza powoduje, że przyłącza opierają się o płytki albo rozeta nie dosiada do ściany. W ściance g-k 7,5 cm da się jeszcze zamontować płytkie boxy, ale głębsze wersje termostatyczne już nie. Dlatego karta techniczna wybranego produktu ma znaczenie decydujące - tam znajdziesz dokładny wymiar osadzenia i głębokość korpusu.

Przy dobudowie warstwy pamiętaj o dostępie serwisowym. Zostaw otwór rewizyjny przynajmniej 10 × 10 cm za stelażem, bo kartusz mieszacza, zawór zwrotny czy termopara wymagają okresowej wymiany. Kucie nowej dziury w świeżo położonych płytkach to najdroższy sposób na wymianę uszczelki. Remont łazienki rządzi się swoją logiką: każdy element ukryty w ścianie musi być wymienialny bez demontażu okładziny.

Rozstaw przyłączy i głębokość osadzenia korpusu pod baterię podtynkową

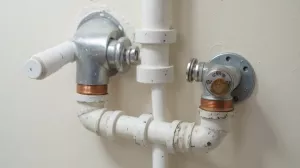

Standardowy rozstaw przyłączy baterii podtynkowej wynosi 150 mm, mierząc od osi rury zimnej do osi rury ciepłej wody. Ta wartość obowiązuje w Europie od dziesięcioleci i opiera się na normie PN-92/B-01706 dotyczącej instalacji wodociągowych. Zimna woda zawsze po prawej, ciepła po lewej - odwrócenie tej kolejności powoduje, że termostat działa odwrotnie i temperatura rośnie, kiedy powinna spadać.

Rozstaw przyłączy trzeba sprawdzić przed tynkowaniem, bo potem korekta wymaga kucia. Tolerancja montażowa to ±2 mm w osi poziomej i ±1 mm w pionie. Drobne odchylenia korygujesz rozetkami maskującymi, ale większe różnice widać gołym okiem przy lustrze lub deszczownicy. Kątownik laserowy przyłożony do osi przyłącza powinien pokazać dokładne 150 mm - jeśli wskazuje 153 mm, przyłącze trzeba przesunąć.

Głębokość osadzenia korpusu musi uwzględniać przyszłą okładzinę. Jeśli na ścianie pojawi się glazura 8 mm plus klej 5 mm, razem 13 mm grubości, to korpus montuj 13 mm głębiej niż ostateczna płaszczyzna ściany. Zasada brzmi: oś przyłącza powinna zakończyć się dokładnie na poziomie gotowej ściany. Wystający element utrudnia montaż rozetki, a za głęboko osadzony zostawia widoczną szczelinę przy rozecie, w której zbiera się kamień.

Ciśnienie robocze w instalacji domowej waha się od 1,5 do 4 bar. Termostatyczne baterie podtynkowe działają optymalnie w zakresie 0,5-5 bar - poniżej 0,5 bar przepływ jest zbyt mały, powyżej 5 bar membrana termostatu może ulec uszkodzeniu. Przed montażem sprawdź manometrem ciśnienie statyczne i dynamiczne na istniejącej instalacji. Jeśli ciśnienie przekracza 5 bar, konieczny jest reduktor za wodomierzem.

Montaż baterii podtynkowej krok po kroku: od wykucia wnęki po próbę ciśnieniową

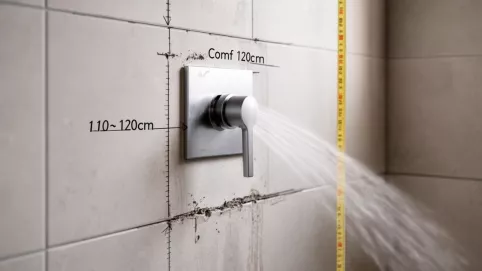

Wytyczenie osi montażu zaczynasz od oznaczenia punktów przyłączy wodnych na ścianie. Użyj poziomicy laserowej albo klasycznej 60-centymetrowej z libelką - pierwsza daje szybkość, druga nie wymaga prądu. Zaznacz oś poziomą baterii (zwykle 30 cm nad wanną, 120 cm w strefie prysznica) i wytycz dwie pionowe linie 150 mm od siebie, w miejscu gdzie wejdą rurki przyłączeniowe.

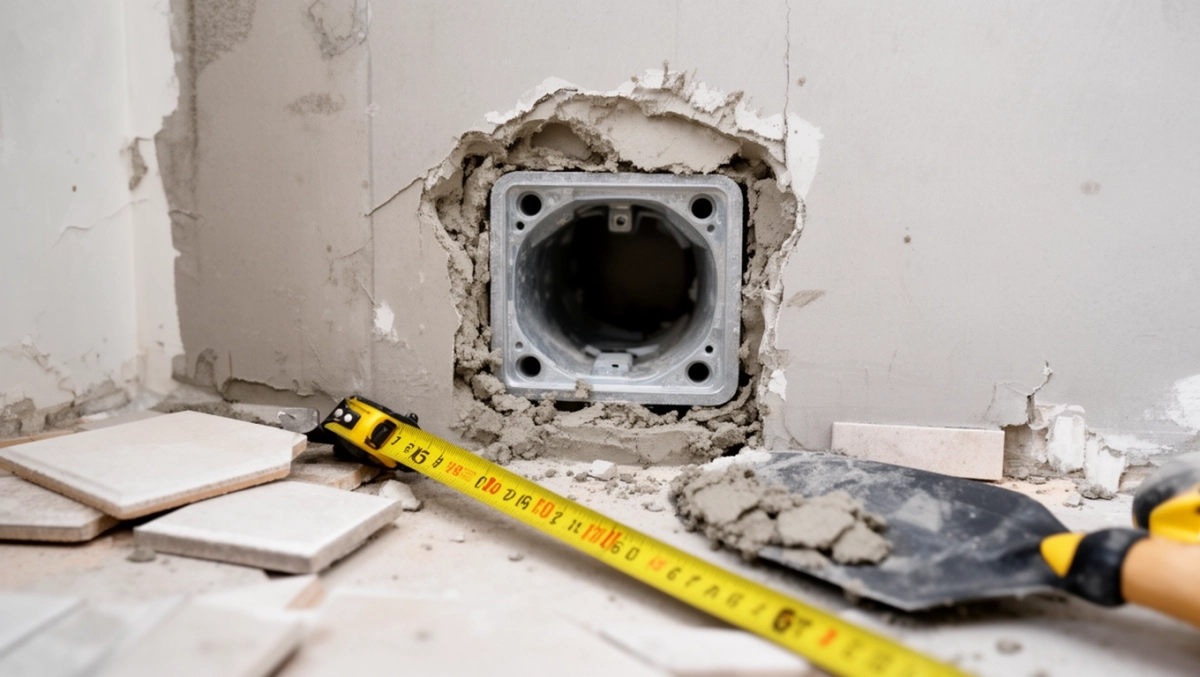

Wykuj wnękę na korpus według szablonu producenta, który zwykle jest w zestawie. W ścianie murowanej użyj szlifierki kątowej z tarczą diamentową do wycięcia konturu, potem dłuta i młotka do usunięcia wnętrza. W ścianie g-k wycinasz otwór wyrzynarką, a sam korpus mocujesz do profili CW 75 lub specjalnych trawersów montażowych. Wnęka ma być o 1-2 cm większa z każdej strony niż korpus, bo potrzebujesz luzu na poziomowanie i na zaprawę.

Osadzenie korpusu na kotwach lub trawersach to moment, w którym decyduje się geometria całej instalacji. Korpus przykręcasz śrubami M8 do kotew stalowych osadzonych w ścianie, a poziom sprawdzasz w dwóch osiach. Najmniejsze przechylenie - nawet 1 stopień - widać potem na deszczownicy, bo ramię prysznica nie trzyma pionu. Po ustawieniu zakręć zaślepki ochronne na przyłącza, bo pył z tynkowania potrafi zatkać sito filtra wewnętrznego.

Próbę ciśnieniową wykonujesz przed zabudowaniem ściany, bo wtedy masz dostęp do każdego połączenia. Napełnij instalację wodą, odpowietrzy każdy punkt, potem podłącz pompę ciśnieniową i ustaw 1,5-krotność ciśnienia roboczego - przy typowych 3 bar to 4,5 bar. Utrzymaj ciśnienie przez 30 minut i obserwuj manometr oraz każde połączenie. Spadek ciśnienia większy niż 0,2 bar oznacza nieszczelność, którą trzeba zlokalizować i poprawić. Dopiero po pozytywnej próbie idziesz dalej z zabudową.

Zabudowa korpusu płytami g-k lub bloczkami zostawia dostęp do otworów serwisowych. Wytnij w płycie otwór rewizyjny 10 × 10 cm wokół korpusu, żeby w razie potrzeby dostać się do kartusza bez kucia. Rozety maskujące przykrywają krawędzie wykończeniowe, ale nie zastąpią prawdziwego dostępu technicznego. Po zabudowie montujesz elementy zewnętrzne: dźwignię, wylewkę, deszczownicę, rączkę prysznica. Każdy z nich wchodzi w gniazdo korpusu na wcisk albo na gwint i wymaga dokręcenia kluczem imbusowym z wyczuciem.

Uszczelnienie silikonem sanitarnym wokół rozet to ostatni krok, który chroni przed wodą rozpryskową. Silikon nakładaj w temperaturze pokojowej, na suchą i odtłuszczoną powierzchnię, ciągłym ruchem bez przerw. Spoina 3-4 mm wystarczy, żeby woda nie wnikała pod rozetę i nie niszczyła tynku. Po 24 godzinach silikon jest gotowy do kontaktu z wodą - wcześniejsze uruchomienie baterii może rozerwać niezwiązaną spoinę.

Za cienka ściana pod baterię podtynkową: 5 błędów, które kosztują remont łazienki

Błąd 1: Montaż bez sprawdzenia rzeczywistej grubości ściany. Suchy tynk, warstwa kleju i płytki zabierają łącznie 13-18 mm. Jeśli korpus osadzisz „na zero” względem surowej ściany, po wykończeniu wystanie ponad glazurę i rozeta nie dosiądzie. W skrajnych przypadkach trzeba kuć od nowa albo stosować przedłużki, które podnoszą koszt elementu o 30-60 zł.

Błąd 2: Pominięcie próby ciśnieniowej. Bez testu szczelności pod obciążeniem nie wiesz, czy połączenia wytrzymają. Mikrokapanie pojawia się dopiero po kilku tygodniach eksploatacji, kiedy za ścianą robi się mokro i rośnie grzyb. Próba 1,5-krotnym ciśnieniem przez 30 minut kosztuje 20 minut pracy, a ratuje przed zalaniem sąsiada i wymianą tynku za kilka tysięcy złotych.

Błąd 3: Zły rozstaw przyłączy. Przesunięcie o 5 mm między osiami rur powoduje, że rozeta nie zakrywa szczeliny albo dźwignia chodzi opornie. Przy termostacie skok temperatury staje się nieprzewidywalny, bo element termiczny nie pracuje w projektowanej pozycji. Pomiar kątownikiem 150 mm to absolutne minimum przed zalaniem rur zaprawą.

Błąd 4: Montaż przy włączonej wodzie. Każdy kontakt z rurą pod ciśnieniem grozi poparzeniem albo zalaniem. Zawory główne trzeba zakręcić, a najlepiej opróżnić pion na czas montażu. Wielu wykonawców zapomina o tym kroku i tłumaczy pośpiech - efekt to mokra ściana w kuchni sąsiada i rachunek za szkody.

Błąd 5: Brak dostępu serwisowego. Zabudowanie korpusu „na głucho”, bez otworu rewizyjnego, to skazywanie przyszłego właściciela na kucie przy najdrobniejszej usterce. Kartusz mieszacza wymienia się co 5-7 lat, uszczelkę zaworu zwrotnego co 3 lata. Bez dostępu te operacje oznaczają demontaż płytek, ponowne klejenie i fugowanie. Koszt: od 800 zł w górę, w zależności od metrażu okładziny.

Kiedy ściana nie spełnia wymagań minimum 6 cm użytecznej głębokości, dobudowa warstwy z płyty g-k na stelażu daje 4-6 cm dodatkowej przestrzeni. W ścianie murowanej z cegły dziurawki, która po otynkowaniu ma 14-16 cm, mieści się każdy standardowy korpus bez żadnych modyfikacji. Grubość ściany pod baterię podtynkową w bloku z wielkiej płyty waha się od 14 do 22 cm i zależy od konkretnej serii budynku, dlatego pomiar w trzech punktach to podstawa planowania. Warto też pamiętać, że producenci oferują boxy w wersji slim (głębokość 6-7 cm) do ciasnych zabudów, ale ich cena rośnie o około 20-35% względem standardowych wersji.

Decyzja o samodzielnym montażu albo zleceniu go fachowcowi zależy od trzech rzeczy: doświadczenia z instalacjami wodnymi, dostępności narzędzi do próby ciśnieniowej i skali odpowiedzialności za ewentualne szkody. Wymiana rozetki czy aeratora to zadanie na pół godziny z kluczem płaskim i szczypcami. Osadzenie korpusu w ścianie z próbą ciśnieniową i gwarancją wykonawcy to już robota dla kogoś z uprawnieniami i doświadczeniem, bo błąd wymiarowy oznacza kucie od zera.

Sprawdź dostępne zestawy podtynkowe i wybierz box o głębokości dopasowanej do Twojej ściany, z rozstawem 150 mm i gwarancją producenta minimum 5 lat. Kompletne zestawy z rozetkami maskującymi, dźwignią i przyłączami kosztują od 350 do 1200 zł, a ich montaż zamyka się zwykle w 4-6 godzinach pracy wykwalifikowanego hydraulika.
