Montowanie baterii podtynkowej: wymiary, kroki, błędy

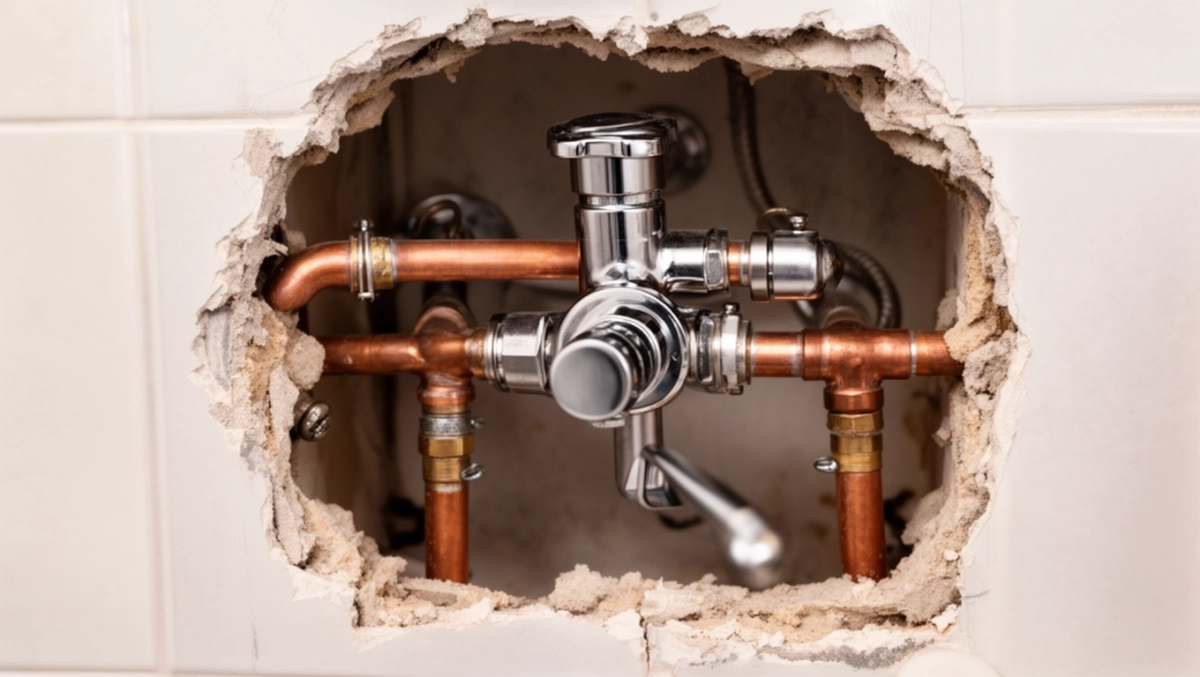

Montowanie baterii podtynkowej przebiega w dwóch etapach. Najpierw w surowej ścianie osadza się element podtynkowy (box), podłącza do niego rury i robi próbę szczelności. Dopiero na gotowych płytkach zakłada się rozetę, uchwyt i wylewkę lub deszczownicę. Box osadza się na głębokości z instrukcji konkretnego modelu, która u różnych producentów mieści się w przedziale od około 4 do około 11 cm, a oś mieszacza umywalkowego wypada zwykle 100-120 cm nad gotową podłogą. Poradnik przyda się przy remoncie łazienki, zanim powstaną bruzdy: błąd wykryty po ułożeniu glazury zwykle oznacza skuwanie płytek, dlatego ukryte połączenia wodne najlepiej wykonać z doświadczonym instalatorem.

• Kiedy montuje się baterię podtynkową?
• Z czego składa się bateria podtynkowa i jak dobrać zgodny system?
• Na jakiej wysokości montować baterię podtynkową?
• Jak głęboko osadzić element podtynkowy?
• Jak podłączyć rury do baterii podtynkowej?
• Jak wykonać próbę szczelności?
• Montaż baterii podtynkowej krok po kroku
• Najczęstsze błędy przy montażu baterii podtynkowej
• Ile kosztuje zamontowanie baterii podtynkowej?
• Czy warto montować baterie podtynkowe?
• Lista kontrolna przed zamknięciem ściany

Kiedy montuje się baterię podtynkową?

Element podtynkowy montuje się w stanie surowym łazienki, po rozprowadzeniu rur, a przed hydroizolacją, tynkiem i płytkami. Widoczne części baterii zakłada się na samym końcu, gdy ściana jest wyłożona płytkami i zafugowana.

Taką kolejność opisuje poradnik eŁazienki o montażu krok po kroku: korpus z przyłączami mocuje się przed hydroizolacją i płytkami, a po zakończeniu prac od strony rozety musi pozostać dostęp do części serwisowych. Ten sam materiał wskazuje trzy warunki powodzenia: zgodność elementu podtynkowego z częścią zewnętrzną, prawidłową głębokość osadzenia i szczelność potwierdzoną przed zamknięciem ściany.

• Etap 1, prace instalacyjne: wybór systemu, wyznaczenie wysokości, wykucie bruzd i wnęki, osadzenie i wypoziomowanie boxa, podłączenie rur w otulinach, próba szczelności.
• Etap 2, wykończenie: hydroizolacja, płytki, fugi, a następnie montaż rozety, uchwytu lub pokręteł oraz wylewki, deszczownicy albo słuchawki.

Z tej kolejności wynika praktyczna zasada: baterię trzeba wybrać razem z kodem produktu, zanim ekipa zacznie kuć ściany. Wymiary boxa decydują o głębokości wnęki i o tym, czy ściana działowa w ogóle go pomieści.

Z czego składa się bateria podtynkowa i jak dobrać zgodny system?

Bateria podtynkowa składa się z elementu podtynkowego ukrytego w ścianie (korpus z przyłączami wody, mechanizmem i wyjściami na odbiorniki) oraz elementu wykończeniowego na zewnątrz (rozeta, uchwyt lub pokrętła). Obie części muszą należeć do jednego, zgodnego systemu, a kompatybilność sprawdza się po kodzie produktu, nie po samej nazwie marki.

Według eŁazienki systemy różnych producentów nie są zamienne, a czasem liczy się nawet generacja produktu, dlatego nie łącz przypadkowego korpusu z rozetą kupioną osobno. Dla zestawu prysznicowego poradnik Mexen o baterii prysznicowej wymienia: baterię z korpusem podtynkowym (mechanizm mieszający wodę i zawory), deszczownicę z ramieniem, przyłącze kątowe oraz wąż z rączką prysznicową. W zależności od potrzeb dochodzą dysze lub wylewka. Mexen zaleca, by korpus i elementy wewnętrzne były z mosiądzu, który jest trwały, odporny na korozję i łatwy w obróbce, dzięki czemu gwinty są dokładne.

Wariant zależy też od strefy kąpielowej. System natryskowy obsługuje zwykle słuchawkę i deszczownicę, a bateria wannowa wymaga dodatkowego podejścia pod wylewkę. Liczba wyjść wody wpływa na trasę rur, więc trzeba ją ustalić przed bruzdowaniem.

Na jakiej wysokości montować baterię podtynkową?

Wysokości mierzy się od gotowej podłogi, z uwzględnieniem grubości płytek i kleju: oś mieszacza umywalkowego to 100-120 cm, mieszacz natryskowy 110-120 cm, wylot deszczownicy 220-240 cm, a wyjście na słuchawkę około 70 cm. Punkty wyznacza się przed wykonaniem bruzd, bo po ułożeniu płytek korekta wysokości oznacza ich skuwanie.

Te wartości podaje poradnik montażu Laveo, który za punkt odniesienia każe przyjąć finalny poziom posadzki. Mierzysz więc do osi korpusu, nie do krawędzi płytki, i doliczasz warstwy podłogi, które dopiero powstaną.

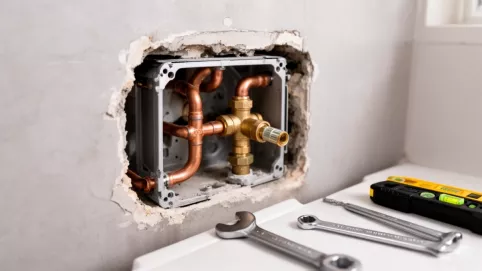

Wysokość baterii podtynkowej przy umywalce

Bateria umywalkowa zwykle wisi 105-115 cm nad podłogą, gdy umywalka ma rant na wysokości 85-90 cm. Tak wylicza poradnik BLU o baterii umywalkowej: wylewka powinna znaleźć się 20-25 cm nad rantem, a optymalna wartość różni się o kilkanaście centymetrów w zależności od rodzaju umywalki.

Inny punkt pomiaru podaje materiał Lazienkowy.pl o rodzajach baterii podtynkowych: box przy umywalce montuje się zazwyczaj 25-35 cm nad jej krawędzią. Wylewka i box to różne punkty, więc odstęp między nimi zależy od konstrukcji zestawu i trzeba go odczytać z instrukcji. Wymiary dla różnych typów umywalek zebraliśmy w tekście wysokość montażu baterii umywalkowej podtynkowej.

Strumień wody powinien trafiać w miskę umywalki. Zbyt krótka wylewka kieruje wodę w tylną ściankę i powoduje chlapanie w okolicach syfonu, zbyt długa wylewa ją za krawędź na blat. Długość wylewki dobierz do głębokości miski, zanim wyznaczysz otwory.

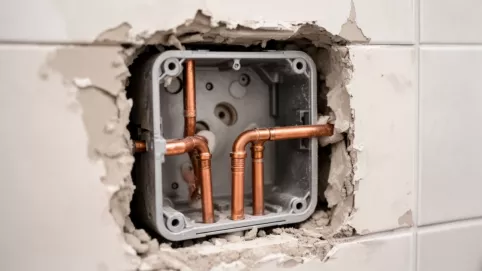

Wysokość baterii i deszczownicy pod prysznicem

Pod prysznicem mieszacz montuje się na 110-120 cm, deszczownicę z wylotem na 220-240 cm, a wyjście na słuchawkę niżej, około 70 cm. Zbyt nisko zamontowana deszczownica kieruje strumień prosto w głowę wyższych domowników, dlatego przy niskim suficie lub nietypowym wzroście użytkowników ustal wysokość indywidualnie, w granicach instrukcji deszczownicy.

Wysokość baterii wannowej

Przy wannie dochodzi wylewka, która musi znaleźć się nad rantem wanny tak, by woda nie chlapała na ścianę ani poza wannę. Dostępne materiały nie podają jednego przedziału wysokości dla wanny, dlatego wylicz go od rantu konkretnej wanny i zakresu podanego w instrukcji zestawu.

Jak wyznaczyć punkty montażowe?

Do wyznaczania osi lepiej użyć poziomnicy laserowej niż wodnej, bo przy większych odległościach jest dokładniejsza. Wyznacz oś poziomą, na przykład na wysokości 110 cm, i przenieś ją na sąsiednią ścianę, jeśli bateria lub odbiorniki są w narożniku. Sprawdź wymiary dwa razy przed wycięciem pierwszej bruzdy i sfotografuj cały etap przygotowawczy: po latach ułatwi to zlokalizowanie rur pod tynkiem.

Jak głęboko osadzić element podtynkowy?

Element podtynkowy osadza się na głębokości podanej w instrukcji konkretnego modelu, liczonej względem płaszczyzny gotowej ściany z płytkami. Zakresy różnią się między producentami i typami baterii, od około 41 mm do 108 mm, więc nie ma jednej uniwersalnej wartości.

Według instrukcji montażu Sevante standardowe moduły wymagają od 65 do 95 mm wolnej przestrzeni w ścianie, a element nie może ani wystawać poza płaszczyznę gotowej ściany, ani być osadzony zbyt głęboko. Sevante zaznacza też, że przy cienkiej ścianie działowej może być konieczna przedścianka z płyt GK. Laveo dodaje, że na obudowach są znaczniki min/max, które muszą pokrywać się z planowaną płaszczyzną gotowych płytek.

Przedział 65-95 mm bywa przedstawiany jako norma, ale w dostępnych materiałach jest to zakres typowych modułów. Wiążąca pozostaje instrukcja wybranego boxa, w której producent podaje minimalną i maksymalną głębokość względem wykończonej ściany.

Za płytko osadzony box wystaje poza płaszczyznę ściany i rozeta lub pokrywa maskująca nie przylega do płytek. Za głęboko osadzony utrudnia poprawne zamocowanie części zewnętrznej, a słaby docisk na styku korpusu i elementu zewnętrznego grozi przeciekiem. Przy mozaice, grubszej warstwie kleju lub dodatkowej warstwie tynku przelicz grubość okładziny jeszcze raz, bo przesuwa ona płaszczyznę odniesienia.

Ściana murowana, beton komórkowy i GK

W ścianie murowanej bruzda musi pomieścić moduł oraz rury w otulinach termicznych i akustycznych. W zabudowie z płyt gipsowo-kartonowych korpus nie może opierać się wyłącznie na płycie: Laveo wskazuje wzmocnienia z profili stalowych lub płyt OSB. Ten wariant opisujemy osobno w tekście montaż baterii podtynkowej w ścianie g-k.

Kuj tylko w ścianie suchej i nośnej. Świeżego tynku nie naruszaj przed upływem czasu wiązania i schnięcia podanego przez producenta zaprawy, bo kucie grozi pęknięciami. W bloczkach z betonu komórkowego mocowanie boxa wymaga kołków przeznaczonych do tego materiału, bo zwykłe wkręty trzymają w nim słabo.

Czym wypełnić wnękę wokół boxa?

Wolną przestrzeń między boxem a krawędzią wnęki wypełnia się tak, by korpus był stabilny i nie przenosił drgań na ścianę, np. elastyczną masą lub pianką o niskim ciśnieniu spieniania, jeśli dopuszcza je instrukcja. Box nie może się poruszyć ani podczas podłączania rur, ani po zatynkowaniu, bo drgania i przesunięcia z czasem luzują połączenia gwintowe w miejscach, których nie widać.

Jak podłączyć rury do baterii podtynkowej?

Rury do baterii podtynkowej prowadzi się możliwie prosto, w otulinach, osiowo do przyłączy korpusu i zgodnie z oznaczeniami ciepłej i zimnej wody na korpusie. Po zakryciu ściany są praktycznie niedostępne, więc to fragment instalacji, w którym pośpiech mści się najbardziej.

• Trasa: każde dodatkowe kolano to opór przepływu i miejsce koncentracji naprężeń. Jeśli układ łazienki wymusza zmianę kierunku, ogranicz liczbę kolan i stosuj łuki o dużym promieniu gięcia.
• Otulina: rura ciepła i zimna biegnące obok siebie wymieniają ciepło, a na nieizolowanej zimnej rurze może skraplać się para wodna. Grubość otuliny dobierz do średnicy rury według katalogu producenta izolacji.
• Osiowość: krzywo doprowadzone rury naprężają kształtki przyłączeniowe, które z czasem tracą szczelność. Przed zamurowaniem sprawdź, czy osie rur pokrywają się z otworami korpusu, a box jest wypoziomowany, bo krzywy korpus oznacza krzywą rozetę.
• Mocowanie: rura luźno leżąca w bruździe pracuje pod wpływem zmian temperatury, co uszkadza otulinę i obciąża połączenia. Mocuj ją uchwytami w rozstawie zalecanym przez producenta systemu rur.
• Strony przyłączy: przyjęło się, że ciepła woda jest po lewej, a zimna po prawej, ale decydują oznaczenia na konkretnym korpusie.

Teflon czy pakuły z pastą?

Połączenia gwintowe uszczelnia się taśmą lub nicią teflonową albo pakułami z pastą uszczelniającą i obie metody są w użyciu. Wybierz tę, którą dopuszcza producent kształtki i korpusu, i trzymaj się jego zaleceń co do ilości materiału oraz momentu dokręcenia. Gwinty w rurach stalowych ocynkowanych i w kształtkach mosiężnych mają inną powierzchnię, więc przy połączeniach różnych metali instrukcja producenta jest ważniejsza niż przyzwyczajenia wykonawcy.

Przed zamurowaniem zrób zdjęcia rur z wymiarami odniesionymi do narożników lub otworów okiennych i zaznacz trasę na planie łazienki. Schowaj go w dokumentach mieszkania: przy wieszaniu szafki czy uchwytu na ręcznik nie przewiercisz rury.

Jak wykonać próbę szczelności?

Próbę szczelności robi się przed zatynkowaniem i hydroizolacją: instalację z zamontowanym boxem napełnia się wodą pod ciśnieniem i obserwuje manometr. Każdy spadek ciśnienia oznacza nieszczelność, którą trzeba usunąć, póki ściana jest otwarta.

Ciśnienie próbne i czas trwania próby podaje instrukcja systemu rur lub zestawu podtynkowego; dostępne materiały nie podają jednej wartości dla wszystkich instalacji. Po ułożeniu glazury naprawa przecieku wymaga skuwania i niesie ryzyko uszkodzenia płytek, a wyciek z połączenia w ścianie może długo pozostać niezauważony. Nie zamykaj ściany i nie montuj elementów zewnętrznych na niesprawdzonej instalacji.

Montaż baterii podtynkowej krok po kroku

Cały montaż zamyka się w kilkunastu czynnościach, z których większość przypada na etap przed płytkami. Kolejność ma znaczenie, bo każdy krok opiera się na wymiarach z poprzedniego.

1. Wybierz kompletny system: element podtynkowy i zgodny zestaw zewnętrzny, sprawdzone po kodach produktu.
2. Ustal liczbę odbiorników (wylewka, słuchawka, deszczownica, dysze) i trasę rur.
3. Wyznacz wysokości od finalnego poziomu posadzki, z grubością płytek i kleju.
4. Sprawdź grubość ściany i zakres głębokości boxa; przy cienkiej ścianie zaplanuj przedściankę.
5. Wykuj bruzdy i wnękę albo przygotuj wzmocnienie z profili lub OSB w ścianie GK.
6. Osadź box stabilnie, wypoziomuj go i ustaw znaczniki min/max względem płaszczyzny gotowych płytek.
7. Podłącz rury w otulinach, osiowo do przyłączy, z uszczelnieniem zgodnym z zaleceniami producenta.
8. Wykonaj próbę szczelności i usuń każdą nieszczelność.
9. Zrób dokumentację zdjęciową, wypełnij wnękę i zamknij ścianę.
10. Wykonaj hydroizolację wokół boxa zgodnie z instrukcją, ułóż płytki i zafuguj.
11. Zamontuj rozetę, uchwyt lub pokrętła oraz wylewkę albo deszczownicę i sprawdź działanie na ciepłej i zimnej wodzie.

Jakie narzędzia przydadzą się do montażu?

Do samodzielnego montażu potrzebujesz co najmniej poziomnicy (najlepiej laserowej), miary, narzędzia do wykonania bruzd i wnęki, kluczy do połączeń gwintowanych, materiałów uszczelniających oraz zestawu do próby ciśnieniowej z manometrem. Narzędzia specjalne, np. do skracania przedłużek przy części zewnętrznej, wskazuje instrukcja konkretnego zestawu.

Najczęstsze błędy przy montażu baterii podtynkowej

Większość problemów z baterią podtynkową zaczyna się od pominięcia instrukcji producenta albo od zamknięcia ściany bez próby szczelności. Oba błędy wychodzą na jaw dopiero po ułożeniu glazury.

• Ignorowanie karty technicznej. Każdy model ma własne wymagania co do głębokości, momentu dokręcenia śrub i uszczelnień. Karty są na stronach producentów i zawierają dane, których nie zastąpi film instruktażowy.
• Niezgodny system. Korpus i część zewnętrzna od różnych producentów albo z innej generacji nie będą do siebie pasować.
• Zła głębokość osadzenia. Box wystający lub schowany zbyt głęboko to kłopot z rozetą i szczelnością.
• Brak próby szczelności przed tynkowaniem. Podłączenie baterii do niesprawdzonej instalacji to ryzyko skuwania płytek.
• Box oparty tylko na płycie GK. Bez profilu lub OSB korpus nie ma stabilnego podparcia.
• Kopiowanie wysokości. Wysokość baterii umywalkowej i deszczownicy różni się o ponad metr. Każdy element mierz osobno od gotowej podłogi, a nie od sąsiednich elementów, które same mogły zostać zamontowane krzywo.
• Rury bez otuliny i mocowań. Kondensacja i ruch rur w bruździe obciążają połączenia przez lata.
• Źle dobrana rozeta lub pokrywa maskująca. Element wykończeniowy musi zakryć krawędź otworu w płytce i przylegać do ściany. Otwór pod baterię umywalkową ma według BLU zwykle średnicę 60-70 mm, więc wytnij go dokładnie i używaj oryginalnych części z danego systemu.

Ile kosztuje zamontowanie baterii podtynkowej?

Według poradnika BLU montaż podtynkowej baterii umywalkowej kosztuje od 350 do 900 zł. Kwota zależy od zakresu prac, stopnia trudności i rodzaju baterii, a pełny montaż podtynkowy jest wyraźnie droższy niż montaż baterii natynkowej.

Do robocizny dochodzi element podtynkowy, zestaw zewnętrzny i prace towarzyszące: bruzdy, ewentualna przedścianka, hydroizolacja i płytki. Traktuj ten przedział jako orientacyjny i porównaj wyceny kilku wykonawców dla swojego zakresu prac. Stawki dla różnych wariantów omawiamy w tekście ile kosztuje montaż baterii podtynkowej.

Czy warto montować baterie podtynkowe?

Bateria podtynkowa ma sens, gdy i tak remontujesz łazienkę z kuciem ścian i zależy ci na minimalistycznym wyglądzie oraz łatwym sprzątaniu. Bez remontu montaż oznacza ingerencję w ścianę i płytki, więc koszt i ryzyko rosną.

Lazienkowy.pl wymienia zalety: na zewnątrz zostają tylko wylewka i uchwyty, armatura zajmuje mniej miejsca, łatwiej utrzymać ją w czystości i daje więcej swobody w konfiguracji systemu kąpielowego. Stosuje się ją przy umywalkach, prysznicach i wannach. Wady to bardziej kłopotliwy montaż, wyższy koszt niż przy baterii natynkowej i dostęp do korpusu wyłącznie od strony rozety. Mexen pisze, że instalatorzy polecają takie systemy jako solidne i nieawaryjne, ale to opinia producenta, a trwałość w praktyce zależy od jakości wykonania opisanej wyżej.

Czy można wymienić baterię podtynkową bez kucia płytek?

Części dostępne od strony rozety, czyli element zewnętrzny i podzespoły serwisowe, zwykle można wymienić bez kucia, jeśli producent oferuje części do danego systemu. Wymiana samego korpusu wymaga dostępu do wnętrza ściany, a po ułożeniu glazury nie ma go bez skuwania płytek. Najczęstszą naprawę od strony rozety opisujemy w tekście wymiana głowicy w baterii podtynkowej.

Lista kontrolna przed zamknięciem ściany

Zanim ekipa położy hydroizolację i płytki, sprawdź każdy punkt poniżej. Po zamknięciu ściany poprawki oznaczają kucie.

• Kody elementu podtynkowego i zestawu zewnętrznego pochodzą z tego samego, zgodnego systemu.
• Wysokości są wyznaczone od gotowej podłogi i sprawdzone dwa razy.
• Box jest wypoziomowany, a znaczniki min/max pokrywają się z płaszczyzną gotowych płytek.
• W ścianie GK korpus opiera się na profilu lub płycie OSB, nie tylko na płycie gipsowej.
• Rury są w otulinach, zamocowane, osiowo doprowadzone do przyłączy, ciepła i zimna po stronach oznaczonych na korpusie.
• Próba szczelności zakończyła się bez spadku ciśnienia.
• Zdjęcia i plan trasy rur są zapisane.
• Dostęp serwisowy od strony rozety pozostaje wolny.
