Montaż baterii podtynkowej w ścianie g k bez kucia i awarii

Widok baterii wyrastającej ze ściany potrafi zepsuć nawet najdroższe kafle, a jednocześnie obawa przed kuciem i ukrytymi awariami skutecznie odstrasza od montażu baterii podtynkowej w ścianie g k. Ryzyko jest realne: niewłaściwe osadzenie modułu w płycie kartonowo-gipsowej kończy się pęknięciem glazury, zalaniem sąsiada albo koniecznością rozkuwania całej zabudowy po dwóch latach. Tymczasem w suchej zabudowie da się poprowadzić instalację wodną tak, by służyła dekadami, o ile rozumie się, jak rozkłada się obciążenie, gdzie ucieka ciepło i dlaczego pianka montażowa nie zastępuje stelaża.

• Stelaż i box podtynkowy w ścianie kartonowo gipsowej
• Próba ciśnieniowa i podłączenie do instalacji wodnej
• Najczęstsze błędy przy montażu baterii podtynkowej w g k

Stelaż i box podtynkowy w ścianie kartonowo gipsowej

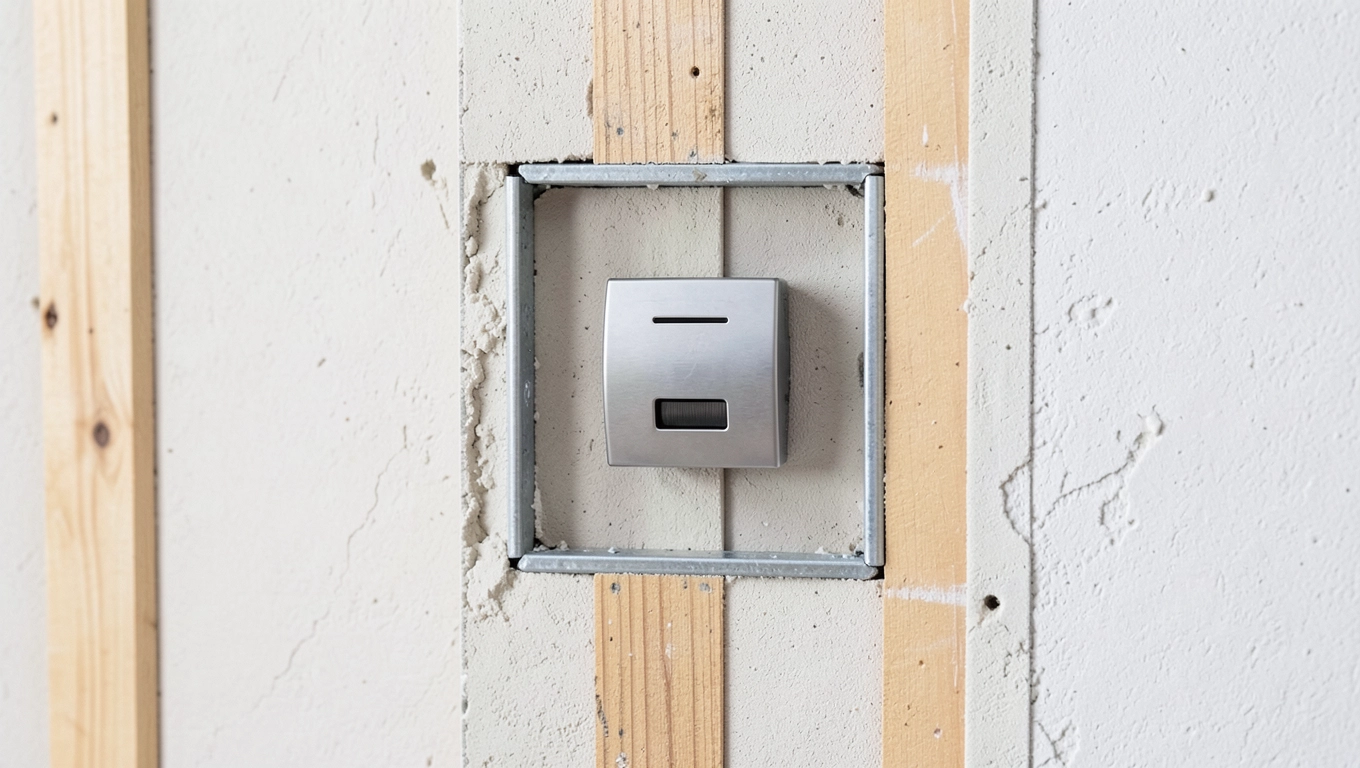

Ściana z płyt g-k to konstrukcja lekka, w której pojedyncza płyta o grubości 12,5 mm wytrzymuje obciążenie punktowe rzędu 15-20 kg, pod warunkiem że mocowanie trafia w profil CW lub specjalny trawers. Bateria podtynkowa z przyłączami i boxem waży znacznie więcej, dlatego sam kołek rozporowy w płycie nie wystarczy. Cały ciężar musi przejąć stalowy stelaż lub przynajmniej wzmocnienie z drewnianych kantówek osadzonych między profilami nośnymi.

Stelaż pod baterię to najczęściej rama z profili UW 50 lub UW 75, wklejona pomiędzy słupkami CW w odległości równej rozstawowi przyłączy danego modelu. Rozstaw dla baterii umywalkowej wynosi standardowo 150 mm, dla wannowej i natryskowej 153-158 mm w zależności od producenta. Warto sprawdzić tę wartość w karcie technicznej jeszcze przed cięciem profili, ponieważ późniejsza korekta oznacza demontaż fragmentu ściany.

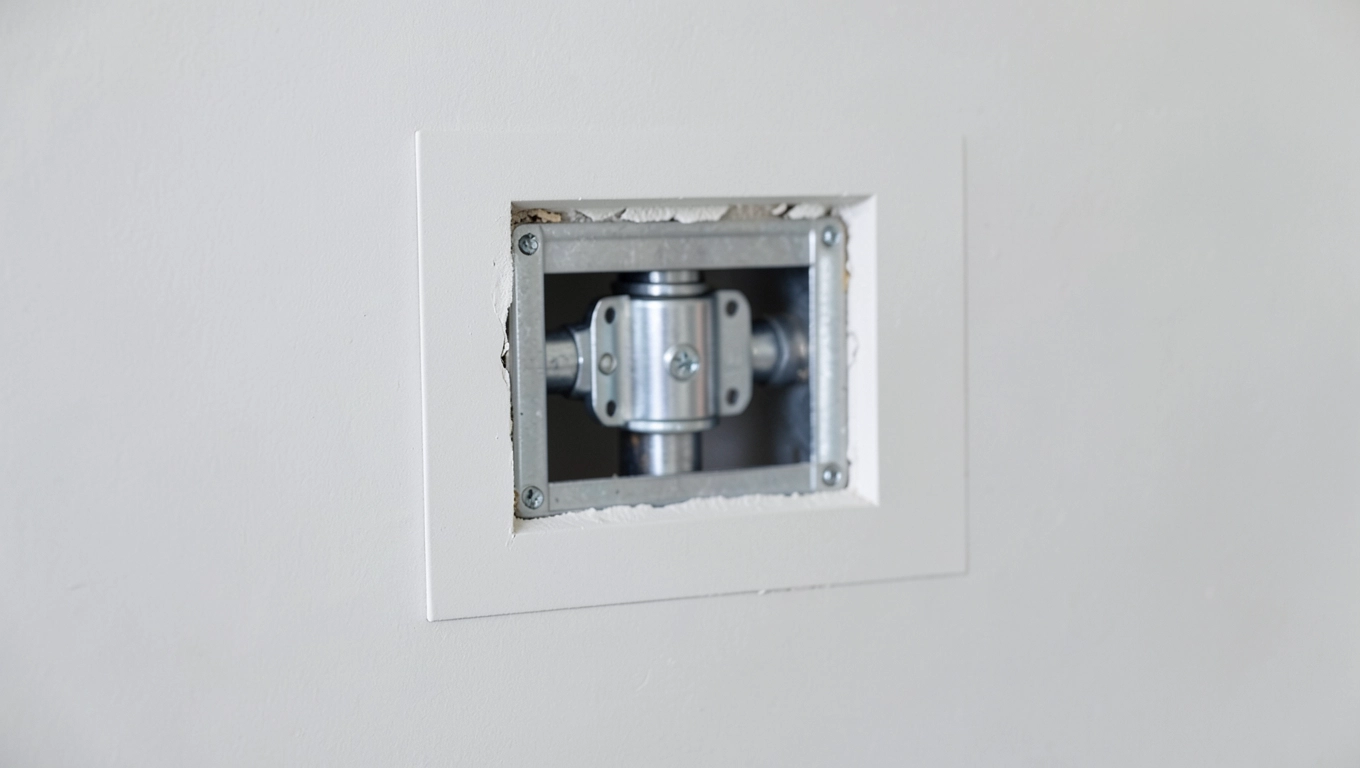

Box podtynkowy pełni funkcję zarówno mechaniczną, jak i hydrauliczną. Jego korpus z tworzywa lub mosiądzu utrzymuje ceramiczną głowicę, mieszacz oraz wyjścia na wodę zimną i ciepłą w stałej geometrii. Po zalaniu gipsem lub osadzeniu w piance montażowej box staje się integralną częścią ściany, a jedynym elementem serwisowym pozostaje górna pokrywa z uszczelką. Wybór między boxem dedykowanym a modułem uniwersalnym sprowadza się do kompromisu: dedykowany gwarantuje idealne dopasowanie rozstawu, uniwersalny daje margines korekty do 10 mm w każdą stronę.

Minimalna głębokość osadzenia boxa to 70-80 mm od lica płyty g-k, przy czym dla baterii termostatycznej wartość rośnie do 85-95 mm ze względu na większy korpus mieszacza. W ściance działowej o łącznej grubości 75-100 mm mieści się to bez problemu, ale w zabudowie na profilu CW 50 głębokość bywa na granicy. W takim wypadku lepiej zastosować stelaż z profilu CW 75 albo obniżyć baterię o kilka centymetrów względem osi symetrii ścianki, by zyskać miejsce na warstwę glazury i zaprawy.

Izolacja akustyczna matą akustyczną o grubości 10-20 mm między boxem a płytą g-k redukuje hałas przepływu wody o około 8-12 dB, co w niewielkiej łazience robi zauważalną różnicę. Mata pełni też funkcję kompensacyjną: kompensuje mikroruchy termiczne rury, dzięki czemu nie powstają naprężenia mogące poluzować przyłącza. Bez niej każde otwarcie zaworu generuje słyszalne stukanie, a po kilku latach zmęczeniowe pęknięcie w najsłabszym punkcie.

Po osadzeniu boxa i wypoziomowaniu laserem przychodzi czas na ustabilizowanie go w ścianie. Zaprawa cementowa szybkowiążąca (czas wiązania około 5-8 min) trzyma geometrycznie lepiej niż pianka, ale utrudnia ewentualną korektę położenia. Pianka montażowa niskoprężna (np. o oznaczeniu „do stelaży sanitarnych") pozwala na drobne przesunięcia w ciągu pierwszych 20 minut, po czym twardnieje w formie stabilnej mechanicznie. W praktyce wariant mieszany sprawdza się najlepiej: zaprawa punktowo w newralgicznych miejscach, pianka jako wypełnienie reszty objętości.

Próba ciśnieniowa i podłączenie do instalacji wodnej

Próba ciśnieniowa to etap, którego pominięcie kosztuje najwięcej. Statystyka serwisowa mówi wprost: ponad 70% zalań w zabudowie g-k wynika z nieszczelności niewykrytej przed zamknięciem ściany. Procedura jest prosta i zajmuje pół godziny, a jej brak generuje koszty liczone w tysiącach złotych.

Przyłącza baterii podtynkowej łączy się z instalacją za pomocą złączek mosiężnych zaciskowych lub skręcanych, w zależności od systemu rur. Dla rur PEX/AL/PEX 16×2 mm stosuje się złączki zaciskowe z pierścieniem zapadkowym, dla rur miedzianych 15 mm złączki lutowane lub zaprasowywane (system press). Każde połączenie wymaga sprawdzenia wzrokowego: równomierny docisk, brak widocznych rys, prawidłowe osadzenie rury w złączce do znacznika.

Przed próbą ciśnieniową instalację napełnia się wodą powoli, otwierając najwyżej położony punkt czerpalny, by usunąć powietrze. Nagłe napełnienie sprężonym powietrzem grozi uderzeniem hydraulicznym i uszkodzeniem uszczelek. Gdy woda wypełni układ, manometr na pompce ręcznej podaje ciśnienie robocze 6 bar (norma PN-92/B-01706 dla instalacji wody zimnej i ciepłej przewiduje próbę 1,5× ciśnienie robocze, ale 6 bar to wartość bezpieczna i wystarczająca dla typowej instalacji miejskiej).

Próba trwa 30 minut. W tym czasie manometr nie może wskazać spadku ciśnienia większego niż 0,2 bar. Wzrost temperatury otoczenia w słoneczny dzień podnosi ciśnienie o około 0,3-0,5 bar i to zjawisko jest naturalne, nie oznacza nieszczelności. Po próbie instalację pozostawia się pod ciśnieniem do momentu zamknięcia ściany, ponieważ pozwala to wychwycić mikronieszczelności ujawniające się dopiero po kilku godzinach.

Rozety ochronne zakłada się po udanej próbie i przed tynkowaniem. Ich zadanie to ochrona gwintu przyłączeniowego przed zaprawą i umożliwienie precyzyjnego docięcia glazury. W trakcie układania płytek rozety pełnią rolę szablonu dystansowego: flansza rozety powinna licować z powierzchnią glazury, nie wystawać i nie być wpuszczona głębiej niż 1 mm. Odchylenie większe oznacza, że płytka została docięta pod niewłaściwym kątem albo rozstaw przyłączy odbiega od założeń.

Regulacja temperatury i ogranicznika przepływu odbywa się po zamontowaniu elementów zewnętrznych. W bateriach jednouchwytowych ogranicznik przepływu (tzw. eco-stop) pozwala zredukować maksymalny wypływ o 30-50%, co przy standardowym ciśnieniu 3 bar daje oszczędność wody rzędu 8-12 litrów na minutę. W bateriach termostatycznych kalibracji wymaga skala temperatury: blokada na 38°C chroni przed poparzeniem, a regulacja odbywa się pokrętłem z odciąganą blokadą, co zapobiega przypadkowej zmianie ustawienia.

Najczęstsze błędy przy montażu baterii podtynkowej w g k

Rozstaw przyłączy to pierwszy parametr, który decyduje o powodzeniu całego przedsięwzięcia. Różnica 3 mm między tym, co mierzy laser, a tym, co przewiduje producent, oznacza konieczność kucia ściany po ułożeniu glazury. Przed zalaniem boxa zaprawą warto jeszcze raz zmierzyć odległość między osiami przyłączy suwmiarką, nie miarką zwijaną, ponieważ błąd 1 mm w tym miejscu przenosi się na 2-3 mm na etapie montażu elementów zewnętrznych.

Trzy błędy generują 80% późniejszych reklamacji: brak próby ciśnieniowej, osadzenie zbyt płytko poniżej 60 mm głębokości, użycie węża elastycznego w instalacji podtynkowej. Każdy z nich osobno wystarczy, by w ciągu dwóch lat trzeba było kuć ścianę.

Wąż elastyczny w ścianie to grzech instalacyjny, który wciąż się zdarza. Wąż bez oplotu metalowego, nawet ten oznaczony jako „do instalacji podtynkowych", nie ma szans przetrwać 15 lat w środowisku wilgotnym, ograniczonym pod względem dostępu tlenu. Po pięciu latach gumowa część traci elastyczność, a korozja oplotu zaczyna perforować ścianki. W podtynku prowadzi się wyłącznie rury sztywne: PEX, PEX/AL/PEX, miedziane lub PP, a wszelkie elastyczne połączenia pozostają w strefie rewizyjnej.

Brak dostępu serwisowego to druga obok braku próby ciśnieniowej przyczyna kosztownych awarii. Bateria podtynkowa składa się z elementów o różnej żywotności: uszczelki zużywają się po 5-7 latach, głowica ceramiczna po 8-12, a korpus technicznie może służyć dekady. Jeśli producent przewidział otwór rewizyjny o wymiarach 20×20 cm za baterią, warto go zaplanować, nawet jeśli wymaga to drobnego przesunięcia szafki. Koszt klapy rewizyjnej to 40-90 zł, koszt rozkucia ściany to 1500-3000 zł wraz z ponownym glazurowaniem.

Montaż w ścianie nośnej bez konsultacji z konstruktorem bywa pokusą oszczędności, która kończy się źle. W ścianie żelbetowej wykucie bruzdy o głębokości 80 mm na odcinku 2 m może naruszyć otulinę prętów zbrojeniowych. W ścianie murowanej z cegły pełnej bruzda pionowa o szerokości 100 mm osłabia przekrój nawet o 15%, co przy obciążeniu stropu daje ugięcia widoczne na sąsiedniej kondygnacji. W ścianie g-k problem nie istnieje, bo sama ściana jest przepierzeniem i jej nośność jest ograniczona do obciążeń użytkowych.

Osadzenie zbyt płytko, poniżej 60 mm głębokości liczonej od lica płyty, to błąd wynikający z pośpiechu. Płytka ceramiczna o grubości 8-10 mm, warstwa kleju 3-5 mm, tynk na ścianie 5-8 mm, razem dają 16-23 mm. Jeśli box osadzono na głębokości 55 mm, po położeniu glazury przyłącze wystaje zaledwie 32-39 mm, co w wielu modelach oznacza, że rzygacz nie dokręci się do oporu. Skutek: woda kapie z połączenia, a gwarancja nie obowiązuje, bo montażysta sam zdecydował o głębokości.

Brak izolacji akustycznej matą to deficyt, który ujawnia się dopiero po zamieszkaniu. W nocy, gdy ciśnienie w instalacji jest stabilne i domownicy śpią, stukanie przepływającej wody w ścianie g-k słychać w sąsiednim pokoju. Mata akustyczna z wełny mineralnej o gęstości 40-60 kg/m³ i grubości 20 mm rozwiązuje problem na etapie montażu i kosztuje około 15 zł za metr kwadratowy. Po zamknięciu ściany jej dołożenie jest już niemożliwe.

Serwis baterii podtynkowej po 5 latach użytkowania nie wymaga kucia ściany, jeśli montaż wykonano zgodnie ze sztuką. Wymiana głowicy ceramicznej zajmuje 5-10 minut i wymaga śrubokręta płaskiego oraz klucza imbusowego 3 mm. Czyszczenie perlatora co 6 miesięcy zapobiega spadkowi ciśnienia i nierównomiernemu strumieniowi wody. Perlator odkręca się ręcznie, przy mocno zapieczonych egzemplarzach pomaga klucz do perlatorów lub szczypce z gumowymi nakładkami.

Gwarancja na baterię podtynkową obejmuje korpus i mechanizm, ale nie obejmuje uszczelek ani perlatora. To elementy eksploatacyjne, wymieniane regularnie jak klocki hamulcowe w samochodzie. Warto przy zakupie zapisać model głowicy, ponieważ pięć lat później producenci zmieniają serie, a dobranie kompatybilnego zamiennika bez numeru katalogowego graniczy z loterią.

Granica między montażem własnym a zleceniem fachowcowi przebiega wyraźnie: przygotowanie ściany, montaż stelaża i osadzenie boxa to prace, które doświadczony majsterkowicz z podstawowymi narzędziami wykona sam. Podłączenie do instalacji, próba ciśnieniowa i montaż elementów zewnętrznych to etapy, gdzie błąd generuje koszty nieproporcjonalne do oszczędności na hydrauliku. Stawka fachowca w 2026 roku to 150-250 zł za punkt czerpalny, co przy jednej baterii daje kwotę 200-350 zł za robociznę z materiałem. To mniej niż koszt naprawy jednego zalania.
