Bateria podtynkowa umywalkowa montaż: wysokość i kroki

Baterię podtynkową umywalkową montuje się w dwóch etapach: przed ułożeniem płytek osadza się w ścianie element podtynkowy (oś mieszacza zwykle 100-120 cm nad gotową podłogą, wylot wylewki ok. 15-25 cm nad rantem umywalki), podłącza wodę i robi próbę szczelności, a po wyschnięciu fug zakłada się rozetę, uchwyt i wylewkę. Głębokość zabudowy i średnice otworów zależą od modelu, dlatego ostateczne wymiary bierze się z instrukcji producenta, a nie z ogólnych tabel. Poradnik jest dla osób, które planują remont łazienki albo nadzorują pracę hydraulika i chcą wiedzieć, co sprawdzić, zanim ściana zostanie zamknięta.

• Jak montuje się baterię podtynkową umywalkową krok po kroku?
• Jakie narzędzia i materiały są potrzebne do montażu?
• Na jakiej wysokości zamontować baterię podtynkową nad umywalką?
• Jak głęboko osadzić element podtynkowy w ścianie?
• Jak podłączyć wodę do baterii podtynkowej umywalkowej?
• Jak sprawdzić szczelność przed zakryciem ściany?
• Lista kontrolna przed ułożeniem płytek
• Jaki otwór wyciąć w płytce pod baterię podtynkową?
• Jak zamontować rozetę, uchwyt i wylewkę?
• Najczęstsze błędy przy montażu baterii podtynkowej umywalkowej
• Czy baterię podtynkową można zamontować samodzielnie?
• Ile kosztuje montaż baterii podtynkowej umywalkowej?

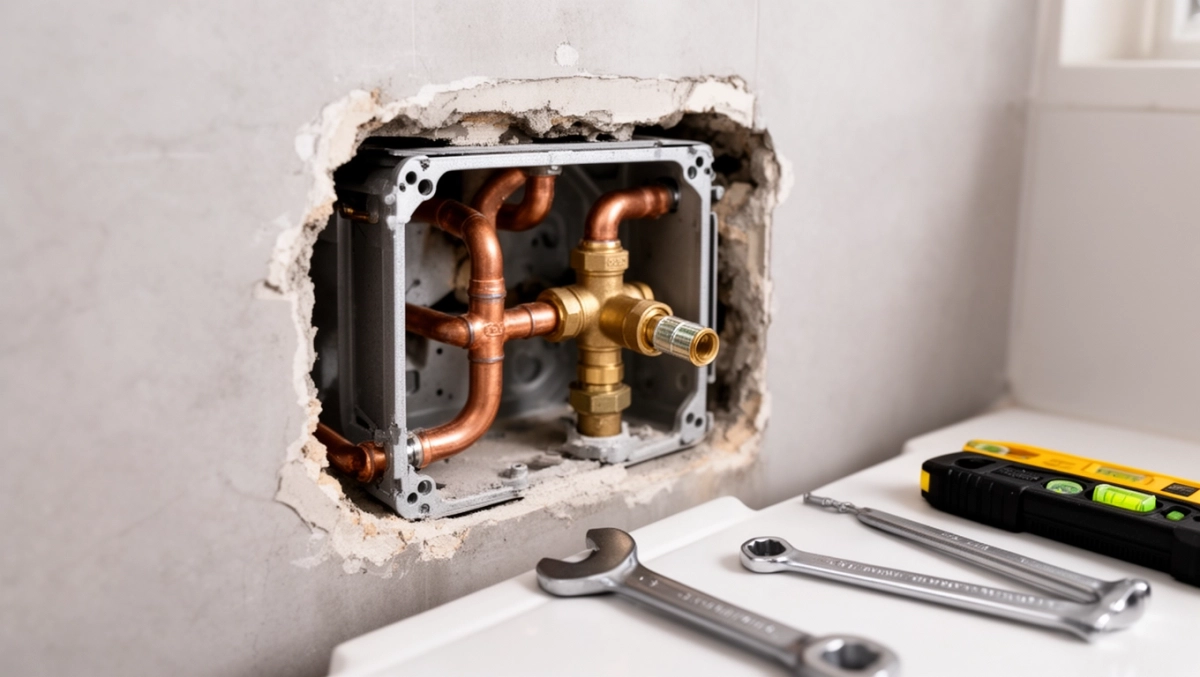

Jak montuje się baterię podtynkową umywalkową krok po kroku?

Montaż baterii podtynkowej dzieli się na część instalacyjną (wyznaczenie punktów, bruzdy, osadzenie elementu podtynkowego, rury, płukanie, próba ciśnieniowa, hydroizolacja) i wykończeniową (płytki, rozeta, uchwyt, wylewka). Kolejność jest stała, bo błędu z pierwszej części nie da się poprawić bez skuwania płytek.

1. Przymierz umywalkę w docelowym miejscu i wyznacz na ścianie oś wylewki oraz wysokość, licząc od poziomu gotowej posadzki, czyli z grubością płytek i kleju.
2. Wytnij bruzdy i wnękę o głębokości dopasowanej do konkretnego modelu oraz do rur w otulinach.
3. Osadź element podtynkowy w poziomie i pionie, tak by znaczniki min/max na obudowie pokrywały się z płaszczyzną gotowych płytek, i przykręć go stabilnie do podłoża.
4. Podłącz wodę: ciepła z lewej, zimna z prawej, bez połączeń skręcanych pod tynkiem.
5. Przepłucz instalację, zanim założysz głowicę sterującą.
6. Wykonaj próbę ciśnieniową i sprawdź, czy manometr nie pokazuje spadku.
7. Wklej elastyczny mankiet uszczelniający wokół elementu wystającego ze ściany i nałóż dwie warstwy folii w płynie.
8. Zamknij bruzdy, ułóż płytki i poczekaj, aż fugi wyschną.
9. Odetnij nadmiar osłony montażowej, załóż rozetę, uchwyt i wylewkę.

Próbę ciśnieniową trwającą ok. 30 minut, płukanie rur przed montażem głowicy oraz mankiet z dwiema warstwami folii w płynie opisuje poradnik montażu baterii podtynkowej Laveo. Ten sam materiał zwraca uwagę, że punkty instalacyjne trzeba wyznaczyć przed wykonaniem bruzd, bo korekta wysokości po ułożeniu płytek oznacza ich skuwanie. Szczegóły każdego etapu znajdziesz w kolejnych sekcjach.

Jakie narzędzia i materiały są potrzebne do montażu?

Do montażu potrzebujesz kompletnej baterii (element podtynkowy plus elementy zewnętrzne: wylewka, uchwyt, rozeta), rur doprowadzających wodę, narzędzi do bruzdowania i wiercenia, poziomicy oraz materiałów do uszczelnienia i hydroizolacji. Lista z przewodnika montażowego in360 obejmuje klucz do rur, poziomicę, taśmę teflonową do połączeń gwintowanych, młotek, wiertarkę, otwornicę do płytek oraz zaprawę montażową do osadzenia elementu w ścianie murowanej.

• Rury: wielowarstwowe 16 mm albo miedziane 15 mm, z otulinami termicznymi i akustycznymi.
• Do bruzd: szlifierka kątowa z tarczą diamentową do cięcia po liniach i młot lub dłuto do skucia materiału między cięciami.
• Do trasowania: poziomica, a przy pracy w pojedynkę wygodniejsza bywa poziomica laserowa, która jednocześnie wyznacza pion i poziom.
• Do płytek: otwornica lub wiertło koronowe diamentowe o średnicy dobranej do rozety i wylewki, taśma malarska naklejana w miejscu wiercenia, żeby wiertło nie ślizgało się po szkliwie.
• Do próby i uszczelnień: manometr z adapterem, mankiet uszczelniający, folia w płynie, silikon sanitarny.

Przed zakupem sprawdź, co dokładnie jest w zestawie. Część ofert to komplet elementu podtynkowego i frontu, np. zestaw Grohe Essence sprzedawany pod dwoma numerami katalogowymi (19408001 + 23571000), a część to same elementy zewnętrzne. Element podtynkowy musi być na miejscu przed płytkami, więc jego brak w zamówieniu zatrzymuje cały remont.

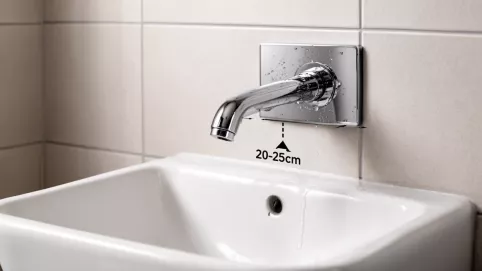

Na jakiej wysokości zamontować baterię podtynkową nad umywalką?

Przy umywalce wiszącej lub wpuszczanej w blat, której rant jest 85-90 cm nad podłogą, wylot wylewki wypada zwykle 20-25 cm nad rantem, czyli ok. 105-115 cm nad podłogą. Przy wysokiej misie nablatowej bateria idzie wyżej, nawet do 115-130 cm.

Takie wartości podaje poradnik BLU o montażu baterii podtynkowej umywalkowej, a przewodnik in360 również wskazuje 20-25 cm nad krawędzią umywalki. Laveo podaje szerszy zakres dla osi mieszacza: 100-120 cm od gotowej podłogi, co według tego poradnika daje zwykle 15-20 cm nad rantem. Różnice wynikają głównie z tego, co się mierzy (oś mieszacza czy wylot wylewki) oraz z konstrukcji konkretnego modelu. Zawsze mierz od gotowej posadzki, nie od wylewki betonowej.

Wartości w tabeli pochodzą z poradnika BLU i są punktem wyjścia, nie normą. Zbyt nisko zamontowana wylewka sprawia, że woda uderza o krawędź wysokiej misy lub trudno podłożyć dłonie pod strumień. Zbyt wysoka powoduje rozpryski na ścianę, podłogę i front szafki oraz głośniejszy strumień. Dlatego przed kuciem ustaw fizycznie docelową umywalkę (na blacie, konsoli lub przy ścianie) i zmierz rzeczywistą odległość od podłogi do planowanego wylotu. Zmiana konsoli, postumentu lub wysokości szafki przesuwa też punkt osadzenia elementu podtynkowego, więc taką decyzję trzeba podjąć przed wykonaniem instalacji. Więcej wariantów dla różnych umywalek zebraliśmy w tekście o wysokości montażu baterii umywalkowej podtynkowej.

Gdzie w poziomie ustawić wylewkę?

Strumień powinien trafiać w środek misy, w okolice odpływu, a nie w jej ściankę: woda spływająca po ściance i rozpryskująca się na płytki zostawia zacieki na fugach. Najprościej zaznaczyć na ścianie oś odpływu przymierzonej umywalki i od niej wytrasować oś wylewki. Niektóre projektowe misy mają odpływ przesunięty w bok, co wymaga korekty położenia baterii nawet o kilka centymetrów.

Liczy się też długość wylewki. Ten sam model bywa dostępny w kilku długościach, np. Hansgrohe Tecturis S z wylewką 16,5 cm i 22,5 cm, więc długość dobiera się do głębokości misy i odległości umywalki od ściany. Przy bateriach na oddzielnych rozetach (osobno uchwyt i wylewka) trzeba wytrasować dwa punkty i sprawdzić w instrukcji wymagany rozstaw.

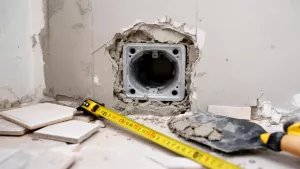

Jak głęboko osadzić element podtynkowy w ścianie?

Element podtynkowy osadza się tak, by znaczniki min/max na jego obudowie pokrywały się z płaszczyzną gotowych płytek, a dokładny zakres głębokości podaje instrukcja konkretnego modelu. Ogólne zakresy w poradnikach są rozbieżne, więc nie zastąpią karty technicznej.

• Laveo: modele wymagają zazwyczaj od 41 do 85 mm przestrzeni wewnątrz ściany.
• BLU: we wstępie 45-75 mm w ścianie, a jako standardowy zakres montażowy 70-95 mm mierzone od lica tynku do tylnej ściany korpusu.

Zbyt głębokie osadzenie utrudnia lub uniemożliwia założenie rozety, a przyłącza mogą nie sięgać korpusu, co zmusza do przedłużek i dodatkowych połączeń. Zbyt płytkie powoduje, że rozeta i elementy zewnętrzne odstają od płytek. Według poradnika BLU rozeta i elementy sterujące powinny zmieścić się w tolerancji producenta, zwykle ±10-15 mm. Żeby trafić w ten zakres, przed kuciem ustal z wykonawcą łączną grubość tynku, kleju i płytek. Element musi też stać idealnie w pionie i poziomie: nawet niewielkie odchylenie sprawi, że zewnętrzna rozeta będzie krzywa, a przy długiej wylewce asymetria jest widoczna od razu. Wymiary korpusów i rozet opisujemy szerzej w artykule o wymiarach baterii podtynkowej do umywalki.

Ściana murowana, cienka ścianka działowa czy płyta g-k?

W ścianie murowanej wnęka i bruzdy muszą pomieścić moduł oraz rury w otulinach, a element osadza się na zaprawie montażowej i przykręca do podłoża. Jeżeli wymagana głębokość zabudowy jest zbliżona do grubości ściany, co zdarza się przy cienkich ściankach działowych w blokach, trzeba wybrać płytszy model, zbudować przedściankę albo zrezygnować z wersji podtynkowej. Przy ścianie nośnej o zakresie kucia powinien wypowiedzieć się konstruktor.

W zabudowie lekkiej korpus nie może opierać się wyłącznie na płycie gipsowo-kartonowej: potrzebne jest wzmocnienie z profili stalowych lub płyty OSB. Ten wariant opisujemy osobno w poradniku o montażu baterii podtynkowej w ścianie g-k.

Jak ograniczyć szum wody w ścianie?

Rury prowadzi się w otulinach termicznych i akustycznych, a sam element podtynkowy można owinąć taśmą lub matą wygłuszającą przed zamknięciem wnęki. Ma to największe znaczenie, gdy za ścianą łazienki jest sypialnia, w cienkich ścianach w blokach i na poddaszu. Niektóre systemy mają też kasetę z tworzywa wokół korpusu: Laveo opisuje taki box jako element dylatacyjny, który chroni mosiężny korpus przed chemią budowlaną i naprężeniami ściany.

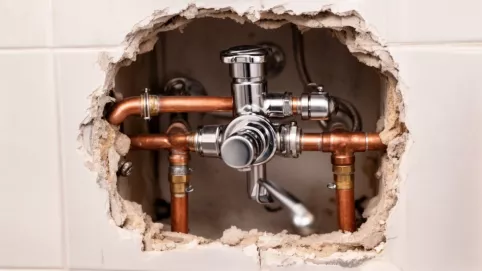

Jak podłączyć wodę do baterii podtynkowej umywalkowej?

Ciepłą wodę podłącza się z lewej strony, zimną z prawej (patrząc na ścianę), najczęściej rurami wielowarstwowymi 16 mm lub miedzianymi 15 mm, bez połączeń skręcanych pod tynkiem. Jeśli instrukcja dopuszcza inną konfigurację, kieruj się instrukcją konkretnego modelu.

• Prowadź rury możliwie bezpośrednio od pionu lub rozdzielacza do elementu podtynkowego, bez zbędnych załamań. Każde połączenie w ścianie to potencjalne miejsce przecieku bez dostępu po wykończeniu.
• Stosuj otuliny: ograniczają skraplanie wilgoci na rurze z zimną wodą, pozwalają rurze pracować przy zmianach temperatury i tłumią stuki o ścianki bruzdy.
• Wprowadzaj rury do korpusu w osi. Przyłącze wprowadzone pod kątem może ustawić wkład krzywo, co daje opór przy obracaniu uchwytu i uchwyt odchylony w bok. Do czasu związania zaprawy oś można utrzymać szablonem dystansowym dołączonym przez producenta albo tymczasowym prętem ustalającym.
• Rozważ zawory odcinające na odejściu do baterii. Pozwalają zamknąć wodę tylko w tym punkcie, ale muszą zostać dostępne po ułożeniu płytek.
• Bruzdy wypełniaj zaprawą dopiero po próbie szczelności, nie dociskając rur na sztywno.

Jak sprawdzić szczelność przed zakryciem ściany?

Przed zakryciem ściany instalację się płucze, a potem wykonuje próbę ciśnieniową trwającą ok. 30 minut. Jeśli manometr nie pokazuje spadku ciśnienia, można przejść do hydroizolacji.

Płukanie usuwa piasek, opiłki metalu i pył budowlany, które mogą porysować ceramiczne tarcze mieszacza, dlatego robi się je przed założeniem głowicy. Krótkie odkręcenie wody i obejrzenie połączeń, o którym wspomina in360, pokaże duży przeciek, ale nie zastąpi próby z manometrem, bo drobny wyciek ujawnia się dopiero po czasie. Wartość ciśnienia próbnego ustal z instalatorem na podstawie instrukcji producenta. Brak próby przed zakryciem instalacji to jeden z najczęstszych błędów: nieszczelność wychodzi wtedy jako wilgotna plama na płytkach, a jej zlokalizowanie wymaga kucia.

Płytki i fugi nie są w pełni wodoszczelne, więc po udanej próbie wokół elementu wystającego ze ściany wkleja się elastyczny mankiet uszczelniający, a całość pokrywa dwiema warstwami folii w płynie. Ta bariera chroni strukturę ściany przed wodą, która przedostanie się za rozetę.

Lista kontrolna przed ułożeniem płytek

• Wysokość wylotu zmierzona od gotowej posadzki, z przymierzoną docelową umywalką.
• Oś wylewki nad środkiem misy, z uwzględnieniem przesuniętego odpływu i długości wylewki.
• Znaczniki min/max elementu podtynkowego w płaszczyźnie gotowych płytek.
• Element w pionie i poziomie, przykręcony do podłoża, w g-k na wzmocnieniu.
• Ciepła woda z lewej, zimna z prawej, brak połączeń skręcanych pod tynkiem.
• Instalacja przepłukana przed założeniem głowicy.
• Próba ciśnieniowa ok. 30 minut bez spadku na manometrze.
• Mankiet uszczelniający i dwie warstwy folii w płynie.
• Zdjęcia instalacji z wymiarami przed zakryciem, przydatne przy późniejszym wierceniu w ścianie.

Jaki otwór wyciąć w płytce pod baterię podtynkową?

Typowe otwory w płytce mają 45-60 mm pod element mieszacza i 25-35 mm pod wylewkę, jeśli wymaga ona osobnego otworu. Według poradnika BLU instalatorzy najczęściej używają otwornic 30-35 mm oraz 50 i 60 mm, ale wiążąca jest średnica z instrukcji konkretnego modelu.

W strefie umywalki potrzebny jest też otwór na odpływ: standardem jest syfon 32 mm (1 1/4 cala), pod który wystarcza otwornica 35 mm. Otwory wycinaj wiertłem koronowym diamentowym lub tarczą przeznaczoną do płytek, z taśmą malarską na obrysie. Poszarpana krawędź albo odprysk szkliwa przy rozecie są widoczne zawsze, więc lepiej przewiercić próbnie odpad płytki z tej samej partii.

Jak zamontować rozetę, uchwyt i wylewkę?

Elementy zewnętrzne montuje się dopiero po ułożeniu płytek i wyschnięciu fug: najpierw docina się osłonę montażową, potem zakłada rozetę, a na końcu uchwyt i wylewkę.

1. Odetnij nadmiar plastikowej osłony ochronnej, uważając, by nie przeciąć hydroizolacji pod płytką.
2. Załóż rozetę maskującą. Dobrą praktyką jest uszczelnienie jej silikonem sanitarnym od góry i po bokach, z pozostawieniem dołu bez silikonu jako otworu drenażowego.
3. Nałóż uchwyt na trzpień i dokręć śrubą imbusową. Śruby i złączki dokręcaj tak, jak podaje producent: za słabo dokręcone przeciekają, za mocno mogą odkształcić elementy.
4. Zamontuj wylewkę i odkręć wodę, sprawdzając, gdzie trafia strumień.
5. Czyść armaturę miękką szmatką, bez szorstkich gąbek i silnych kwasów, które mogą uszkodzić powłokę.

Najczęstsze błędy przy montażu baterii podtynkowej umywalkowej

Najwięcej problemów powodują błędy z etapu przed płytkami: zła wysokość, krzywo osadzony element, nietrafiona głębokość i brak próby szczelności. Każdy z nich naprawia się kuciem.

• Wysokość ustalona bez przymierzenia umywalki albo mierzona od surowej posadzki. Skutek: rozchlapywanie lub niewygodne mycie rąk.
• Niedokładne wytrasowanie osi. Strumień trafia w ściankę misy zamiast w odpływ, a woda niszczy fugi przy ścianie.
• Element podtynkowy poza poziomem. Rozeta jest krzywa i nie da się tego skorygować po ułożeniu glazury.
• Głębokość poza zakresem producenta. Rozeta odstaje albo nie da się jej założyć, a przyłącza trzeba przedłużać.
• Połączenia skręcane i nieszczelne gwinty pod tynkiem. Nawet niewielki wyciek prowadzi do zawilgocenia ściany.
• Brak płukania. Zanieczyszczenia rysują tarcze ceramiczne mieszacza.
• Brak próby ciśnieniowej i hydroizolacji wokół elementu.
• Przecięcie hydroizolacji przy docinaniu osłony lub silikon dookoła całej rozety bez otworu drenażowego.
• Rury wprowadzone pod kątem: uchwyt chodzi ciężko i jest skierowany w bok, co szczególnie przeszkadza osobom starszym.

Czy baterię podtynkową można zamontować samodzielnie?

Tak, ale tylko przy doświadczeniu w hydraulice i pracach remontowych oraz z odpowiednimi narzędziami; w innym wypadku lepiej zlecić montaż fachowcowi. Tak odpowiada przewodnik in360, ostrzegając, że błędy instalacji kończą się nieszczelnościami i skuwaniem płytek.

W praktyce najtrudniejsza jest część ukryta w ścianie: trasowanie, poziomowanie, podłączenie rur i próba ciśnieniowa. Założenie rozety, uchwytu i wylewki po wykończeniu ściany jest znacznie prostsze. Jeśli zlecasz instalację hydraulikowi, a elementy zewnętrzne montujesz sam, poproś o protokół lub zdjęcie manometru z próby i zdjęcia instalacji przed zakryciem.

Ile kosztuje montaż baterii podtynkowej umywalkowej?

Montaż samego elementu podtynkowego, bez kucia i przeróbek, to według poradnika BLU 250-450 zł, a kompleksowa instalacja (korpus, wylewka i elementy natynkowe) zwykle 450-900 zł. Zamiana przyłącza natynkowego na podtynkowe to według tego samego źródła 600-1500 zł, zależnie od zakresu prac, a dla porównania wymiana zwykłej baterii natynkowej kosztuje ok. 150 zł.

To widełki jednego salonu łazienkowego, a stawki zależą od regionu, stopnia skomplikowania i tego, czy hydraulik przerabia podejścia. Traktuj je jako orientację przy porównywaniu ofert, nie jako cennik. Do kosztów robocizny dolicz samą baterię: w ofertach sklepów ceny baterii umywalkowych podtynkowych zaczynały się od ok. 350 zł, a modele z wyższej półki przekraczały 1900 zł, przy czym nie każda cena obejmuje element podtynkowy. Aktualne stawki hydraulików omawiamy w tekście o cenie robocizny przy montażu baterii podtynkowej.

Jak zamontować baterię w umywalce?

Bateria podtynkowa nie jest montowana w umywalce: korpus siedzi w ścianie, a nad misę wychodzi tylko wylewka, więc umywalka nie potrzebuje otworu na baterię. Montaż baterii stojącej w otworze umywalki lub blatu to inny proces, z innymi przyłączami, i ten poradnik go nie obejmuje.
