Jakimi rurami podłączyć baterię podtynkową? PEX, miedź, PP

Skład redakcji itynki Aktualizacja: 19 października 2026 r.

Baterię podtynkową najczęściej podłącza się rurami wielowarstwowymi PEX/AL/PEX. Alternatywą są rury miedziane, mosiężne lub z innych tworzyw, zwykle o średnicy 15 lub 20 mm. Niezależnie od materiału rury prowadzi się w ścianie jednym odcinkiem bez łączeń, w otulinie, a przed położeniem płytek wykonuje się próbę ciśnieniową. Zasady są wspólne dla baterii prysznicowych, wannowych i umywalkowych, ale wymiary przyłączy i głębokość zabudowy wyznacza konkretny model, który trzeba wybrać przed rozpoczęciem prac.

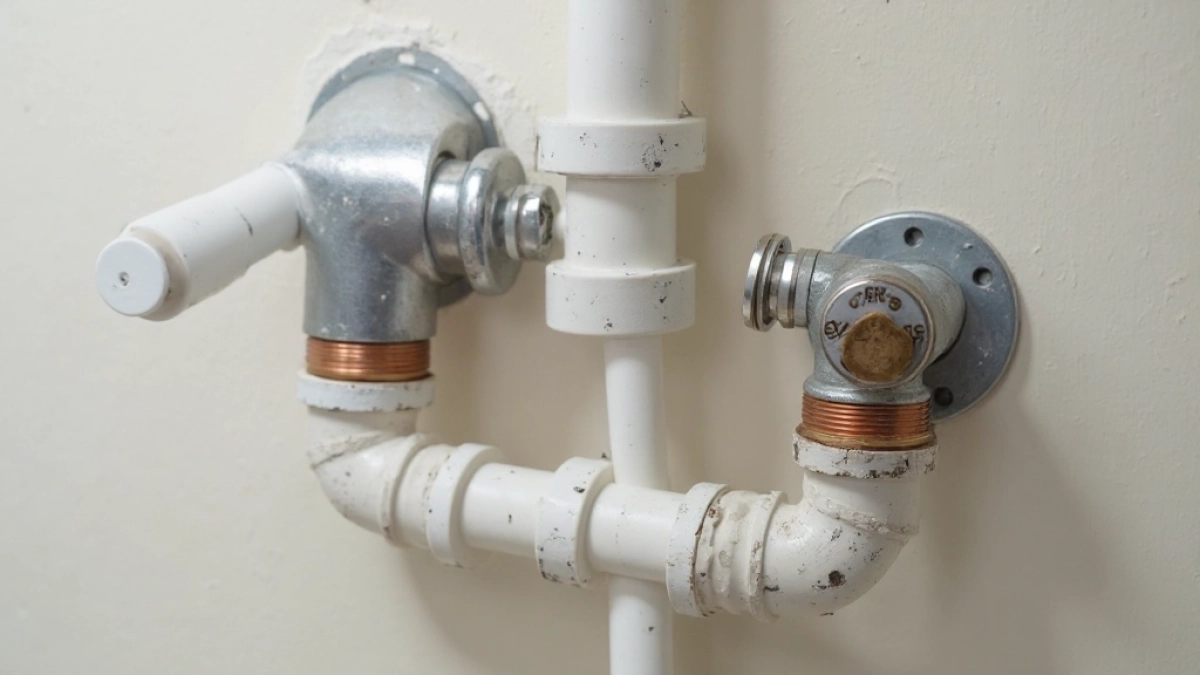

jakimi rurami podłączyć baterię podtynkową

Jakie rury do baterii podtynkowej wybrać?

Najczęściej stosowane są rury PEX/AL/PEX, dobierane do przepływu i typu armatury, co podaje poradnik BLU o wymiarach i zasadach montażu baterii podtynkowej. Miedź i mosiądz są mocniejsze mechanicznie, ale droższe w materiale i robociźnie, dlatego w nowych łazienkach przeważają tworzywa.

Materiał rury ma tu większe znaczenie niż przy baterii natynkowej. Jak wyjaśnia poradnik BLU o podłączaniu baterii podtynkowej, samą baterię zwykle da się naprawić lub wymienić bez skuwania płytek, natomiast uszkodzona rura albo rozszczelnione połączenie w ścianie oznacza co najmniej mały remont.

Materiał rurySposób łączeniaMocne stronyOgraniczenia
PEX/AL/PEX (wielowarstwowa)złączki z systemu producenta rurynajczęściej stosowana, zachowuje kształt po wygięciu, warstwa aluminium ogranicza przenikanie tlenuzłączki i narzędzia z jednego systemu, promień gięcia według producenta
Miedźlutowanienie koroduje, bardzo dobre parametry wytrzymałościowedrogi materiał, czasochłonny montaż, luty wymagają wprawy
Mosiądzzłączki systemowewytrzymałość wyższa niż miedziwysoki koszt materiału i robocizny
PP i inne tworzywazgrzewanie (PP)odporność na wodę w szerokim zakresie temperatur, lepsza termoizolacja, szybki montażwymaga zgrzewarki i starannego wykonania każdego połączenia
Stal nierdzewnazłączki zaprasowywanewytrzymałość mechanicznawyższa cena, dedykowane złączki i zaciskarka

Rury wielowarstwowe PEX/AL/PEX

Rura PEX/AL/PEX ma warstwę aluminium między warstwami tworzywa. Aluminium usztywnia przewód, ogranicza dyfuzję tlenu do wody i sprawia, że rura po wygięciu zostaje w nadanym kształcie, zamiast wracać do pierwotnej postaci. To ułatwia precyzyjne trasowanie w wąskich bruzdach i ustawienie końcówek dokładnie na wlotach elementu podtynkowego.

Złączki muszą pochodzić z systemu przewidzianego dla danej rury. Minimalny promień gięcia i sposób kalibracji końcówek podaje producent rury, nie przyjmuj ich z pamięci.

Miedź i mosiądz

Miedź nie koroduje i ma bardzo dobre parametry wytrzymałościowe, a pod tym względem przewyższa ją tylko mosiądz. Oba materiały są jednak drogie, zarówno w zakupie, jak i w montażu, który zajmuje więcej czasu. Miedź często spotkasz w starszych instalacjach i budynkach wielorodzinnych, gdzie pozostaje w pionach.

Przy lutowaniu powierzchnie trzeba dokładnie oczyścić i odtłuścić, a oba elementy nagrzać równomiernie. Niedokładny lut może puścić dopiero po uruchomieniu instalacji, dlatego w ścianie nie ma miejsca na pospieszną robotę.

PP i inne tworzywa sztuczne

Rury z tworzyw są dziś najczęstszym wyborem, bo są odporne na kontakt z wodą w szerokim zakresie temperatur, lepiej izolują termicznie, a ich montaż jest szybki i prosty. Polipropylen (PP) łączy się przez zgrzewanie, więc wymaga zgrzewarki i kontroli jakości każdego zgrzewu.

Stal nierdzewna

Stal nierdzewna to rzadziej wybierana opcja dla inwestorów, którzy stawiają na wytrzymałość mechaniczną. Wadą jest wyższa cena jednostkowa i konieczność stosowania dedykowanych złączek zaprasowywanych, co wymaga odpowiedniego narzędzia.

Jaka średnica rur do baterii podtynkowej: 15 czy 20 mm?

Do mieszacza baterii podtynkowej doprowadza się zwykle rury ciepłej i zimnej wody o średnicy 15 lub 20 mm, jak podaje poradnik wyposazam.pl o montażu baterii podtynkowej i deszczownicy. Mniejsza średnica wystarcza zwykle przy jednym punkcie poboru i krótkim podejściu, większą rozważa się przy kilku odbiornikach i dłuższej trasie.

Zbyt wąski przewód powoduje spadki ciśnienia, gdy jednocześnie pracują dwa punkty poboru, co pod prysznicem objawia się wahaniami temperatury. Na przepływ wpływają liczba wyjść (słuchawka, deszczownica, wylewka wannowa), długość odcinka od pionu lub rozdzielacza i liczba kolan na trasie.

Straty ciśnienia dla konkretnej średnicy i przepływu podają tabele producenta systemu rur. Przy rozbudowanym zestawie prysznicowym poproś hydraulika o sprawdzenie doboru zamiast przyjmować wymiar na oko. Porównuj średnice w obrębie jednego systemu, bo rury z różnych materiałów opisuje się różnie, a złączka musi pasować do konkretnej rury.

Jak prowadzić rury do baterii podtynkowej w ścianie?

Rury do baterii podtynkowej prowadzi się bez łączeń, w otulinie i z zachowaniem osiowego ustawienia przyłączy, co wspomniany poradnik BLU wymienia jako podstawowe zasady. W praktyce oznacza to jedną ciągłą nitkę od pionu lub rozdzielacza do elementu podtynkowego.

Każda złączka schowana w tynku to potencjalne miejsce wycieku, a ciągły odcinek łatwiej też sprawdzić w jednej próbie ciśnieniowej. Bruzdy muszą pomieścić moduł oraz rury w otulinach termicznych i akustycznych, na co zwraca uwagę poradnik montażu baterii podtynkowej Laveo.

  • Bez złączek w bruździe: połączenia tylko na wlotach elementu podtynkowego i przy pionie lub rozdzielaczu.
  • Łagodne gięcie: promień nie mniejszy niż podaje producent rury; ostre załamania osłabiają ściankę i z czasem mogą pękać.
  • Otulina na całej długości: ogranicza straty ciepła, przenoszenie hałasu i daje rurze miejsce na pracę przy zmianach temperatury.
  • Szerokość bruzdy: policz ją jako średnicę zewnętrzną rury plus dwie grubości otuliny plus luz na zaprawę. Bruzda nie może osłabiać konstrukcji ściany nośnej.
  • Osiowe ustawienie: odchylenie przyłączy przenosi naprężenia na złączki i utrudnia osadzenie zestawu wykończeniowego.
  • Stabilne mocowanie: rury i element podtynkowy przymocuj do konstrukcji ściany tak, żeby nie przesunęły się przy tynkowaniu. W zabudowie g-k korpus nie może opierać się wyłącznie na płycie, Laveo wskazuje wzmocnienie z profili stalowych lub płyt OSB.

Po której stronie podłączyć ciepłą, a po której zimną wodę?

Stronę ciepłej i zimnej wody wyznacza instrukcja i oznaczenia konkretnego elementu podtynkowego. Poradniki nie są tu zgodne: w poradniku BLU o podłączaniu zimna woda trafia z lewej strony baterii patrząc na ścianę, inne opisy podają układ odwrotny. Zamiana stron w elemencie z termostatem lub mieszaczem odwraca działanie regulacji, a jej poprawka po płytkach jest kłopotliwa, więc sprawdź oznaczenia przed podłączeniem rur.

Jaki rozstaw rur do baterii?

W baterii podtynkowej rozstaw i położenie przyłączy wyznacza element podtynkowy danego modelu, więc rury doprowadza się do jego wlotów, a nie do uniwersalnego wymiaru. Przy klasycznych bateriach ściennych natynkowych często spotyka się rozstaw 150 mm, ale część modeli ma inny, dlatego wymiar zawsze potwierdź w karcie technicznej. Niedopasowany rozstaw wymaga mimośrodowych łączników adaptacyjnych, które dokładają połączeń i komplikują instalację.

Ile miejsca w ścianie potrzebuje bateria podtynkowa?

Armatura podtynkowa zajmuje w ścianie zwykle od 6 do 12 cm głębokości, najczęściej około 8 cm, według poradnika BLU o podłączaniu. Box osadza się zwykle na głębokości 65-95 mm, a według Laveo konkretne modele wymagają od 41 do 85 mm przestrzeni, więc rozstrzyga karta wybranego produktu.

ParametrWartośćŹródło
Głębokość zabudowy armatury w ścianie6-12 cm, najczęściej ok. 8 cmBLU, poradnik o podłączaniu
Głębokość osadzenia boxuzwykle 65-95 mmBLU, poradnik o wymiarach
Przestrzeń wymagana przez modelezazwyczaj 41-85 mmLaveo
Średnica rur zasilającychzwykle 15 lub 20 mmwyposazam.pl

Box osadzony za płytko lub za głęboko daje po wykończeniu maskownicę wysuniętą albo schowaną w ścianie. Na obudowach są znaczniki min/max, które muszą pokrywać się z płaszczyzną gotowych płytek, a nie surowego muru.

Gdy ściana jest za cienka, buduje się dostawkę: konstrukcję z profili i płyt g-k albo ściankę z bloczków komórkowych o grubości dopasowanej do elementu podtynkowego i rur w otulinie.

Na jakiej wysokości doprowadzić rury?

Rury doprowadza się na wysokość osi mieszacza liczoną od gotowej posadzki, z uwzględnieniem grubości płytek i kleju. Wysokość nie wynika z norm takich jak PN-EN 1111 czy PN-EN 817, tylko z ergonomii użytkowania i serwisu, dlatego źródła podają zakresy, które nieco się różnią.

ElementWysokość od gotowej posadzkiŹródło
Mieszacz prysznicowy110-120 cmwyposazam.pl, Laveo, BLU
Mieszacz umywalkowy (oś)100-120 cm, zwykle 15-20 cm nad rantem umywalkiLaveo
Deszczownica200-220 cm lub 220-240 cmBLU / Laveo
Wyjście na słuchawkęok. 70 cmLaveo
Bateria wannowaok. 60 cm, wylewka ok. 10 cm nad krawędzią wannyBLU, poradnik o podłączaniu

Szczegółowe wymiary dla poszczególnych typów armatury opisuje tekst o tym, na jakiej wysokości montuje się baterię podtynkową.

Dlaczego model baterii trzeba znać przed ułożeniem rur?

Rury układa się pod konkretny element podtynkowy, bo modele różnią się głębokością, rozmieszczeniem i liczbą przyłączy. Poradnik evolazienki o przygotowaniu instalacji pod baterię podtynkową wymienia różnice w głębokości zabudowy, sposobie podłączenia ciepłej i zimnej wody, liczbie wyjść, mocowaniu, wymiarach elementu, wymaganiach hydroizolacji i dopuszczalnej grubości gotowej ściany.

Części nie są zamienne między markami. Poradnik Sanitino o podłączaniu baterii podtynkowej zaznacza, że nie można łączyć elementów podtynkowych i zewnętrznych części baterii różnych producentów, a każda bateria ma kompatybilny element wskazany przez producenta.

Przy zestawie prysznicowym zdecyduj od razu, czy bateria ma obsługiwać tylko słuchawkę, czy też deszczownicę albo kolejny odbiornik. Od tego zależy liczba rur wyprowadzanych z elementu podtynkowego i trasy w ścianie.

Jak podłączyć baterię podtynkową krok po kroku?

Kolejność jest stała: wybór modelu, wyznaczenie wysokości, osadzenie elementu podtynkowego, poprowadzenie rur, próba ciśnieniowa i dopiero płytki. Zestaw wykończeniowy montuje się na końcu, po wykończeniu ściany.

  1. Wybierz baterię i kupione do niej, właściwe dla modelu elementy podtynkowe.
  2. Zamknij główny dopływ wody i opróżnij instalację przed rozpoczęciem prac. Sanitino wskazuje też ciśnienie wody jako ważny parametr do sprawdzenia przed montażem.
  3. Wyznacz wysokości od poziomu gotowej posadzki.
  4. Wykonaj bruzdy lub zabudowę z miejscem na element i rury w otulinie.
  5. Osadź i przymocuj element podtynkowy w zakresie znaczników min/max.
  6. Poprowadź rury bez łączeń i podłącz je do wlotów zgodnie z oznaczeniami producenta.
  7. Wykonaj próbę ciśnieniową i sfotografuj bruzdy z wymiarami.
  8. Zamknij bruzdy, połóż płytki, zamontuj zestaw wykończeniowy.

Cały proces z opisem kolejnych etapów znajdziesz w poradniku, jak podłączyć baterię podtynkową.

Jak wykonać próbę ciśnieniową przed zamknięciem bruzd?

Próbę ciśnieniową wykonuje się po połączeniu rur i osadzeniu elementu podtynkowego, a przed tynkowaniem i układaniem płytek: instalację napełnia się wodą pod ciśnieniem i dokładnie ogląda połączenia pod kątem wycieków. To ostatni moment, w którym nieszczelność da się usunąć bez skuwania wykończonej ściany.

Ciśnienie próbne, czas jego utrzymania i dopuszczalny spadek określa producent systemu rur i dokumentacja instalacji. Wymagania dla instalacji wody pitnej wewnątrz budynków opisuje seria norm PN-EN 806, ale konkretne wartości ustal z wykonawcą przed testem i zapisz w protokole.

  • Używaj sprawnego, wiarygodnego manometru; tani przyrząd z niepewnego źródła może przeoczyć nieszczelność.
  • Element podtynkowy przygotuj do próby zgodnie z jego instrukcją, żeby ciśnienie objęło wszystkie połączenia.
  • Dbaj o zbliżoną temperaturę wody i pomieszczenia: nagłe zmiany temperatury dają wahania ciśnienia, które fałszywie sugerują wyciek.
  • Po teście spuszczaj ciśnienie stopniowo, nie gwałtownie, żeby nie narażać uszczelnień.

Jakie są wady baterii podtynkowej od strony instalacji?

Główną wadą jest ograniczony dostęp do rur i połączeń: awaria w ścianie oznacza remont, a nie wymianę części. Dochodzą do tego konieczność wyboru modelu przed instalacją, brak zamienności części między producentami i większa precyzja wymagana przy montażu.

  • Naprawa rury lub połączenia w ścianie wiąże się zwykle z kuciem płytek.
  • Pomyłka w głębokości lub wysokości wychodzi dopiero przy montażu zestawu wykończeniowego.
  • Element podtynkowy musi pasować do baterii tego samego producenta.
  • Montaż kosztuje więcej pracy niż przy baterii natynkowej. Poradnik BLU z 2023 r. podawał od ok. 300 do 800 zł za usługę, zależnie od rodzaju baterii i lokalizacji, więc aktualną cenę ustal z wykonawcą.

Część tych wad łagodzą systemy z boxem, które według BLU pozwalają na serwis bez kucia. Gdy problem dotyczy samej baterii, a nie rur, zobacz, jak naprawić baterię podtynkową.

Lista kontrolna przed położeniem płytek

Zanim glazurnik zamknie ścianę, sprawdź poniższe punkty, bo każdy z nich po wykończeniu oznacza kucie.

  • Bateria i właściwy dla niej element podtynkowy są kupione, a karta techniczna i instrukcja zachowane.
  • Wysokości wyznaczone od gotowej posadzki, z grubością płytek i kleju.
  • Element osadzony w zakresie znaczników min/max i stabilnie zamocowany.
  • Rury bez złączek w bruździe, w otulinie na całej długości, gięte łagodnie.
  • Ciepła i zimna woda podłączone zgodnie z oznaczeniami producenta.
  • Próba ciśnieniowa wykonana, wynik zapisany w protokole.
  • Każda bruzda sfotografowana z wymiarami od stałych punktów: framugi, narożnika, poziomu podłogi. Ułatwi to późniejsze wiercenie bez ryzyka trafienia w rurę.
  • W budynku wielorodzinnym uzgodnione wymagania zarządcy dotyczące materiałów i prowadzenia przewodów w pionach wspólnych.
