Montaż baterii podtynkowej prysznicowej bez błędów

Jedna źle osadzona bateria podtynkowa potrafi zamienić wymarzony prysznic w ciągły problem z kapilarnym zalewaniem sąsiada, a jednocześnie jedno trafne zdanie o głębokości puszki i etapach próby ciśnieniowej oszczędza tygodnia poprawek po ułożeniu glazury. Specjaliści szacują, że ponad 70% awarii tego typu armatury wynika z błędów wykonawczych, nie z jakości samego produktu. Poniżej znajdziesz konkretne liczby, kolejność prac i mechanizmy, które decydują o tym, czy instalacja przetrwa dekadę, czy zacznie się roszczelniać po dwóch sezonach.

• Na jakiej wysokości i głębokości osadzić baterię podtynkową
• Podłączenie baterii podtynkowej do instalacji wodnej
• Montaż baterii podtynkowej prysznicowej krok po kroku
• Najczęstsze błędy przy montażu baterii podtynkowej
• Specyfika montażu w strefie wanny, bidetu i umywalki
• Kryteria wyboru baterii podtynkowej i orientacyjne koszty
• Checklist kontrolny przed oddaniem łazienki do użytku

Na jakiej wysokości i głębokości osadzić baterię podtynkową

Centralny punkt mieszacza w strefie prysznicowej trafia najczęściej 100-110 cm nad posadzką brodzika lub gotową podłogą pod walk-inem. Taki zakres wynika z ergonomii dorosłej osoby sięgającej po dźwignię bez unoszenia ramion, a zarazem z wymagań normy PN-EN 817 dla armatury sanitarnej, która definiuje strefy montażu elementów sterujących. Ustawienie korpusu wyżej niż 120 cm utrudnia regulację temperatury dzieciom i osobom niższego wzrostu, ustawienie poniżej 95 cm powoduje zachlapywanie dźwigni przy każdym odkręceniu deszczownicy.

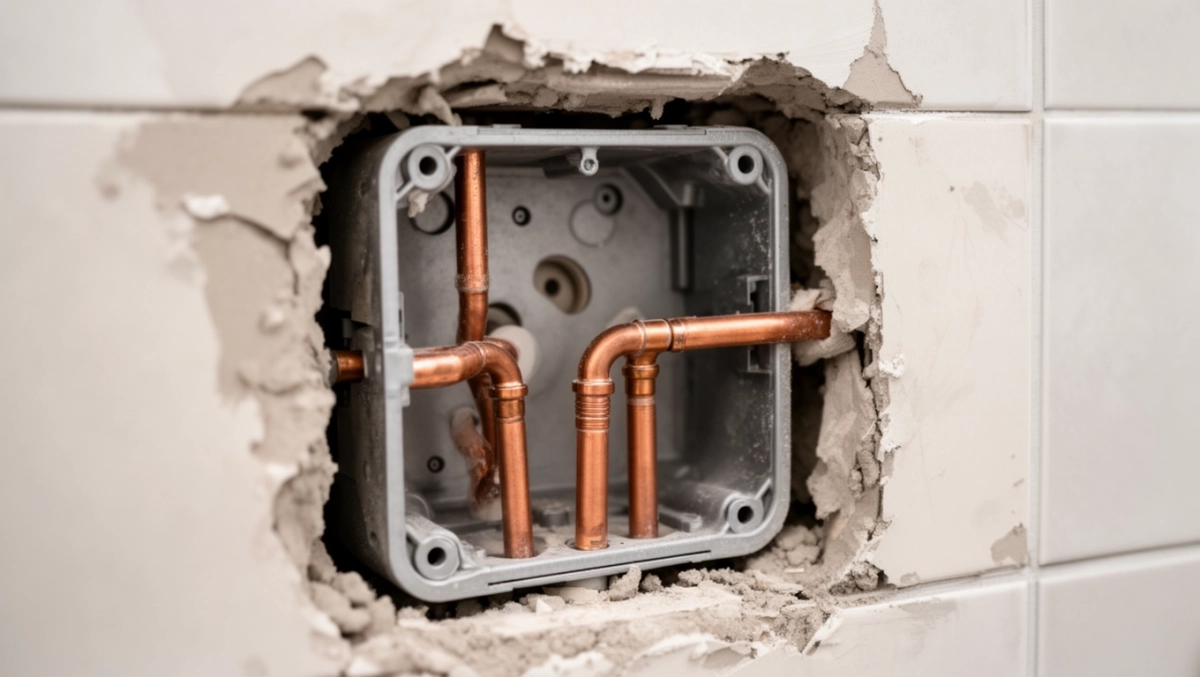

Głębokość osadzenia puszki podtynkowej, potocznie nazywanej i-boxem, waha się od 65 do 95 mm w zależności od producenta. W ścianie murowanej z cegły pełnej bez problemu mieścisz najgłębszy wariant, ponieważ masz do dyspozycji pełną grubość muru 18-25 cm. W karton-gipsie sytuacja wygląda inaczej: profile CW mają zwykle 75 mm szerokości, więc wybierasz korpus o głębokości 70-80 mm, by zmieścić go razem z izolacją akustyczną i warstwą płyty.

Wysokości montażu pozostałych elementów rozkładają się następująco:

Decyzję o systemie podejmij zanim ekipa zacznie kłaść tynki. Wariant 1-wyjsciowy obsłuży wyłącznie prysznic, 2-wyjsciowy pozwala podłączyć dodatkowo wylewkę wannową albo słuchawkę, a termostatyczny utrzymuje temperaturę z dokładnością ±1°C niezależnie od wahań ciśnienia w sieci. Pamiętaj, że termostat wymaga doprowadzenia osobnych zasileń: zimnej po lewej i ciepłej po prawej stronie korpusu, a pomylenie tych przyłączy skutkuje natychmiastowym rozregulowaniem głowicy termostatycznej.

Podłączenie baterii podtynkowej do instalacji wodnej

Przed bruzdowaniem ściany zaznacz ołówkiem trasę rur i położenie korpusu. Zimną wodę prowadzisz zawsze od prawej, ciepłą od lewej, niezależnie od tego, czy stoisz przodem do ściany, czy odwrócony tyłem. To ważne, bo gniazda przyłączeniowe w większości i-boxów są asymetryczne i nie pomylisz ich w ciemno po zasłonięciu folią ochronną, ale jeśli w trakcie prac ktoś przekręci korpus o 180°, montaż elementów zewnętrznych stanie się niemożliwy bez kucia.

Po osadzeniu korpusu w ścianie i zakotwieniu kołkami rozporowymi przychodzi czas na próbę ciśnieniową. Napełnij instalację wodą, odpowietrz piony i utrzymaj ciśnienie 6 bar przez minimum 24 godziny. Norma PN-EN 806 wymaga takiego właśnie czasu, bo dopiero po dobie widać mikronieszczelności na złączkach zaciskowych, które przy krótkim teście pozostają niewidoczne. Zapisz datę rozpoczęcia próby, ciśnienie początkowe i końcowe, a protokół zachowaj w dokumentacji remontu, bo bez niego żaden ubezpieczyciel nie uzna ewentualnej szkody.

Kolejnym krokiem jest płukanie instalacji, często pomijanym, a kluczowym dla żywotności głowicy ceramicznej. Otwórz wszystkie kurki na bateriach, podłącz wąż ogrodowy do spustu i przepuść przez rury co najmniej 15-20 litrów wody. W nowej instalacji zalegają drobiny piasku, opiłki z cięcia rur i resztki pasty uszczelniającej, które w pierwszych tygodniach eksploatacji działają jak pasta ścierna na talerzykach ceramicznych. Po kilku miesiącach takiej pracy głowica zaczyna przepuszczać wodę kroplowo przy zamkniętym kurku, a wymiana cartridge'u wymaga kucia ściany.

Uwaga. Nie zasłaniaj korpusu glazurą przed próbą ciśnieniową i płukaniem. Jeśli coś przecieka lub wymaga korekty ustawienia, chcesz mieć pełny dostęp do śrubunków. Koszt zostawienia otworu rewizyjnego 20×20 cm zakrytego kafelkiem na magnes to 30-50 zł, a ratuje wielodniowe kucie przy pierwszej awarii.

Tynkowanie i hydroizolację wykonujesz dopiero po pozytywnym wyniku próby. Na powierzchni korpusu nakładasz folię w płynie dwuwarstwowo, a na narożnikach ściana-podłoga wklejasz taśmę uszczelniającą o szerokości minimum 10 cm. Taśma mostkuje ruchy termiczne konstrukcji, które w łazienkach z ogrzewaniem podłogowym potrafią sięgać 0,3-0,5 mm na metr bieżący, a bez niej folia w płynie pęka wzdłuż krawędzi brodzika w ciągu 2-3 sezonów grzewczych.

Montaż baterii podtynkowej prysznicowej krok po kroku

Po wyschnięciu hydroizolacji przychodzi moment, na który czekałeś od początku remontu: montaż elementów widocznych. Rozeta maskująca wchodzi na korpus i zatrzaskuje się na zatrzaskach sprężynowych lub przykręcana jest śrubkami imbusowymi w zależności od modelu. Uchwyt dźwigni montujesz na trzpieniu, a przed założeniem sprawdź, czy oś trzpienia pokrywa się z osią otworu w rozecie, bo minimalne przesunięcie rzędu 2 mm skutkuje zarysowaniem chromowanej powierzchni przy wielokrotnym obracaniu uchwytu.

Słuchawkę i deszczownicę przykręcasz do wyjść gwintowanych 1/2 cala, używając klucza płaskiego z podkładką teflonową. Moment dokręcenia powinien wynosić 12-15 Nm, w praktyce dokręcasz do wyczuwalnego oporu i potem ćwierć obrotu. Zbyt mocne dociągnięcie niszczy uszczelkę EPDM, zbyt luźne powoduje kapanie przy każdym odkręceniu. Po zakończeniu montażu odkręć wodę na 30 sekund z pełnym strumieniem, żeby wypłukać resztki teflonu i opiłków z przyłączy.

Sprawdź też, czy w strefie prysznica nie montujesz przypadkiem baterii natynkowej zamiast podtynkowej. System podtynkowy wymaga korpusu wpuszczanego w ścianę, a w wariancie natynkowym widzisz pełną armaturę na zewnątrz. Pomylenie tych dwóch rozwiązań na etapie zakupów to jeden z najczęstszych błędów, który generuje konieczność kucia już ułożonej glazury.

Najczęstsze błędy przy montażu baterii podtynkowej

Najbardziej kosztownym błędem jest osadzenie korpusu zbyt płytko względem płaszczyzny gotowej ściany. Jeśli glazurnik nie wie, że korpus wystaje 15 mm poza tynk, nakłada płytki na wierzch i rozeta nie dosięga do ściany albo, odwrotnie, korpus zagłębia się i elementy zewnętrzne nie mają się o co oprzeć. Prawidłowo korpus ustawiasz tak, by po ułożeniu tynku 10 mm, hydroizolacji 2 mm, kleju 5 mm i glazury 8 mm krawędź przyłączeniowa wystawała 3-5 mm ponad gotową ścianę, a rozeta po zamontowaniu dociska się do glazury z lekkim oporem.

Drugi grzech to brak otworu rewizyjnego. Wielu wykonawców zachwala się, że ich praca jest na tyle solidna, iż dostęp serwisowy nie będzie potrzebny, a po pięciu latach okazuje się, że głowica ceramiczna wymaga wymiany. Otwór 20×20 cm zakryty kafelkiem na magnesach neodymowych kosztuje grosze, a pozwala wymienić cartridge w 15 minut bez kucia. Bez niego czeka cię rozbiórka glazury, ponowne tynkowanie, hydroizolacja i ponowne układanie płytek, czyli 2000-5000 zł kosztów.

Trzeci błąd to użycie rur wielowarstwowych PEX-AL-PEX zamiast klasycznych PEX lub PP. Aluminium w rurze wielowarstwowej reaguje elektrochemicznie z mosiężnymi złączkami baterii, szczególnie przy twardej wodzie o pH powyżej 7,5, tworząc nalot wapienny w najwęższych przekrojach. Po 3-5 latach nalot zwęża światło o 40-60% i ciśnienie na słuchawce spada poniżej komfortowego minimum 1,2 bar. Bezpieczniej wybrać PEX-AL-PEX z warstwą ochronną z tworzywa od wewnątrz albo klasyczny PEX/PP z atestem do wody pitnej.

Ekspert radzi. Przed oddaniem łazienki do użytku zrób zdjęcie korpusu w ścianie z widocznymi oznaczeniami CW/ZW, głębokością osadzenia i trasą rur. Schowaj je razem z protokołem próby ciśnieniowej i fakturą baterii. Taka dokumentacja skraca diagnozę awarii o 80% i ułatwia znalezienie części zamiennych.

Czwarty, wciąż popularny błąd, to montaż baterii 2-wyjsciowej w układzie, gdzie deszczownica i słuchawka pracują jednocześnie. W większości tanich korpusów 2-wyjsciowych przełącznik działa na zasadzie klapki, która przy jednoczesnym poborze wody rozkłada strumień nierównomiernie i powoduje szum hydrauliczny. Jeśli zależy ci na jednoczesnej pracy obu źródeł, wybierz korpus z prawdziwym diverterem ceramicznym, który mechanicznie zamyka jedno wyjście przy otwarciu drugiego.

Specyfika montażu w strefie wanny, bidetu i umywalki

Montaż baterii podtynkowej wannowej różni się od prysznicowej wysokością osadzenia i liczbą wyjść. Wylewka trafia 20-25 cm nad krawędź wanny, a mieszacz pozostaje na tej samej wysokości co w prysznicu, czyli 100-110 cm. W strefie wannowo-prysznicowej montujesz baterię 2-wyjsciową z diverterem, gdzie jedno wyjście obsługuje wylewkę, a drugie słuchawkę na ściance.

Przy umywalkach i bidetach korpusy podtynkowe są krótsze, bo montaż odbywa się na mniejszej wysokości (60-70 cm) i w cieńszych ściankach instalacyjnych. Głębokość puszki spada do 55-70 mm, a przyłącza są zazwyczaj 3/8 cala zamiast 1/2 cala, co wynika z mniejszego przepływu. Warto też zwrócić uwagę na aerator, który w bateriach umywalkowych redukuje zużycie wody o 30-50% przy zachowaniu komfortowego strumienia.

W strefie wanny przyściennej zdarza się, że bateria podtynkowa trafia na ścianę nośną o grubości 15-18 cm, a do dyspozycji masz mniej miejsca na korpus. W takim wypadku wybierasz wersję slim o głębokości 55-60 mm albo rezygnujesz z podtynkowej na rzecz natynkowej z długą wylewką. Próba wmurowania pełnowymiarowego i-boxa 90 mm w ścianę o grubości 12 cm kończy się zawsze pęknięciem tynku po pierwszym sezonie grzewczym.

Kryteria wyboru baterii podtynkowej i orientacyjne koszty

Materiał głowicy decyduje o trwałości baterii. Głowica ceramiczna wytrzymuje 500-800 tys. cykli otwarcia-zamknięcia, co przy przeciętnym użytkowaniu 20-30 cykli dziennie daje 40-60 lat pracy. Głowica termostatyczna dodatkowo kompensuje wahania ciśnienia w sieci, ale wymaga regularnego czyszczenia sitka, które zatrzymuje zanieczyszczenia mogące zablokować mechanizm.

Kompatybilność z istniejącą instalacją bywa zdradliwa. Jeśli w domu masz instalację z rur stalowych ocynkowanych, łączenie ich z baterią mosiężną bez pośrednich złączek dielektrycznych przyspiesza korozję stali. W takim wypadku warto zainwestować w złączki z tworzywa lub brązu, które przerywają obwód galwaniczny i wydłużają żywotność obu materiałów.

*Cena obejmuje korpus podtynkowy, rozetę, uchwyt i elementy widoczne, bez kosztu robocizny i glazury.

Przy wyborze zwróć uwagę na dostępność części zamiennych. W tańszych zestawach po 3-4 latach producent zmienia linię wzorniczą i cartridge ceramiczny do twojego modelu przestaje być produkowany. W konsekwencji zamiast wymiany głowicy za 80-120 zł czeka cię kucie ściany i montaż nowej baterii za 600-1500 zł. Producenci z długą historią i szeroką gamą serwisową są bezpieczniejszym wyborem nawet przy wyższej cenie początkowej.

Czy wiesz, że… Wymiana baterii podtynkowej bez kucia jest możliwa, jeśli zostawiłeś otwór rewizyjny i masz dostęp do cartridge'u przez rozetę. Cała operacja trwa 15-30 minut i wymaga jedynie klucza imbusowego oraz nowej głowicy ceramicznej. Dlatego otwór rewizyjny to nie fanaberia, a polisa ubezpieczeniowa na lata.

Checklist kontrolny przed oddaniem łazienki do użytku

Zanim wezwiesz ekipę sprzątającą, przejdź przez 25 punktów kontrolnych, które weryfikują poprawność montażu baterii podtynkowej. Pierwsza piątka dotyczy dokumentacji, kolejna piątka samego korpusu, następne grupy obejmują próby szczelności, hydroizolację i zgodność z projektem.

• Protokół próby ciśnieniowej z datą, ciśnieniem początkowym i końcowym.
• Zdjęcia korpusu w ścianie z widocznymi oznaczeniami CW (zimna) i ZW (ciepła).
• Faktura i karta gwarancyjna baterii z numerem seryjnym.
• Projekt instalacji z zaznaczonymi trasami rur i głębokościami osadzenia.
• Instrukcja producenta baterii w wersji papierowej lub PDF.
• Korpus wypoziomowany w pionie i poziomie (odchyłka maks. 1 mm/mb).
• Krawędź przyłączeniowa 3-5 mm ponad płaszczyzną gotowej ściany.
• Przyłącza zimnej i ciepłej wody zgodne z oznaczeniami (zimna prawo, ciepła lewo).
• Kołki rozporowe dokręcone momentem podanym przez producenta.
• Śrubunki dostępne przez otwór rewizyjny bez konieczności demontażu glazury.
• Brak kapiących złączek po 24-godzinnej próbie ciśnieniowej 6 bar.
• Ciśnienie na słuchawce minimum 1,2 bar przy jednoczesnym poborze 6 l/min.
• Temperatura stabilizuje się w ciągu 5-8 sekund od otwarcia zaworu.
• Brak szumów hydraulicznych i wibracji przy pełnym otwarciu.
• Folia w płynie nałożona dwuwarstwowo, łączna grubość minimum 0,5 mm.
• Taśma uszczelniająca w narożnikach ściana-podłoga i ściana-ściana.
• Rozeta maskująca przylega do glazury na całym obwodzie.
• Uchwyt dźwigni ustawiony pionowo przy temperaturze 38°C.
• Deszczownica i słuchawka dokręcone momentem 12-15 Nm.
• Brak zarysowań na elementach chromowanych po zakończeniu montażu.
• Otwór rewizyjny zakryty kafelkiem na magnesach neodymowych.
• Wylewka wannowa 20-25 cm nad krawędzią wanny.
• Słuchawka na drążku regulowana w zakresie 150-190 cm.
• Diverter przełącza strumień płynnie, bez zacięć i kapania.
• Zdjęcie gotowej baterii w stanie zamontowanym z widocznym numerem seryjnym.

Po pozytywnym przejściu całej checklisty łazienka jest gotowa do codziennego użytkowania. Pamiętaj, że wymiana baterii podtynkowej bez kucia pozostaje realna przez cały okres eksploatacji, o ile zachowałeś otwór rewizyjny i dokumentację producenta. Dobrze zamontowana instalacja powinna działać bez interwencji przez 15-20 lat, a po tym czasie wymieniasz jedynie cartridge ceramiczny za ułamek kosztu nowego zestawu.
