Jakie wymiary musi mieć bateria podtynkowa do umywalki

Chlapanie na ścianę, wylewka sięgająca ledwie do połowy misy, krzywy box, który trzeba kuć po raz drugi. To codzienność montaży, w których ktoś potraktował baterię podtynkową umywalkową po macoszemu i pominął jej wymiary. Wystarczy centymetrów różnicy, żeby cała armatura grała fałszywie, a remont zaczął kosztować dwa razy tyle niż planowałeś.

• Wysokość montażu baterii podtynkowej przy umywalce
• Głębokość boxa i odstępy przyłączy w ścianie
• Dobór wylewki i jej długości do misy umywalkowej
• Błędy wymiarowe przy montażu baterii podtynkowej
• Rury i instalacja doprowadzająca
• Montaż krok po kroku
• Wymiana i serwis baterii podtynkowej
• Box termostatyczny, osobna kategoria
• Kiedy warto, kiedy nie warto

Wysokość, na jakiej ląduje mieszacz, głębokość puszki w ścianie, długość wylewki dopasowana do misy, odstępy między rurkami zimnej i ciepłej wody, każdy z tych parametrów działa jak tryb w zegarku. Wystarczy źle ustawić jeden, a reszta się posypie. Dlatego poniżej rozkładam temat tak, jak tłumaczę go klientowi przy pierwszej kawie po oględzinach łazienki: konkretne liczby, realne tolerancje, mechanizmy, które stoją za każdym wymiarem.

Wysokość montażu baterii podtynkowej przy umywalce

Standardowa wysokość mieszacza podtynkowego przy umywalce to 100-120 cm od gotowej podłogi do osi korpusu, ale zakres rozszerzony sięga od 95 do 130 cm. Granice wynikają nie z widzimisię producenta, lecz z ergonomii dorosłej ręki i geometrii ramion: nachylenie barku w pozycji swobodnej wymaga, by dłoń trafiała na uchwyt bez unoszenia łokcia. Pomiar zawsze idzie od warstwy wykończonej, a nie od szlichty czy wylewki, bo kilka centymetrów różnicy potrafi zepchnąć baterię w strefę, w której zaczepia się o nią łokieć przy myciu zębów.

W małych łazienkach 4-5 m², gdzie blat umywalki sięga 85-90 cm, przyjmuje się oś mieszacza 15-20 cm powyżej rantu misy. To daje ok. 105 cm od podłogi. W wyższych zabudowach, typu 90-95 cm, oś baterii ląduje w okolicach 115 cm, wtedy ramię nie napina się przy odkręcaniu, a strumień spokojnie wpada do środka misy bez rozchlapywania.

Tabela wysokości montażowych dla typowych punktów

Tolerancje w tabeli to nie sugestia marketingowa, lecz widełki, w których korpus zmieści się w standardowy box montażowy bez kombinowania z kątownikami. Wyjście poza nie oznacza albo kucie ściany na nowo, albo stosowanie niestandardowych przedłużek, które kosztują trzy razy więcej od samego boxa.

Tolerancje obowiązują też w poziomie. Rozstaw przyłączy zimnej i ciepłej wody dla standardowej baterii umywalkowej to 150 mm z dopuszczalnym odchyłem ±5 mm. Każdy dodatkowy milimetr w bok wymusza użycie rozety maskującej o większej średnicy, a to już ślad na glazurze, którego nie da się ukryć.

W zabudowie karton-gips odstęp profili CW 50 mm musi zwiększyć się do minimum 75 mm w miejscu boxa, bo inaczej płyta nie zamknie się na gotowo. Cześć wykonawców wstawia w to miejsce stalowy wkład wzmacniający z przekroju 50x50x4 mm, skrzypi przy demontażu, ale utrzymuje baterię nawet przy 60 kg siły uchwytu.

Głębokość boxa i odstępy przyłączy w ścianie

Standardowy box podtynkowy ma głębokość 65-95 mm i mieści korpus baterii, gniazda przyłączy i mechanizm termostatyczny. Smukła wersja slim schodzi do 45-60 mm, ale kosztem pojemności, w takiej obudowie nie zmieści się już filtr siatkowy ani wkład antywapienny. Ściana, w której ląduje bateria, musi mieć minimum 70 mm czystej grubości po tynku, żeby box nie wystawał poza płaszczyznę wykończenia.

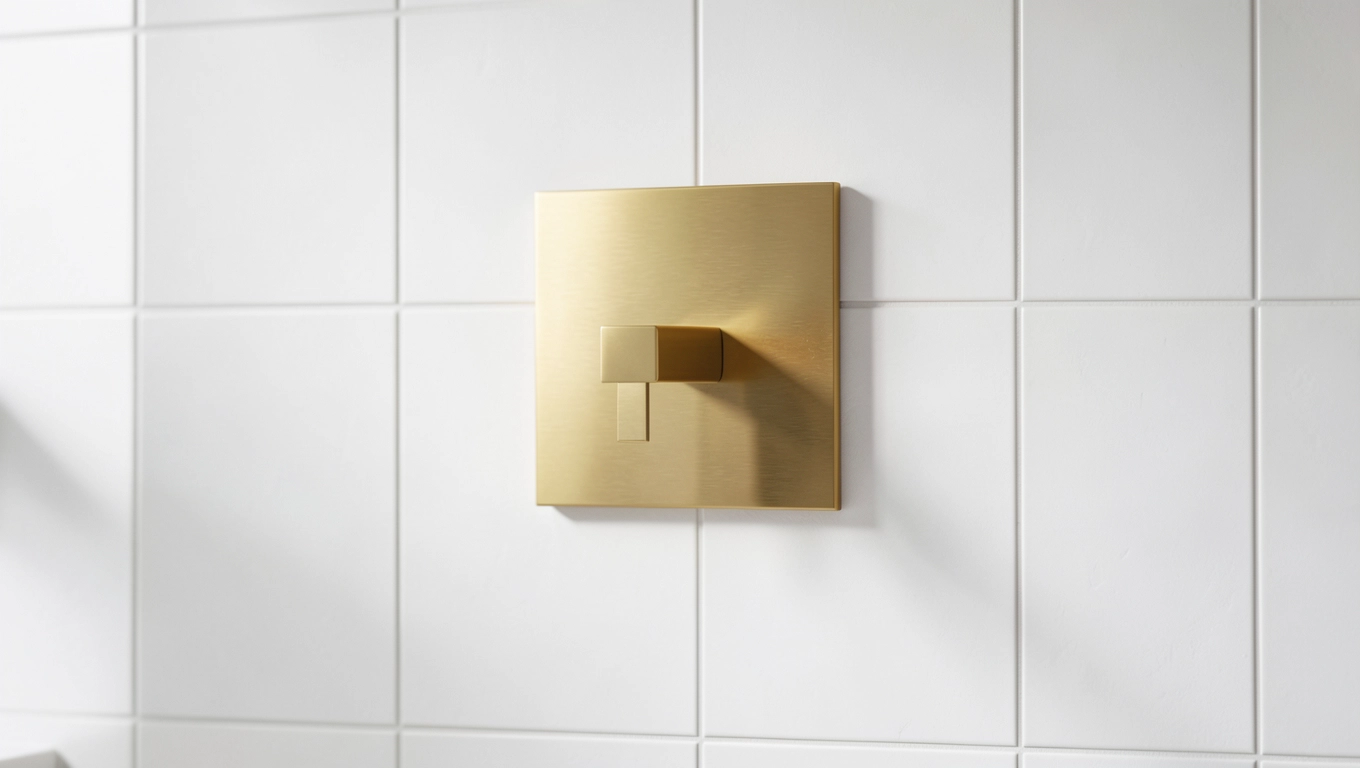

Wystawanie panelu maskującego ponad glazurę to kolejny parametr, którym ktoś się nie przejmuje, a potem nerwowo szuka czegoś do podkładki. Dopuszczalne 10-20 mm nad płaszczyznę ściany, w tym zakresie rozeta robi za naturalny element kompozycji i nie trzeba jej wtapiać. Mniej niż 10 mm i rozeta wygląda jak wciśnięta, więcej niż 20 mm i zaczyna chwytać na brzegach w trakcie czyszczenia.

Porównanie box standard vs. slim

Rury prowadzące do boxa powinny być w otulinie 4-5 cm, bez żadnych połączeń między pionem a punktem przyłącza. Łącznik w ścianie to pierwszy kandydat na awarię przy ciśnieniu powyżej 5 bar, bo zacisk po latach traci sprężystość, zwłaszcza gdy woda ma ponad 8°dH twardości. Jeśli musisz łączyć, użyj złączek zaprasowywanych z podwójnym o-ringiem, nie zaciskowych jednorazowych.

⚠️ W ścianie z GK rury PEX/Al/PEX 16 mm idą w otulinie EPDM 9 mm. Brak otuliny przy termostacie to różnica brzęczenia przy otwartym mieszaczu, przepływ przez miedzianą rurę przy ciśnieniu 3 bar generuje słyszalne wibracje przenoszone na płytę.

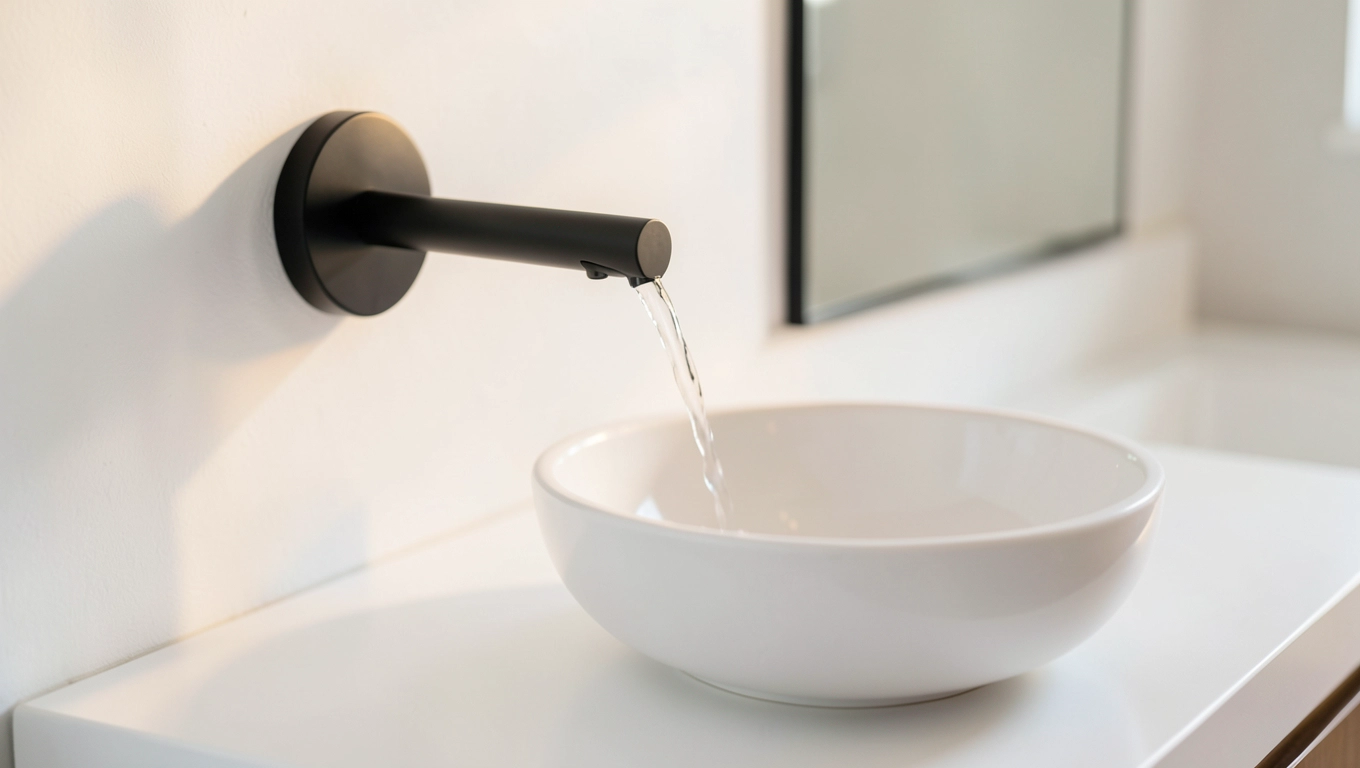

Dobór wylewki i jej długości do misy umywalkowej

Wylewka baterii podtynkowej ląduje 18-25 cm od ściany do osi strumienia, a sam strumień musi wpadać w przedział 1/3 do 1/2 głębokości misy. Zbyt krótka wylewka powoduje, że woda uderza w przednią ściankę i chlapie po blacie, zbyt długa, strumień trafia za blisko odpływu i podtapia blat, a przy okapniku szkło zaczyna buzować.

Długość wylewki liczy się od płaszczyzny ściany, a nie od rozetki, bo w boxie podtynkowym wylewka wkręca się w wyjście na 1/2 cala schowane pod rozetą. Standardowe długości handlowe to 16, 19, 22 i 25 cm. Misa o głębokości 12 cm i szerokości 45 cm wymaga wylewki 19-22 cm, żeby strumień wpadał w środek geometryczny, a nie na krawędź.

Reguła trójkąta uderzenia

Geometryczna zasada jest prosta: odległość wylewka-środek misy dzielona przez wysokość montażu wylewki nad rantem musi mieścić się w przedziale 0,6-0,8. Przy wylewce 25 cm nad blatem i odległości 22 cm od ściany masz 22/25 = 0,88, za płasko, strumień będzie się rozbijał o dno. Skróć wysokość do 18 cm, wychodzi 1,22, też niedobrze. Dopiero przy 19 cm nad rantem dostajesz 22/19 = 1,15, a przy 22 cm, 1,0. Stąd widełki 18-25 cm na długości wylewki wynikają z fizyki strumienia, nie z katalogu producenta.

Misa nablatowa wymaga dłuższej wylewki niż wpuszczana w blat. Przy blacie o grubości 4 cm misa nablatowa leży 10-12 cm wyżej niż wpuszczana, więc odległość wylewki od powierzchni wody rośnie, a to wydłuża tor strumienia i zwiększa chlapanie. Kompensuje się wylewką krótszą o 2-3 cm niż dla misy wpuszczanej, bo geometria jest odwrócona.

Przy misach ceramicznych o wewnętrznej średnicy 28 cm najlepiej sprawdzają się wylewki 19 cm zamontowane 25 cm nad rantem. Krótsze będą chlapać po obwodzie, dłuższe, wpadać za blisko spodu.

Błędy wymiarowe przy montażu baterii podtynkowej

Kucie ściany po zamontowaniu glazury to najczarniejszy scenariusz, ale najczęstszym błędem jest źle zmierzona oś baterii względem odpływu. Fuga odpływu powinna znaleźć się dokładnie pod końcówką wylewki przy normalnym, spokojnym strumieniu, przy temperaturze 38°C, ciśnieniu 2,5 bar i perlatorze. Nie przy maksymalnym odkręceniu na zimno, bo wtedy strumień jest zupełnie inny.

Drugi klasyk to umieszczenie boxa za blisko krawędzi wnęki na lustro. Lustro odsunięte od ściany 30 mm zasłania box przy każdym podejściu, a dojście do rozeta wymaga zdjęcia lustra z uchwytu. W standardowej zabudowie lustro wisi 35-40 cm od osi baterii, więc boxa sadzi się minimum 25 cm od wewnętrznego narożnika wnęki.

Cztery błędy, które widuję co tydzień

• Łączenie rur PEX w ścianie bez dostępu do złączki, pierwsze miejsce do zerwania przy skoku ciśnienia.
• Zapominanie o otulinie na odcinku pionowym przy termostacie, brzęczenie po pół roku.
• Mierzenie wysokości mieszacza od szlichty, a od podłogi finalnej, różnica 35-50 mm rozwala ergonomikę.
• Montaż rozet przed testem ciśnieniowym, jeśli przecieka, zdzierasz glazurę zamiast dokręcić złączkę.

⚠️ Przed zakryciem boxa tynkiem zawsze robi się próbę ciśnieniową 6 bar przez 30 minut. Instalacja aluminiowo-plastikowa toleruje tę wartość, ale połączenia zaciskane jednorazowe nie, dlatego w nowych realizacjach idzie wyłącznie zaprasowywanie z podwójnym o-ringiem zgodnie z PN-EN 1254-3.

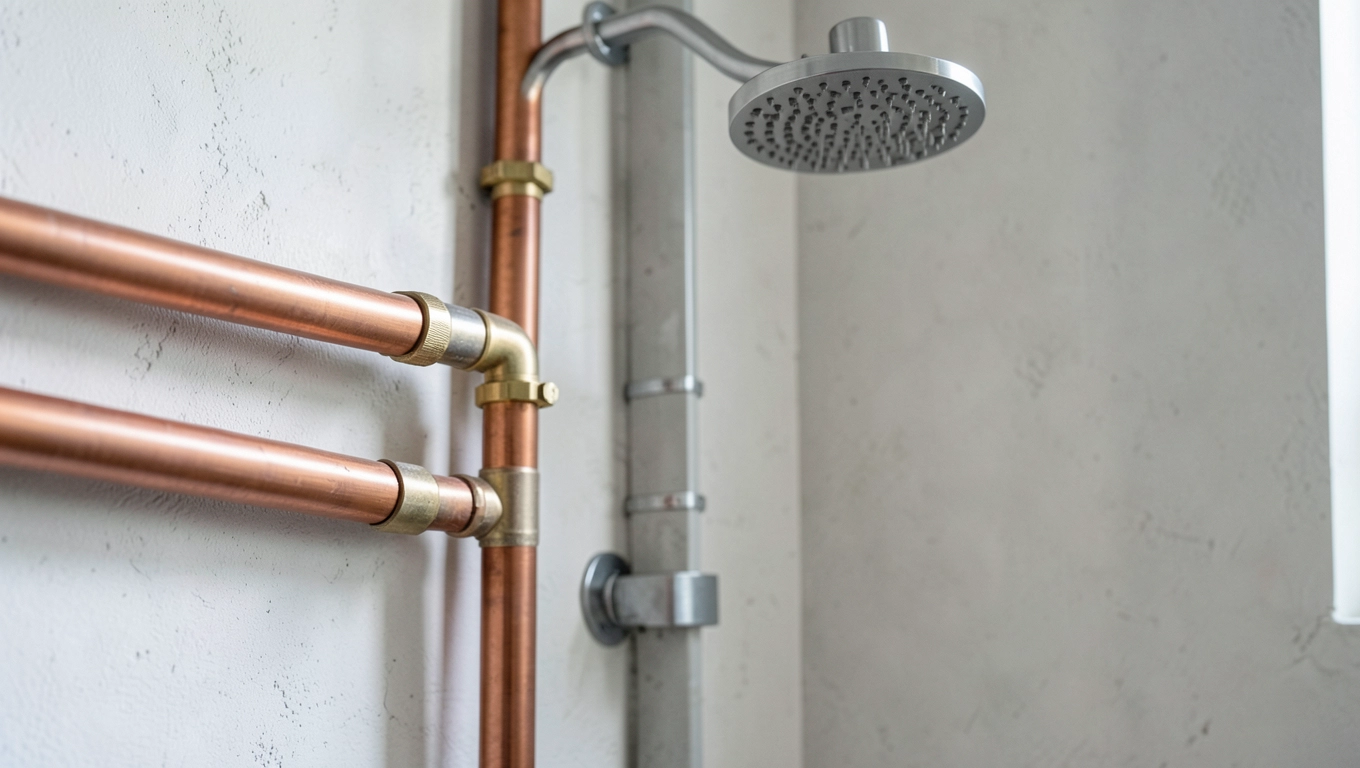

Rury i instalacja doprowadzająca

Do baterii podtynkowej w łazienkach domowych ciągnie się rurę PEX/Al/PEX 16 mm dla przyłączy zimnej i ciepłej wody, a odgałęzienia do deszczownicy, 20 mm. Miedź 15 mm stosuje się w systemach premium lub przy wysokim ciśnieniu powyżej 6 bar. Stal nierdzewna karbowana 18 mm trafia do starych remontów z rurą żeliwną, gdzie trzeba ominąć trudny łuk.

Tabela średnic vs. przepływ

Termostatyczna bateria podtynkowa potrzebuje powrotu cyrkulacyjnego, rurę cyrkulacji prowadzi się równolegle do ciepłej, w tej samej otulinie. Bez tego zimny start przy otwarciu trwa 4-7 sekund, co przy 60°C daje niezłą fontannę z ręki. Rura cyrkulacyjna ma średnicę 12 mm i idzie pod kątem prostym do pionu, zawsze z zachowaniem spadku 0,5% w kierunku źródła ciepła.

Standardy, do których musi dopasować się całość, są dwie. PN-EN 1111 dotyczy zaworów wodociągowych o regulowanej temperaturze, a PN-EN 817, zaworów jednouchwytowych o mechanicznej regulacji. Korpus baterii podtynkowej musi mieć oznaczenie tych norm na etykiecie lub w karcie technicznej, brak oznaczenia oznacza, że element przeszedł wyłącznie wewnętrzną kontrolę producenta.

Montaż krok po kroku

Remont łazienki zaczyna się od rozmierzenia osi baterii na ścianie, ale zanim ktokolwiek ruszy młot, warto położyć wszystko na podłodze: box, rozeta, korpus, rury, otuliny, złączki, klucz dynamometryczny, poziomicę laserową, próbnik ciśnienia. Brak jednej złączki w trakcie montażu oznacza bieg do marketu z boxem otwartym na pół ściany i wilgocią wchodzącą w tynk.

Lista narzędzi i materiałów

• Poziomica laserowa krzyżowa (dokładność 0,3 mm/m)
• Zaprasowywarka z matrycami 16 i 20 mm
• Klucz dynamometryczny 10-60 Nm
• Próbnik ciśnienia hydraulicznego z manometrem do 10 bar
• Nożyce do rur PEX z prowadnicą kątową
• Box podtynkowy z zestawem montażowym (szpilki, kołki, osłona ochrona)
• Rura PEX/Al/PEX 16 mm, 8-12 m z zapasem 20%
• Otulina EPDM 9 mm, taka sama długość co rura
• Rozety maskujące i uchwyt mocujący z hex 3 mm

Etapy montażu

Krok 1. Wytyczenie osi. Oś korpusu przykładasz do ściany, zaznaczasz laserowo w poziomie i pionie, sprawdzasz odległość od osi odpływu. Krzyż laserowy musi pokrywać się z punktem środkowym boxa z dokładnością ±1 mm. ⚠️ Tu najczęściej popełniają błąd, punkt laserowy ustawiają na rozeta zamiast na oś korpusu i potem rozeta siedzi 5 mm obok.

Krok 2. Kucie wnęki na box. W ścianie murowanej dłutem i młotkiem wycinasz prostokąt 110x110 mm na głębokość 70-90 mm. W GK wycinasz piłką otwornicą 110 mm, a pod spód wstawiasz stalowy wkład wzmacniający. ⚠️ Zbyt płytka wnęka oznacza box wystający ponad płaszczyznę, nigdy nie kuś dodatkowej głębokości po położeniu glazury.

Krok 3. Prowadzenie rur. Rury zimnej i ciepłej wody prowadzisz od rozdzielacza do boxa w otulinie, bez łączeń po drodze. Każdy łuk wykonujesz sprężyną do gięcia o promieniu 5x średnica. Otulina musi być ciągła, bez przerw przy przejściach przez GK. ⚠️ Brak otuliny na termostacie objawia się brzęczeniem po kilku miesiącach.

Krok 4. Osadzenie boxa. Box przykręcasz do ściany kołkami rozporowymi 8 mm, sprawdzasz poziomnicą, zakładasz osłonę ochronną na czas tynkowania. Rury PEX wchodzą w przyłącza 3/4 cala i dokręcasz je kluczem dynamometrycznym momentem 25 Nm. ⚠️ Za mocno dokręcone złączki pękają po sezonie grzewczym.

Krok 5. Próba ciśnieniowa. Napełniasz instalację wodą, odcinasz od rozdzielacza, podłączasz pompę próbną 6 bar i czekasz 30 minut. Spadek ciśnienia oznacza nieszczelność, szukasz mydlaną wodą lub papierową bibułą. ⚠️ Pomijanie tej próby to najczęstsza przyczyna zalania po zamontowaniu glazury.

Krok 6. Tynkowanie i glazura. Zasłaniasz boxa osłoną, tynkujesz ścianę, kładziesz glazurę. Po wyschnięciu fug (minimum 24 h) ściągasz osłonę, sprawdzasz czy rura wystaje 10-20 mm ponad glazurę. ⚠️ Tu najczęściej popełniają błąd, obcinają rurę równo z glazurą i potem nie mają czym chwycić przy osadzaniu rozety.

Krok 7. Montaż rozety i uchwytu. Rozeta dociska się do glazury na uszczelce silikonowej, korpus baterii osadzasz w boxie na wcisk lub śrubami imbusowymi, uchwyt mocujesz na trzpieniu z hexem 3 mm. Sprawdzasz działanie zimnej, ciepłej, mieszania. ⚠️ Uchwyt dokręcony za mocno blokuje mechanizm ceramiczny po kilku użyciach.

Przed pierwszym użyciem odkręć perlator i przepuść przez baterię 10 litrów wody przy pełnym otwarciu, wypłuczesz resztki folii ochronnej i opiłków z rur.

Wymiana i serwis baterii podtynkowej

Serwis baterii podtynkowej zaczyna się od zdjęcia rozety, najczęściej na wcisk, rzadziej na dwa wkręty imbusowe. Pod rozeta siedzi wkład ceramiczny 35 mm wymienny na nowy, albo głowica termostatyczna, którą wymieniasz przy temperaturze niestabilnej. Koszt samego wkładu to 80-250 PLN, robocizna z dojazdem 200-400 PLN.

Całkowita wymiana boxa (a nie tylko wkładu) ma sens tylko przy korozji korozyjnej w instalacji stalowej trwającej latami, wtedy wycinasz box, rozszerzasz otwór i osadzasz nowy na zaprawie montażowej. Demontaż starego boxa wiąże się z rozebraniem fragmentu glazury, dlatego przy pierwszym montażu warto zostawić rewizję: rozeta na klips zamiast na klej, tak żeby ściągnąć ją palcami bez pacyka.

Kiedy wymieniać, kiedy naprawiać

• Wymiana wkładu ceramicznego, gdy z uchwytu kapie lub obraca się opornie.
• Wymiana głowicy termostatycznej, gdy temperatura skacze, choć wkład jest nowy.
• Wymiana boxa, przy korozji zewnętrznego korpusu lub pęknięciu złączki w ścianie.
• Czyszczenie perlatora, przy ciśnieniu spadającym o 30% względem nowego.

Czas wymiany wkładu przez fachowca to zwykle 45-90 minut. Roboty nie wymaga zamykania całej instalacji, wystarczy zawór odcinający przed boxem, w nowych realizacjach montuje się zawory kątowe 1/2 cala bezpośrednio na rurach, co skraca czas wymiany o połowę. Bez zaworów odcinających trzeba zakręcić wodę w całej łazience, co ma sens tylko przy bateriach starszej generacji z lat 90.

Box termostatyczny, osobna kategoria

Termostatyczna bateria podtynkowa wymaga głębszego boxa, 90-110 mm, i dodatkowej rury cyrkulacyjnej. Korpus takiej baterii ma wbudowany element termostatyczny reagujący na zmianę temperatury wody wlotowej w granicach ±1°C. Efekt to stabilna temperatura strumienia nawet przy spadku ciśnienia w sieci wodociągowej z 3 do 1,5 bar.

Koszt termostatu podtynkowego zaczyna się od 1200 PLN za sam korpus i rozeta, a pełny zestaw z dwoma wyjściami (np. słuchawka plus deszczownica) przekracza 2500 PLN. Inwestycja zwraca się po 4-5 latach w domach z dziećmi, gdzie stabilna temperatura to nie luksus, lecz ochrona przed oparzeniem. Norma PN-EN 1111 wymaga przy termostatach blokady temperatury powyżej 38°C, element blokady musi działać bez dodatkowej kalibracji, fabrycznie.

W domach z zasobnikiem ciepłej wody o pojemności do 200 litrów termostat podtynkowy nie ma sensu, czas oczekiwania na ciepłą wodę jest tak krótki, że stabilność temperatury nie rekompensuje ceny. Inaczej w domach z podgrzewaczem przepływowym albo węzłem ciepłowniczym, tam termostat pracuje non-stop i pokazuje pełnię zalet.

Kiedy warto, kiedy nie warto

Bateria podtynkowa przy umywalce to wydatek 600-2500 PLN za sam zestaw, plus 800-2000 PLN za robociznę z kucie i glazurą. Efekt to czysta ściana bez rur, łatwiejsze sprzątanie, nowoczesna bryła. Minusy: trudniejszy serwis, wyższe koszty wymiany wkładu, konieczność planowania rozmieszczenia przed remontem.

Bateria podtynkowa vs. natynkowa, porównanie

Bateria podtynkowa wygrywa w łazienkach od 6 m² w górę, gdzie liczy się czysta linia ściany i ograniczona przestrzeń blatu. Przegrywa w małych łazienkach 3-4 m², gdzie box zabiera kawałek i tak krótkiej ściany. Tam pozostaje natynkowa -1 śrubowa, montowana na trzy otwory w glazurze bez kucia.

⚠️ Nie montuj baterii podtynkowej w ścianie nośnej żelbetowej bez konsultacji z konstruktorem. Każdy centymetr kucia obniża nośność słupa lub podciągu, a prowadzenie rur w betonie wymaga przebić przez zbrojenie, co wymaga projektu zamiennego.

Standardy i przepisy

Montaż baterii podtynkowej podlega dwóm normom zharmonizowanym i wymogom warunków technicznych budynków. Szczelność instalacji sprawdza się zgodnie z PN-EN 1254-3 (złączki do rur metalowych), a same baterie muszą odpowiadać PN-EN 817 (zawory jednouchwytowe mechaniczne) lub PN-EN 1111 (zawory z regulacją termiczną). W budynkach mieszkalnych obowiązuje też rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), w szczególności dział IX dotyczący instalacji wodociągowych.

Wodomierz musi stać w strefie dostępnej, a zawór odcinający przed baterią podtynkową w odległości nieprzekraczającej 1,2 m od osi korpusu, tak, żeby przy awarii dało się odciąć wodę bez wchodzenia w ścianę.

Źródła danych i normy

Wymiary montażowe i tolerancje oparto na normach PN-EN 1111 i PN-EN 817 dostępnych przez Polski Komitet Normalizacyjny (pkn.pl), rozporządzeniu w sprawie warunków technicznych budynków (isap.sejm.gov.pl), oraz kartach technicznych wiodących producentów armatury dostępnych w bibliotece branżowej pl InstalReporter.pl. Przepływy i średnice rur zweryfikowano na podstawie materiałów producentów systemów PEX (Uponor, Henco, KAN-therm) publikowanych na stronach katalogowych poszczególnych marek.
