Montaż baterii podtynkowej do wanny wolnostojącej krok po kroku

Wanna wolnostojąca w centrum łazienki to marzenie, które wielu inwestorów realizuje w pojedynczym remoncie. Problem zaczyna się w momencie, gdy trzeba dobrać do niej armaturę, a ściana, przy której ma stać, nie pozwala na klasyczne rozwiązanie natynkowe. Bateria podtynkowa do wanny wolnostojącej rozwiązuje tę sprzeczność geometryczną, ale wymaga precyzyjnego planowania na etapie, w którym ściany są jeszcze surowe. Źle wykonana instalacja podtynkowa kończy się kuciem glazury, więc margines błędu jest minimalny. W poniższym tekście znajdziesz konkretne wymiary, kolejność prac i listę pułapek, które w filmach instruktażowych zwykle pomijają.

• Wysokość i rozstaw przyłączy baterii podtynkowej do wanny wolnostojącej
• Instalacja PEX pod baterię podtynkową do wanny wolnostojącej
• Próba ciśnieniowa i tynkowanie baterii podtynkowej do wanny wolnostojącej
• Montaż elementów zewnętrznych baterii podtynkowej do wanny wolnostojącej
• Najczęstsze błędy przy montażu baterii podtynkowej do wanny wolnostojącej

Wysokość i rozstaw przyłączy baterii podtynkowej do wanny wolnostojącej

Najczęstsze źródło problemów to nie sama armatura, lecz jej pozycja względem wanny. Korpus baterii podtynkowej montuje się w ścianie na wysokości 20-25 cm nad górną krawędzią wanny, mierząc od osi przyłączy do rantu. Taki zakres zapewnia swobodny dostęp do dźwigni i jednocześnie nie utrudnia wchodzenia do wanny. Wartości poniżej 20 cm powodują, że użytkownik uderza kolanem o baterię przy każdym kąpieli; powyżej 30 cm ergonomia przełącznika prysznica zaczyna irytować.

Rozstaw przyłączy ciepłej i zimnej wody wynosi standardowo 150 mm i odpowiada rozstawowi trzpieni większości korpusów dostępnych w Polsce. W praktyce oznacza to, że między osiami rur PEX należy odmierzyć tę wartość co do milimetra, ponieważ przy rozstawie 152 mm rozeta maskująca nie zakryje rur, a przy 148 mm trzpienie nie wejdą w gniazda. Tolerancja ±2 mm to maksimum, które tolerują regulatory ceramiczne.

Głębokość zabudowy korpusu zależy od producenta i wynosi od 70 do 110 mm w najpopularniejszych modelach. W ścianie z cegły pełnej nie stanowi to kłopotu; w ścianie z płyt kartonowo-gipsowych na profilu trzeba zastosować specjalne stelaże montażowe lub pogłębione ramy instalacyjne. Korpus powinien wystawać ze ściany na tyle, aby po nałożeniu tynku (zwykle 15-20 mm) i glazury (4-12 mm) płaszczyzna montażowa znalazła się idealnie w jednej linii z licem ściany.

Ponieważ wanna wolnostojąca stoi zwykle 50-80 cm od ściany, warto rozważyć montaż baterii na ścianie bocznej lub na specjalnym słupku instalacyjnym. Słupek taki można obmurować lub zabudować płytą, uzyskując efekt monolitu ściennego, który podkreśla charakter wanny. W takim wariancie korpus montuje się w zabudowie o grubości 120-140 mm, a przestrzeń pod wanną wykorzystuje się do prowadzenia podejść kanalizacyjnych.

Kiedy planujemy rozmieszczenie, pomocny okaże się szablon papierowy dostarczany przez producenta korpusu. Naklejenie go na ścianę przed tynkowaniem eliminuje zgadywanie i pozwala hydraulikowi precyzyjnie ustawić kolano PEX. Brak szablonu w opakowaniu to sygnał ostrzegawczy: oznacza, że producent nie dostarcza informacji potrzebnych do prawidłowego montażu, a to zawsze przekłada się na późniejsze reklamacje.

Instalacja PEX pod baterię podtynkową do wanny wolnostojącej

Rury PEX o średnicy 16 × 2 mm dominują w domowych instalacjach wodociągowych i stanowią rozsądny wybór także w przypadku baterii podtynkowej. Ich zaletą jest giętkość, która pozwala ominąć narożniki bez stosowania kształtek, a także pamięć kształtu ułatwiająca utrzymanie stałego spadku. Rurę prowadzi się od rozdzielacza lub od pionu do korpusu baterii w peszelu ochronnym, który chroni ją przed ścieraniem o beton i umożliwia wymianę bez kucia.

PEX układa się w peszelu zawsze z minimalnym spadkiem 0,5% w kierunku rozdzielacza. Spadek odprowadza powietrze podczas napełniania instalacji i umożliwia całkowite spuszczenie wody w razie konserwacji. Brak spadku to cicha, ale dokuczliwa usterka: w najwyższym punkcie instalacji gromadzą się pęcherzyki powietrza, co objawia się szumem i nierównomiernym strumieniem wody w baterii.

Mocowanie rury do ściany odbywa się za pomocą uchwytów clip co 40-50 cm na odcinkach prostych i co 15 cm na łukach. Zbyt rzadkie mocowanie powoduje, że rura drga przy zmianach ciśnienia, a wibracje przenoszą się na ścianę i dają efekt bębnienia. Przy okrężnych łukach o promieniu mniejszym niż pięciokrotność średnicy rury (czyli poniżej 80 mm dla PEX 16) należy używać kolan prowadzących, ponieważ zagięcie wciskane powoduje spłaszczenie przekroju i spadek przepływu o 15-20%.

Połączenie rury PEX z korpusem baterii realizuje się złączkami zaciskowymi lub skręcanymi, dostarczanymi zwykle w komplecie z korpusem. Złączkę wsuwa się na rurę do wyczuwalnego oporu tulei wewnętrznej, po czym dokręca kluczem płaskim z momentem 20-25 Nm. Zbyt mocne dokręcenie rozszczelnia o-ring, zbyt słabe powoduje powolny wyciek, który ujawnia się dopiero po kilku miesiącach pod ciśnieniem roboczym.

Rury PEX nie wolno prowadzić w pobliżu przewodów elektrycznych ani w strefach narażonych na promieniowanie UV. Światło słoneczne degraduje polietylen sieciowany w ciągu kilku tygodni, a pole elektryczne indukuje prądy błądzące, przyspieszające korozję metalowych złączek.

Miedź i stal nierdzewna ustępują PEX-owi w łatwości montażu, ale wygrywają w odporności na temperaturę i uszkodzenia mechaniczne. W praktyce domowej, gdzie temperatura wody nie przekracza 60°C, PEX zachowuje pełną sprawność przez dekady, a jego montaż nie wymaga lutowania ani specjalistycznych narzędzi.

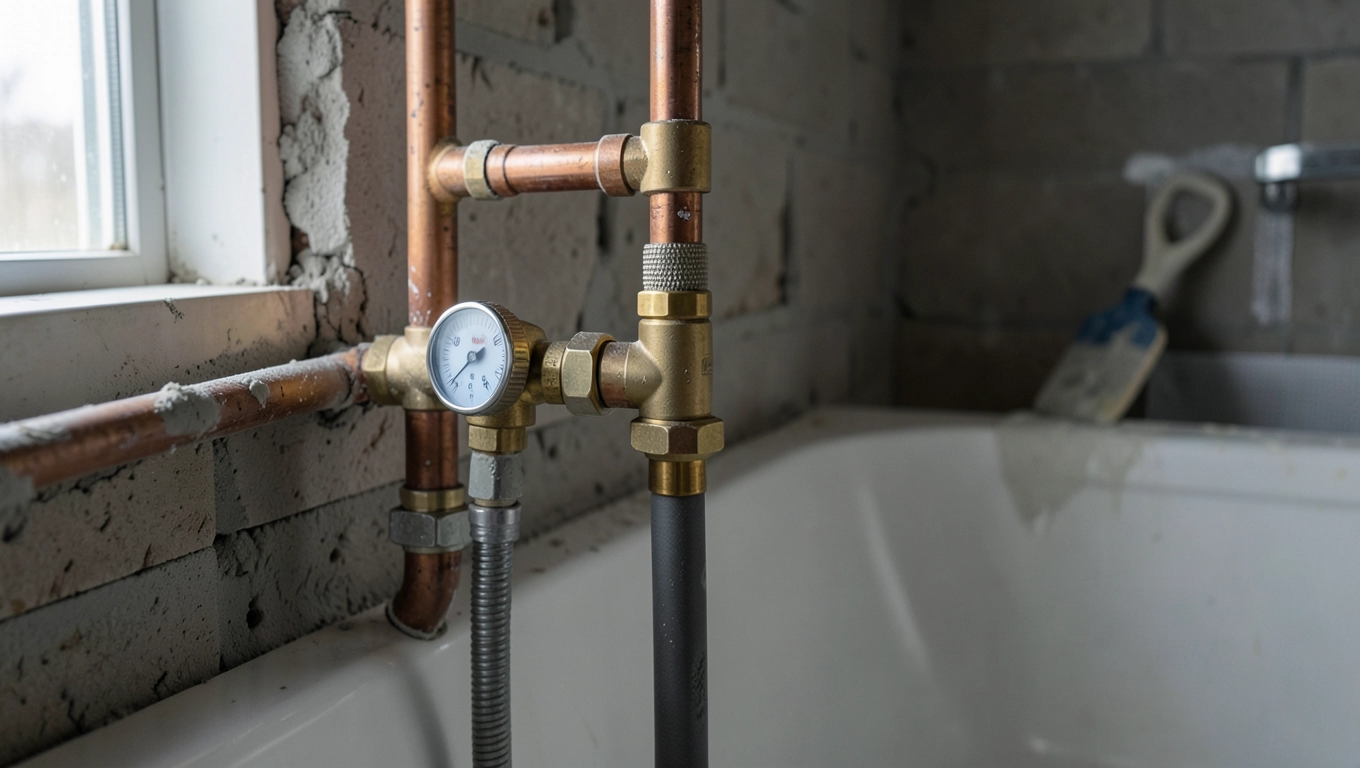

Próba ciśnieniowa i tynkowanie baterii podtynkowej do wanny wolnostojącej

Próba ciśnieniowa to jedyny moment, w którym można wykryć nieszczelność bez kucia ściany. Po zamontowaniu korpusu i podłączeniu rur PEX, ale przed nałożeniem tynku, instalację napełnia się wodą i podnosi ciśnienie do 6-10 bar, czyli 1,5-krotność ciśnienia roboczego, na 30 minut. Spadek ciśnienia o więcej niż 0,2 bar świadczy o nieszczelności, którą trzeba zlokalizować i usunąć przed dalszymi pracami.

Do próby używa się ręcznej pompki hydraulicznej lub elektrycznej pompy prób ciśnieniowych. Manometr powinien mieć dokładność co najmniej 0,1 bar i być skalibrowany, ponieważ zawyżone wskazania maskują wolne wycieki. Wynik próby odnotowuje się w protokole z datą, godziną, ciśnieniem początkowym i końcowym; dokument ten bywa wymagany przy odbiorze instalacji przez inspektora nadzoru budowlanego.

Po pozytywnej próbie ciśnieniowej na trzpienie korpusu nakłada się zaślepki ochronne z tworzywa, a sam korpus osłania się folią malarską lub piankową osłoną producenta. Osłona chroni wewnętrzne mechanizmy przed pyłem i wilgocią z tynku, które mogłyby skrócić żywotność uszczelek nawet o 40%. Wielu hydraulików pomija ten krok, bo zaślepki kosztują kilkanaście złotych, a konsekwencje widać dopiero po dwóch latach użytkowania.

Tynkowanie na mokro bez osłony korpusu to jeden z najczęstszych błędów wykonawczych. Zaprawa wchodzi w szczeliny regulatora ceramicznego, a po wyschnięciu blokuje jego ruch. Efektem jest dźwignia, która po kilku miesiącach zaczyna się zacinać, a wymiana regulatora wymaga kucia glazury.

Tynk nakłada się warstwami: pierwsza warstwa wyrównuje płaszczyznę ściany, druga wypełnia zagłębienie wokół korpusu. Grubość tynku wokół korpusu nie powinna przekraczać 20 mm, ponieważ grubsza warstwa pęka przy osiadaniu budynku i odspaja się od blachy korpusu. Po wyschnięciu tynku (zwykle 7-14 dni dla tynków cementowo-wapiennych) instalację poddaje się ponownej próbie ciśnieniowej przy ciśnieniu roboczym 3-4 bar przez 15 minut, aby potwierdzić szczelność po cyklach termicznych.

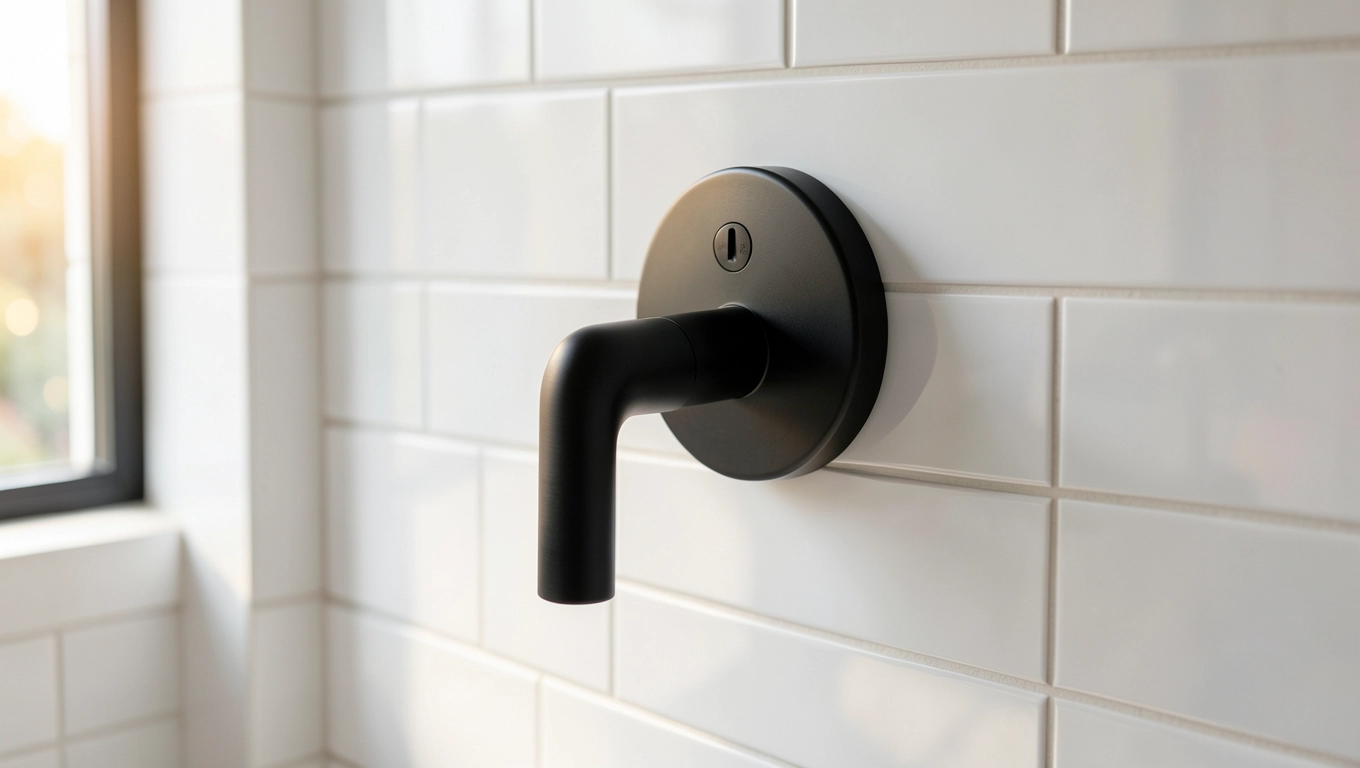

Montaż elementów zewnętrznych baterii podtynkowej do wanny wolnostojącej

Elementy zewnętrzne, czyli rozeta, dźwignia, wylewka i przełącznik prysznica, montuje się po ułożeniu glazury i fugowaniu. Rozeta maskuje krawędź otworu w ścianie i jednocześnie centruje dźwignię na osi korpusu. Nakłada się ją na silikon sanitarny lub na uszczelkę gumową dostarczoną w zestawie; silikon zapewnia trwałe uszczelnienie, ale utrudnia późniejszy demontaż, uszczelka pozwala zdjąć rozetę bez narzędzi.

Dźwignię montuje się na trzpieniu regulatora ceramicznego i przykręca śrubą imbusową zwykle 2,5 mm. Moment dokręcenia wynosi 3-4 Nm; zbyt mocne dokręcenie ścina śrubę, zbyt słabe powoduje, że dźwignia obraca się na trzpieniu pod wpływem strumienia wody. Wielu producentów stosuje śruby z łbem zrywalnym, które po dokręciu odłamują się, gwarantując prawidłowy moment.

Wylewkę baterii podtynkowej dobiera się do modelu korpusu, ponieważ gwint przyłączeniowy i długość trzpienia różnią się między producentami. Standardem jest gwint G 1/2 o rozstawie 150 mm, ale same końcówki wylewek mają różne kształty, co wpływa na zasięg strumienia. Przy wannie wolnostojącej odstawionej 50 cm od ściany wylewka powinna mieć długość co najmniej 18 cm, aby woda trafiała do wanny bez rozpryskiwania po jej krawędzi.

Wąż prysznicowy przykręca się do wyjścia w korpusie przez uszczelkę stożkową; dokręcenie ręczne o 1/4 obrotu kluczem zapewnia szczelność. Brak uszczelki powoduje kapanie przy każdym użyciu prysznica, a użycie zbyt dużej siły ściska uszczelkę i przyspiesza jej zużycie. Po zamontowaniu wszystkich elementów przeprowadza się próbę funkcjonalną: odkręcenie obu pokręteł, przełączenie między wylewką a prysznicem, sprawdzenie szczelności przy pełnym ciśnieniu.

Najczęstsze błędy przy montażu baterii podtynkowej do wanny wolnostojącej

Lista błędów zaczyna się od złej wysokości montażu. Korpus umieszczony 40 cm nad wanną wymusza nienaturalne sięganie do dźwigni i sprawia, że bateria staje się dekoracją zamiast narzędzia. Odwrotnie: korpus na poziomie 10 cm nad wanną utrudnia wchodzenie i wychodzenie, a przy dłuższej kąpieli użytkownik opiera się o niego plecami.

Drugi błąd to brak próby ciśnieniowej. Wielu wykonawców pomija ją, ponieważ instalacja wizualnie nie wykazuje wycieków. Problem polega na tym, że nieszczelność pod ciśnieniem roboczym 3 bar może ujawnić się dopiero pod 6 bar próbnych, a jej lokalizacja po tynkowaniu wymaga kucia. Godzina próby ciśnieniowej oszczędza tydzień prac rozbiórkowych.

Trzeci błąd to krzywe mocowanie korpusu. Nawet milimetrowe odchylenie od pionu lub poziomu przekłada się na wychyloną rozetę i dźwignię, która nie wraca do pozycji neutralnej. Efekt nie rzuca się w oczy na suchej ścianie, ale po zamontowaniu elementów zewnętrznych staje się widoczny i irytujący. Poziomica laserowa na etapie montażu kosztuje kilkanaście złotych, poprawki po glazurowaniu kilka tysięcy.

Czwarty błąd to prowadzenie PEX bez peszla. Rura w styropianowej izolacji wygląda poprawnie, ale przy osiadaniu budynku ściera się o beton i w efekcie pęka po 5-8 latach. Peszel ochronny z tworzywa eliminuje to ryzyko i umożliwia wymianę rury bez kucia, co w kontekście 50-letniej trwałości instalacji ma realne znaczenie.

Piąty błąd to niedokładne spasowanie rozstawu 150 mm. Odchyłka 5 mm powoduje, że trzpienie regulatora ceramicznego wchodzą w gniazda pod kątem, co przyspiesza zużycie uszczelek. Sprawdzenie rozstawu suwmiarką przed montażem korpusu trwa minutę, a wymiana uszczelki po dwóch latach eksploatacji wymaga demontażu dźwigni, rozety i odkręcenia regulatora specjalistycznym kluczem.

Szósty błąd to montaż baterii bez osłony przed tynkowaniem. Zaprawa wchodzi w szczeliny regulatora i zasycha w pozycji otwartej, przez co dźwignia blokuje się po kilku miesiącach. Osłona producenta lub folia malarska kosztuje grosze, a demontaż zatkanego regulatora wymaga kucia glazury i wymiany całego korpusu.

Siódmy błąd to brak izolatora galwanicznego na łączeniu PEX ze stalą ocynkowaną w starych instalacjach. Bez mosiężnego lub brązowego przejścia w ciągu kilku lat następuje korozja stykowa, która perforuje rurę stalową. W budynkach po termomodernizacji, gdzie łączy się nowe odcinki PEX ze starą stalą, mosiądz lub tworzywo separujące to element obowiązkowy, nie opcjonalny.

Checklista przed tynkowaniem: próba ciśnieniowa pozytywna, zaślepki na trzpieniach, osłona korpusu, poziom i pion sprawdzone poziomicą laserową, rozstaw 150 mm potwierdzony suwmiarką, głębokość zabudowy w płaszczyźnie przyszłej glazury, oznaczenie lokalizacji na ścianie markerem wodoodpornym, dokumentacja fotograficzna dla przyszłych pokoleń, izolator galwaniczny na łączeniu materiałów, peszel ochronny na całej długości PEX.

Czas realizacji całego montażu w przypadku amatora z podstawowym doświadczeniem hydraulicznym wynosi 3-5 godzin samej pracy, plus 7-14 dni schnięcia tynku. W przypadku zatrudnienia fachowca czas skraca się do 1-2 godzin, ale koszt robocizny w 2025 roku oscyluje wokół 250-450 zł za punkt montażowy, co stanowi znaczącą część budżetu całej baterii.

Bateria podtynkowa do wanny wolnostojącej łączy estetykę z ergonomią, ale wymaga precyzji, której nie toleruje się w rozwiązaniach natynkowych. Każdy milimetr odchylenia, każda pominięta próba ciśnieniowa i każdy brak osłony procentuje kosztami w skali miesięcy i lat. Warto potraktować tę instalację jako inwestycję w spokój ducha, nie tylko w wygląd łazienki. Podziel się w komentarzu swoimi doświadczeniami z montażem podtynkowym: co zaskoczyło Cię najbardziej, a co chciałbyś wiedzieć przed rozpoczęciem prac.

Źródła danych i norm: PN-92/B-01706 (Instalacje wodociągowe. Wymagania w projektowaniu), PN-EN 806-1:2004 (Wymagania dotyczące instalacji wodociągowych), katalogi techniczne producentów korpusów baterii podtynkowych (Cersanit, Grohe, Kludi, Ferro), cenniki hurtowni instalacyjnych 2025, instrukcje montażowe systemów PEX (Uponor, Wavin, Kan-therm).
