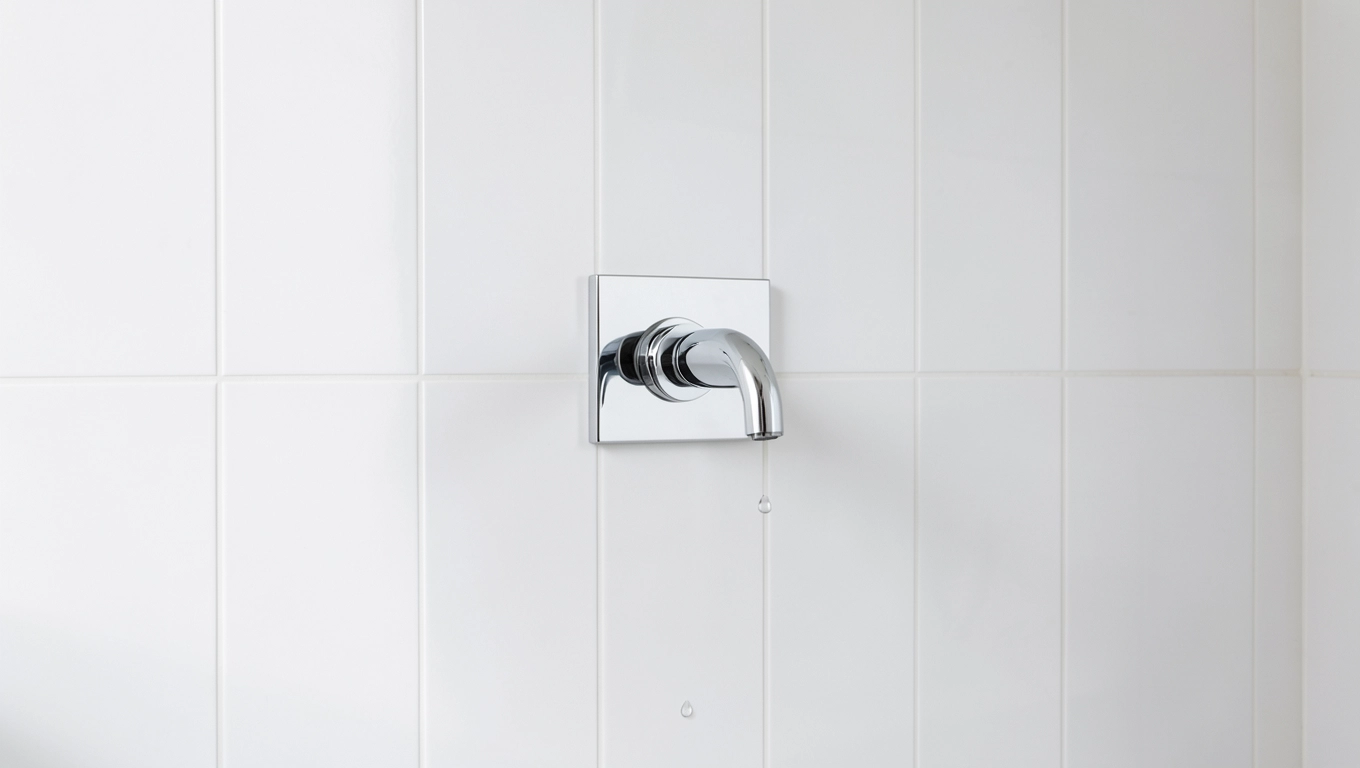

Na jakiej wysokości montuje się baterię podtynkową? Wymiary

Mieszacz baterii podtynkowej montuje się najczęściej 100-120 cm nad gotową posadzką, przy umywalce zwykle 105-115 cm, a deszczownicę na wysokości 200-240 cm. Przy wannie bateria trafia niżej, zwykle w przedziale 70-90 cm, który trzeba dopasować do wysokości rantu konkretnej wanny. Te wymiary nie wynikają z normy, tylko z ergonomii, dlatego ustala się je dla domowników i wybranej ceramiki, zanim hydraulik zacznie kuć bruzdy. Wszystkie wysokości liczy się od powierzchni ułożonych płytek, nie od surowego betonu.

• Jak wysoko powinna być bateria podtynkowa? Tabela wymiarów
• Od jakiego poziomu mierzyć wysokość baterii podtynkowej?
• Na jakiej wysokości montuje się baterię podtynkową przy umywalce?
• Na jakiej wysokości montuje się zestaw podtynkowy prysznicowy?
• Jak wysoko powinna być bateria wannowa od podłogi?
• Jak głęboko osadzić box baterii podtynkowej?
• Czym różni się montaż w ścianie murowanej i w ścianie GK?
• Od czego jeszcze zależy wysokość baterii podtynkowej?
• Jakich błędów unikać przy ustalaniu wysokości baterii podtynkowej?
• Lista kontrolna przed zamknięciem ściany

Jak wysoko powinna być bateria podtynkowa? Tabela wymiarów

Standardowa wysokość mieszacza baterii podtynkowej to 100-120 cm od gotowej posadzki, a dokładna wartość zależy od tego, czy bateria obsługuje umywalkę, prysznic czy wannę. Według poradnika BLU o praktycznych wymiarach montażu baterii podtynkowej wysokości tej armatury nie narzucają normy, np. PN-EN 1111 czy PN-EN 817, ani inne regulacje: wynika ona z ergonomii użytkowania i serwisowania.

Poradniki branżowe podają zbliżone, ale nie identyczne zakresy, dlatego w tabeli pokazujemy oba warianty tam, gdzie się różnią. Traktuj je jako punkt wyjścia do własnego pomiaru, a nie wymiar, który można przenieść na ścianę bez sprawdzenia ceramiki i instrukcji producenta baterii.

Od jakiego poziomu mierzyć wysokość baterii podtynkowej?

Wysokość baterii podtynkowej mierzy się od poziomu gotowej posadzki, czyli od powierzchni ułożonych płytek, a nie od wylewki. Poradnik Laveo o montażu baterii podtynkowej zaleca przyjęcie finalnego poziomu posadzki jako punktu odniesienia, z uwzględnieniem dokładnej grubości płytek i kleju, oraz wyznaczenie punktów instalacyjnych jeszcze przed wykonaniem bruzd. Korekta wysokości po ułożeniu płytek oznacza ich skuwanie.

Różnica między surową a gotową podłogą wynosi orientacyjnie 10-15 mm przy standardowych płytkach na kleju, a przy ogrzewaniu podłogowym warstwy bywają wyraźnie grubsze, nawet około 30 mm. To szacunek, nie reguła: przed trasowaniem instalacji ustal z wykonawcą posadzki rzeczywistą grubość wszystkich warstw. Pominięcie tej korekty przesuwa armaturę o centymetr lub więcej względem planu.

Prosty sposób na uniknięcie pomyłki: narysuj na ścianie linię poziomu gotowej posadzki i od niej odmierzaj wszystkie osie. Jeśli okładzina podłogi wyniesie np. 15 mm, linia odniesienia leży 1,5 cm nad wylewką, a każdy wymiar z tabeli liczysz od tej linii.

Na jakiej wysokości montuje się baterię podtynkową przy umywalce?

Przy umywalce mieszacz baterii podtynkowej montuje się zwykle 105-115 cm nad podłogą, tak by wylewka znalazła się 20-25 cm nad rantem misy. Takie wartości podaje poradnik BLU o montażu baterii podtynkowej umywalkowej, przyjmując rant umywalki zamontowany najczęściej 85-90 cm nad podłogą.

Laveo podaje szerszy zakres: oś mieszacza 100-120 cm od gotowej podłogi, co według tego źródła daje zwykle 15-20 cm odstępu nad rantem umywalki. Część różnicy może wynikać z tego, że jeden wymiar dotyczy wylotu wylewki, a drugi osi mieszacza. Zanim przeniesiesz liczbę na ścianę, sprawdź w instrukcji swojego modelu, do którego punktu odnosi się podany wymiar.

Rodzaj umywalki zmienia wynik nawet o kilkanaście centymetrów, bo BLU wskazuje, że optymalne wartości zależą przede wszystkim od typu umywalki. Umywalka nablatowa ma rant wyżej niż wpuszczana w blat, więc przy tym samym odstępie wylewki bateria też musi trafić wyżej. Szczegółowe warianty dla różnych umywalek opisujemy w tekście o tym, na jakiej wysokości montować baterię podtynkową nad umywalką.

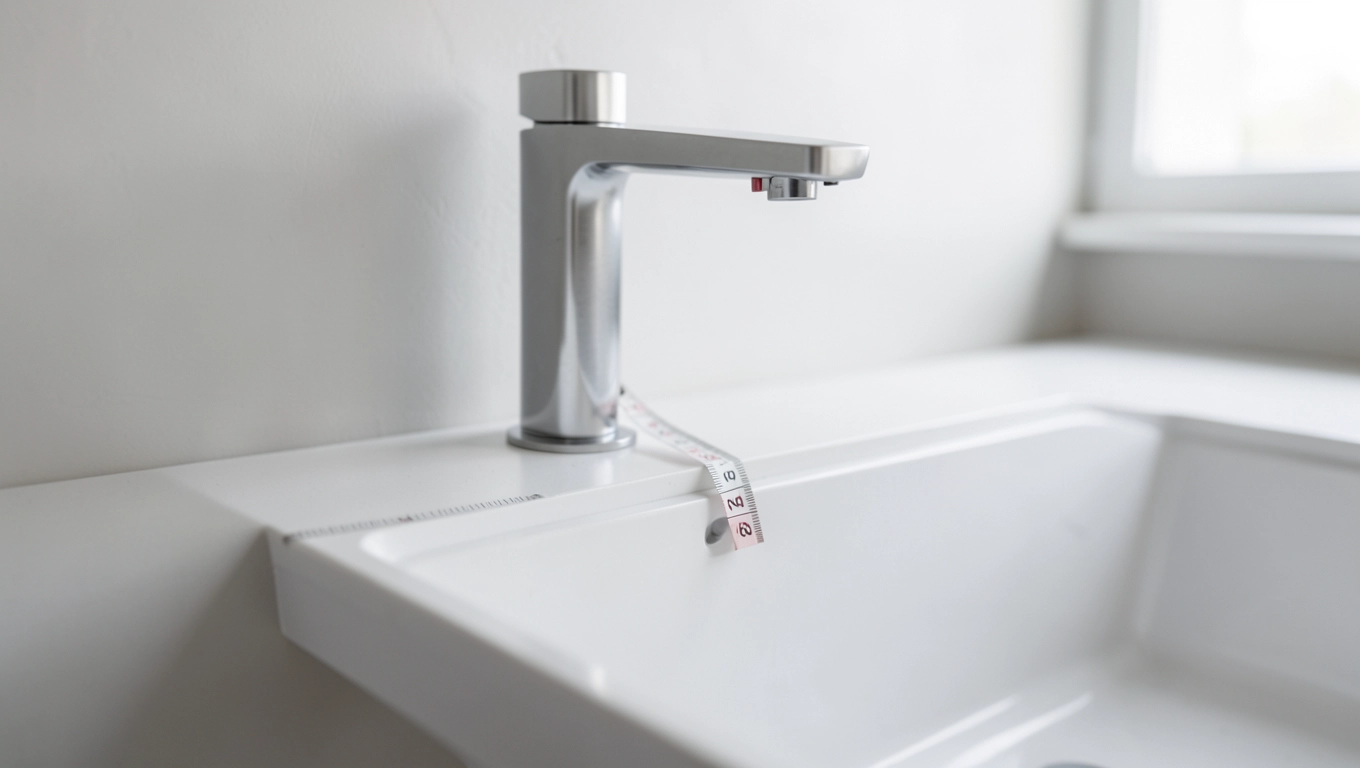

Jak zmierzyć odległość baterii podtynkowej od krawędzi umywalki?

Odległość mierzy się w pionie od górnej krawędzi umywalki do wylotu wylewki. Przy meblach z blatem zintegrowanym punktem odniesienia jest górna powierzchnia blatu, a przy ceramice podwieszanej rant misy po zamontowaniu, z uwzględnieniem sposobu mocowania. Najpierw ustal docelowe położenie umywalki lub blatu, a dopiero potem wyznaczaj pozycję armatury: osadzenie boxa przed zamówieniem ceramiki często kończy się kompromisem.

Przykład wyliczenia: jeśli rant umywalki jest na 85 cm, a wylewka ma się znaleźć 20-25 cm wyżej, wylot wypada na 105-110 cm. Przy rancie na 90 cm będzie to 110-115 cm. Szafki podumywalkowe ustawiają misę na różnych wysokościach, dlatego zawsze licz od wymiaru Twojego mebla.

Zasady doboru wysokości baterii do umywalki od SINK Quality zwracają uwagę, by kształt i długość wylewki dopasować do typu umywalki (nablatowej, wpuszczanej lub podwieszanej), tak aby woda się nie rozchlapywała. Drugi warunek to ergonomia: przy obsłudze dźwigni ręka nie powinna zahaczać o ramę lustra, półkę ani krawędź wiszącej szafki. Kąt pochylenia wylewki przesuwa punkt, w który uderza strumień, więc sprawdź go w karcie produktu przed wyznaczeniem wysokości.

Pomiar rób poziomicą lub laserem, nie na oko. Ściany w starszym budownictwie bywają odchylone od pionu orientacyjnie o kilka milimetrów na metr wysokości, a box osadzony krzywo zdradzi się dopiero po założeniu symetrycznej maskownicy.

Na jakiej wysokości montuje się zestaw podtynkowy prysznicowy?

W podtynkowym zestawie prysznicowym mieszacz montuje się na 100-120 cm, wyjście na słuchawkę około 70 cm, a deszczownicę 200-240 cm nad gotową posadzką. Laveo podaje dla mieszacza natryskowego standardowo 110-120 cm, a wyjście na słuchawkę zazwyczaj na około 70 cm, co ułatwia dostęp z pozycji stojącej lub siedzącej. BLU wskazuje dla mieszacza zakres 100-120 cm.

Wybór w obrębie zakresu zależy od domowników. Poradnik in360 o wysokościach montażu w łazience podkreśla, że nie istnieje jedna idealna wysokość dla każdej osoby: inaczej planuje się łazienkę dla singla, inaczej dla rodziny z dziećmi, a inaczej dla seniorów. Przy wysokich domownikach sensowna jest górna część zakresu, przy dzieciach lub osobach myjących się na siedząco dolna. Więcej wariantów dla kabin i natrysków znajdziesz w artykule, w którym opisujemy wysokość montażu baterii prysznicowej podtynkowej.

Na jakiej wysokości należy montować deszczownicę podtynkową?

Deszczownicę podtynkową montuje się zwykle 200-220 cm nad gotową posadzką według BLU, a Laveo podaje dla wylotu wody 220-240 cm. Przy wyborze kieruj się wzrostem najwyższego domownika: pod deszczownicą trzeba swobodnie stanąć i odchylić głowę. Jeśli korpus ma osobne wyjście na deszczownicę, jej przyłącze musi być zaplanowane razem z mieszaczem i wyjściem na słuchawkę, bo wszystkie trzy punkty zależą od geometrii jednego korpusu.

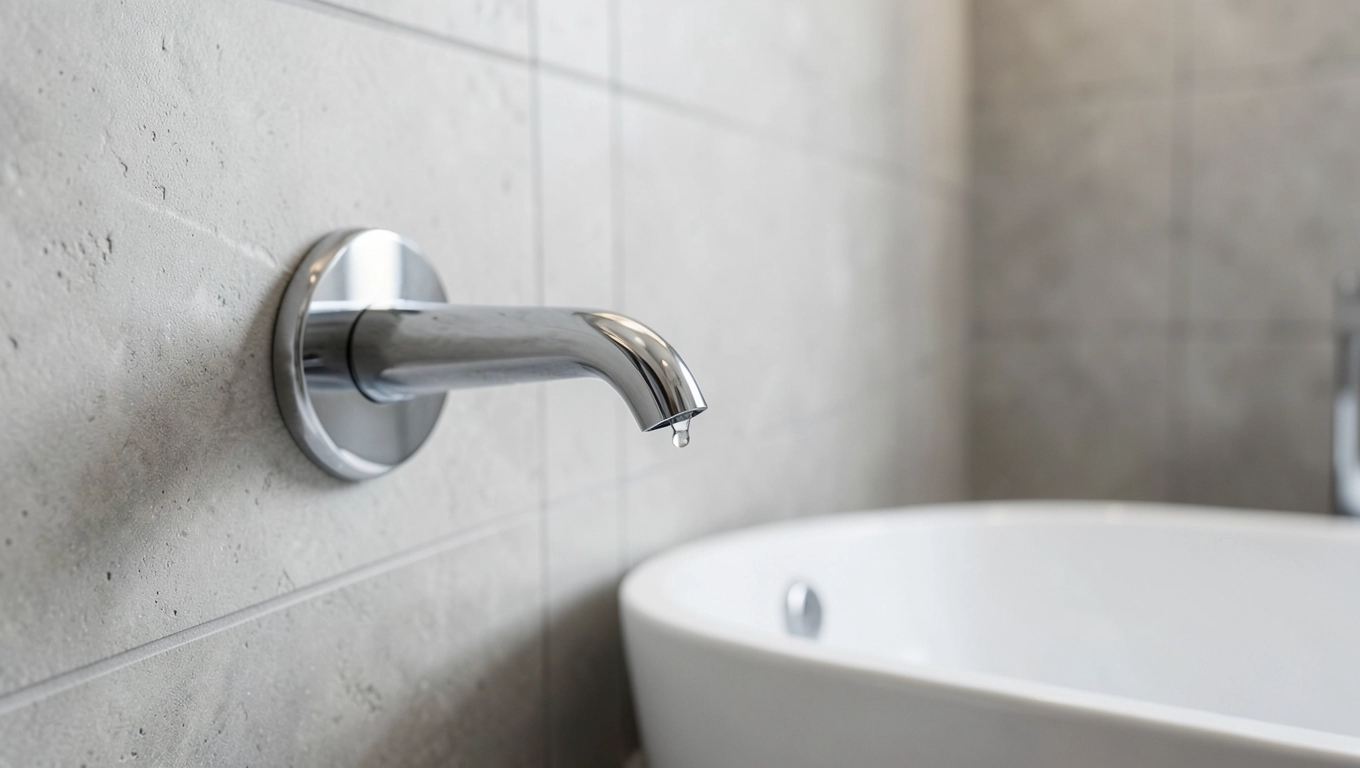

Jak wysoko powinna być bateria wannowa od podłogi?

Podtynkową baterię wannową montuje się zwykle 70-90 cm od gotowej posadzki, ale właściwy wymiar wyznacza się od rantu konkretnej wanny. Krawędź wanny leży typowo około 55-65 cm nad podłogą, a mieszacz umieszcza się orientacyjnie około 20 cm wyżej, by sięgnąć do pokrętła lub dźwigni bez wychylania się za burtę. Wartości te są orientacyjne: wysokość krawędzi sprawdź w karcie technicznej wybranej wanny.

Wylewka wannowa powinna kończyć się nisko nad krawędzią wanny, a nie wysoko nad taflą wody. Strumień spadający z dużej wysokości mocniej chlapie na płytki i jest głośniejszy. Liczy się też odległość wylewki od ściany, zwykle około 10-15 cm, tak by kierowała wodę w głąb wanny, a nie wzdłuż jej ścianki. Pozycja krawędzi względem ściany różni się między modelami wolnostojącymi a zabudowanymi, dlatego instalator musi znać dokładny model wanny.

Przy wannie z funkcją prysznica dochodzi wyjście górne na słuchawkę. Uchwyt lub prowadnicę montuje się orientacyjnie na 110-130 cm od posadzki, a pionowy odstęp między wylewką a wyjściem górnym wynosi zwykle 30-50 cm. W zestawach wannowo-prysznicowych korpus może mieć trzy wyjścia: wylewkę, słuchawkę i opcjonalnie deszczownicę. Przyłącza wykonuje się pod ten korpus, który faktycznie trafi w ścianę; podejścia pod inny model w najlepszym razie wymuszą ekscentryki, w najgorszym skucie płytek. Szczegóły dla wanien opisujemy w tekście o tym, na jakiej wysokości montować baterię wannową podtynkową.

Jak głęboko osadzić box baterii podtynkowej?

Box baterii podtynkowej osadza się zwykle na głębokości 65-95 mm, ale wymagany zakres zależy od modelu i zawsze decyduje karta techniczna producenta. BLU podaje ogólnie 65-95 mm, ten sam sprzedawca w poradniku o baterii umywalkowej 45-75 mm, a Laveo 41-85 mm przestrzeni w ścianie.

Na obudowach modułów są znaczniki min/max, które według Laveo muszą pokrywać się z planowaną płaszczyzną gotowych płytek. Box osadzony zbyt płytko może utrudnić prawidłowe dociśnięcie mechanizmu i rozety, a zbyt głęboko sprawi, że głowica nie wystaje wystarczająco przed płytkę i maskownicy nie da się założyć bez dodatkowych przedłużek.

Głębokość zależy od grubości okładziny, dlatego płytki wybiera się przed osadzeniem boxa. Typowa płytka ceramiczna z klejem daje kilkanaście milimetrów nadbudowy, a wielkoformatowy gres bywa wyraźnie grubszy; różnica przenosi się wprost na położenie mechanizmu względem lica ściany. Według BLU otwór w płytce pod baterię umywalkową ma zazwyczaj średnicę 60-70 mm, co też warto uzgodnić z płytkarzem przed cięciem.

Czym różni się montaż w ścianie murowanej i w ścianie GK?

W ścianie murowanej wykonuje się bruzdy tak głębokie, by schować moduł i rury w otulinach, a w ścianie z płyt gipsowo-kartonowych korpus musi mieć dodatkowe wzmocnienie. Laveo wskazuje, że w zabudowie lekkiej korpus nie może opierać się wyłącznie na płycie GK; potrzebne są wzmocnienia z profili stalowych lub płyt OSB. Bez usztywnienia mechanizm pracuje przy każdej obsłudze dźwigni, co z czasem może rozluźniać połączenia wewnątrz ściany.

BLU zaleca prowadzenie rur bez łączeń, w otulinie i z zachowaniem osiowego ustawienia; najczęściej stosuje się rury PEX/AL/PEX dobierane do przepływu i typu armatury. Systemy z boxem pozwalają później serwisować mechanizm bez kucia. Rozstaw przyłączy musi odpowiadać wybranemu korpusowi: odchylenie wymusza przejściówki, które dokładają kolejne miejsce potencjalnego wycieku. Osobny poradnik opisuje montaż baterii podtynkowej w ścianie g-k.

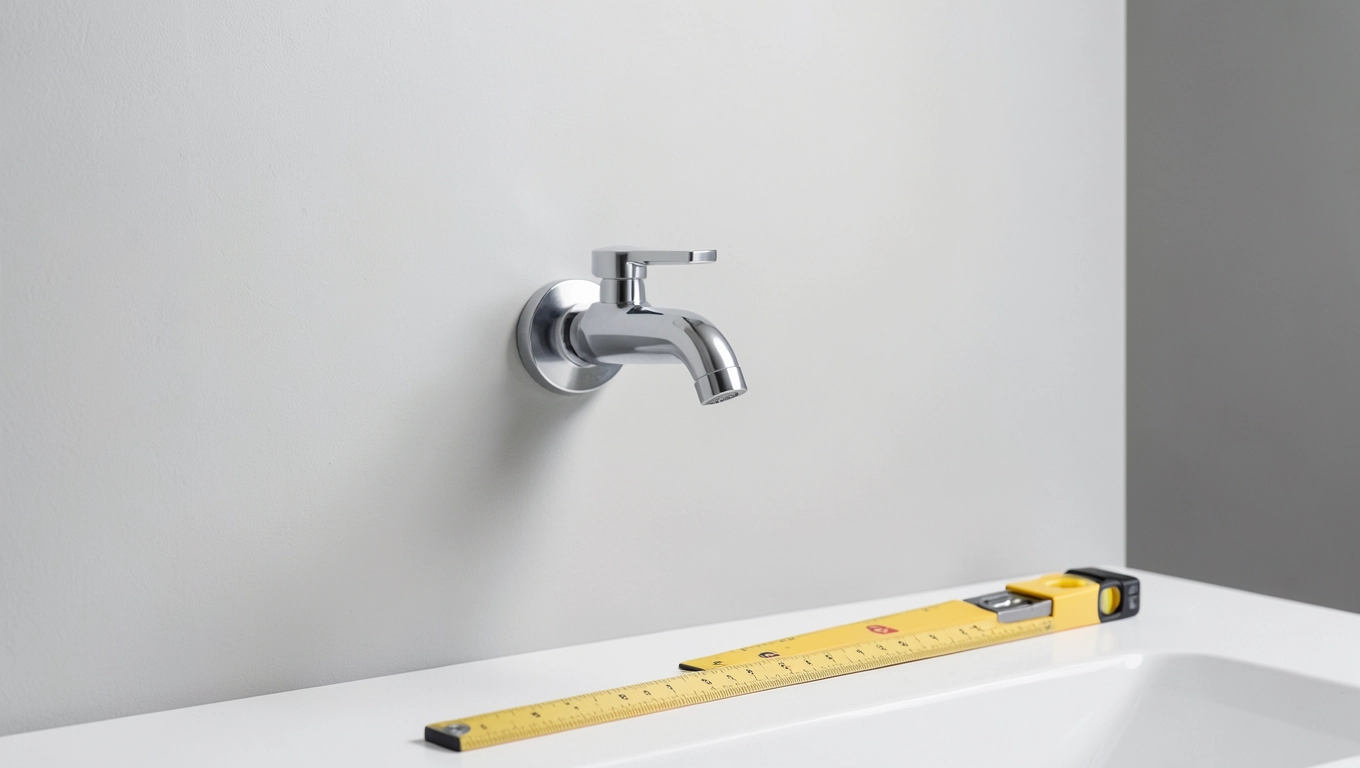

Od czego jeszcze zależy wysokość baterii podtynkowej?

Na wysokość baterii podtynkowej wpływają przede wszystkim rodzaj armatury, wysokość ceramiki i wzrost domowników. Pozostałe czynniki pozwalają przesunąć wymiar w granicach zakresu:

• Rodzaj armatury: umywalkowa, prysznicowa i wannowa mają różne zakresy, bo inaczej się z nich korzysta.
• Typ umywalki lub wanny: wyższy rant oznacza wyżej osadzony mieszacz przy tym samym odstępie wylewki.
• Wzrost domowników: dla wysokich osób górna granica zakresu, dla niższych i dzieci dolna.
• Seniorzy i osoby korzystające z łazienki na siedząco lub na wózku: wysokość ustala się indywidualnie, zwykle niżej niż standard, najlepiej z projektantem i po przymiarce.
• Ciśnienie wody: silniejszy strumień łatwiej chlapie przy małym odstępie od dna umywalki, dlatego wylewka musi kierować wodę na środek misy.
• Grubość okładzin podłogi i ściany: zmienia punkt odniesienia dla wysokości i głębokość osadzenia boxa.

Jakich błędów unikać przy ustalaniu wysokości baterii podtynkowej?

Najczęstszy błąd to mierzenie od surowej wylewki zamiast od gotowej posadzki, a drugi: osadzenie boxa przed wyborem umywalki lub wanny. Pozostałe pomyłki łatwo wyłapać przed zamknięciem ściany:

• Przyjęcie wymiaru z tabeli bez sprawdzenia, czy dotyczy osi mieszacza, czy wylotu wylewki.
• Wykonanie podejść pod inny korpus niż ten, który ostatecznie trafi w ścianę.
• Ignorowanie znaczników min/max na obudowie i grubości wybranych płytek.
• Osadzenie boxa bez poziomicy, przez co maskownica wygląda krzywo.
• Oparcie korpusu w ścianie GK wyłącznie na płycie, bez profili lub OSB.
• Umieszczenie maskownicy na skrzyżowaniu fug lub na styku płytek bez szczeliny wypełnionej silikonem sanitarnym; sztywna zaprawa przy pokrywie sprzyja pęknięciom szkliwa.
• Zamknięcie ściany bez próby ciśnieniowej podejść.

Lista kontrolna przed zamknięciem ściany

Przed tynkowaniem i płytkowaniem sprawdź po kolei wszystkie punkty, bo po ułożeniu okładziny każda korekta wymaga kucia:

1. Wybierz umywalkę lub wannę oraz baterię z konkretnym korpusem i pobierz ich karty techniczne.
2. Wyznacz na ścianie linię gotowej posadzki, uwzględniając grubość płytek, kleju i ewentualnego ogrzewania podłogowego.
3. Oblicz wysokość mieszacza i wylewki od rantu ceramiki, a nie z ogólnej tabeli.
4. Dla prysznica ustal wysokość deszczownicy według najwyższego domownika i wyjście na słuchawkę.
5. Sprawdź głębokość boxa względem znaczników min/max i planowanej płaszczyzny płytek.
6. Wypoziomuj box i potwierdź rozstaw przyłączy zgodny z korpusem.
7. W ścianie GK wykonaj wzmocnienie z profili stalowych lub OSB.
8. Zrób próbę ciśnieniową podejść.
9. Sfotografuj instalację z przyłożoną miarką: to dokumentacja ukrytych rur przy przyszłej awarii lub rozbudowie.
