Skrzynki rolet podtynkowych – jaki wymiar pasuje idealnie?

Planowanie wymiarów skrzynek rolet zewnętrznych podtynkowych potrafi zatrzymać nawet doświadczonego wykonawcę. Najmniejszy błąd na etapie pomiaru oznacza później korekty konstrukcyjne, opóźnienia i dodatkowe koszty. Zanim zamówisz skrzynkę, musisz dokładnie wiedzieć, ile przestrzeni wymaga Twój otwór okienny i jak ten wymiar przekłada się na grubość muru. Precyzyjne dopasowanie to nie szczegół wykończeniowy, lecz fundament prawidłowego montażu i trwałości całego systemu.

• Jak zmierzyć otwór okienny pod skrzynkę podtynkową?
• Standardowe wymiary skrzynek podtynkowych od 137 mm do 205 mm
• Jak dobrać wymiar skrzynki do grubości muru i warstwy tynku?
• Wymiary skrzynek rolet zewnętrznych podtynkowych

Jak zmierzyć otwór okienny pod skrzynkę podtynkową?

Pierwszym krokiem jest precyzyjny pomiar szerokości otworu w świetle muru, a następnie wysokości od dolnej krawędzi parapetu do spodu przewidzianego nadproża. Warto wykonać co najmniej trzy pomiary szerokości: przy lewej krawędzi, w środku i przy prawej. Różnica nawet pięciu milimetrów między tymi wartościami sygnalizuje konieczność wyrównania powierzchni przed montażem. Skrzynka podtynkowa wymaga idealnie równoległych płaszczyzn, inaczej prowadnice nie będą pracować płynnie.

Wysokość otworu mierzymy od gotowego podłoża pod parapetem do dolnej krawędzi nadproża. Ta wartość determinuje, ile centymetrów zostanie na skrzynkę po zamontowaniu ramy okiennej. Jeśli nadproże zostało wykonane zbyt nisko, skrzynka nie zmieści się bez powiększenia otworu. Podczas pomiaru trzeba uwzględnić również planowaną grubość warstwy tynku wewnętrznego, ponieważ skrzynka musi schować się za tą warstwą, a nie wystawać na widoku.

Przy pomiarze głębokości wnęki należy pamiętać, że skrzynka montowana jest przed oknem, na prowadnicach przytwierdzonych bezpośrednio do ramy okiennej. Wymaga to zachowania minimalnej odległości między zewnętrzną krawędzią muru a wewnętrzną powierzchnią skrzynki. Ta przestrzeń pozwala na swobodne opuszczenie rolety i prawidłowe osadzenie pokrywy rewizyjnej. Fachowcy zalecają zostawienie minimum pięciu milimetrów luzu na tolerancję montażu.

Dokumentacja pomiarów powinna zawierać nie tylko wartości liczbowe, ale również szkic otworu z zaznaczonymi wszystkimi przeszkodami. Informacja o lokalizacji istniejącej instalacji elektrycznej lub wodnej w strefie nadokiennej może zmienić wybór konkretnego modelu skrzynki. Zapisując wymiary, warto od razu określić preferowany typ sterowania, ponieważ skrzynki z automatyką wymagają dodatkowego miejsca na puszkę sterującą.

Standardowe wymiary skrzynek podtynkowych od 137 mm do 205 mm

Producent oferuje skrzynki w kilku liniach wymiarowych, gdzie najmniejszyBox ma 137 mm wysokości, a największy sięga 205 mm. Wybór konkretnego rozmiaru zależy bezpośrednio od średnicy wałka nawojowego, który determinuje pojemność zwiniętej rolety. Skrzynka 137 mm sprawdza się przy oknach wąskich, gdzie powierzchnia płaszcza rolety nie przekracza dwóch metrów kwadratowych. Przy większych przeszkleniach potrzebny jest większy box.

Skrzynka o wysokości 165 mm stanowi najczęściej wybierany kompromis między przestrzenią a możliwościami technicznymi. Mieści wałek umożliwiający obsługę rolety o powierzchni do czterech metrów kwadratowych, zachowując przy tym kompaktowe wymiary zewnętrzne. Ten wymiar pozwala na zastosowanie standardowych prowadnic bez konieczności powiększania wnęki w większości budynków mieszkalnych.

Wartość 205 mm rezerwowana jest dla systemów przemysłowych lub okien panoramicznych, gdzie zwinięta roleta wymaga znacznej średnicy nawojowej. Skrzynka w tym rozmiarze waży odpowiednio więcej, co wpływa na dobór sposobu mocowania do nadproża. Przy tego typu wymiarach konieczne jest wzmocnienie konstrukcji nośnej budynku zgodnie z wytycznymi normy PN-EN 13659 dotyczącej zewnętrznych żaluzji i rolet.

Porównanie parametrów skrzynek podtynkowych

Jak dobrać wymiar skrzynki do grubości muru i warstwy tynku?

Grubość muru determinuje, ile przestrzeni pozostaje na skrzynkę po odliczeniu warstwy izolacyjnej i tynku. Przy murze dwuwarstwowym z ociepleniem zewnętrznym, całkowita głębokość wnęki może wynosić od 25 do nawet 35 centymetrów. Skrzynka musi zmieścić się w tej przestrzeni tak, aby jej zewnętrzna krawędź nie wystawała przed lico elewacji. Izolacja termiczna budynku zyskuje dzięki temu ciągłość, co minimalizuje mostek termiczny w strefie nadokiennej.

Pokrywa rewizyjna dostępna jest w dwóch wariantach wykonawczych, które wpływają na wymiar całkowity skrzynki. Wersja hybrid wykonana z tworzywa sztucznego waży mniej, ale wymaga nieco grubszej warstwy maskującej. Wariant mono z aluminium pozwala na cieńszy profil przy zachowaniu pełnej sztywności. Wybór typu pokrywy powinien uwzględniać planowaną grubość warstwy tynku wewnętrznego, która przykryje skrzynkę.

Podczas adaptacji budynku pod instalację rolet podtynkowych, konieczne jest ukształtowanie nadproża w kształcie litery L. Ta geometryczna forma zapewnia podparcie dla skrzynki od góry i umożliwia prawidłowe zamocowanie prowadnic. W przestrzeni między nadprożem a skrzynką umieszczana jest mata z aerożelu, która stanowi dodatkową barierę termiczną. Brak tej izolacji skutkuje znaczącymi stratom ciepła zimą.

Przy grubości muru poniżej 24 centymetrów, standardowe skrzynki mogą nie zmieścić się bez modyfikacji konstrukcyjnych. W takiej sytuacji projektant może zalecić powiększenie otworu okiennego o wysokość skrzynki z jednoczesnym poszerzeniem okna. Ta zmiana wpływa na bilans energetyczny budynku i wymaga przeliczenia współczynnika U dla całej przegrody. Decyzja o rozmiarze skrzynki musi więc padać na etapie projektowania, a nie później.

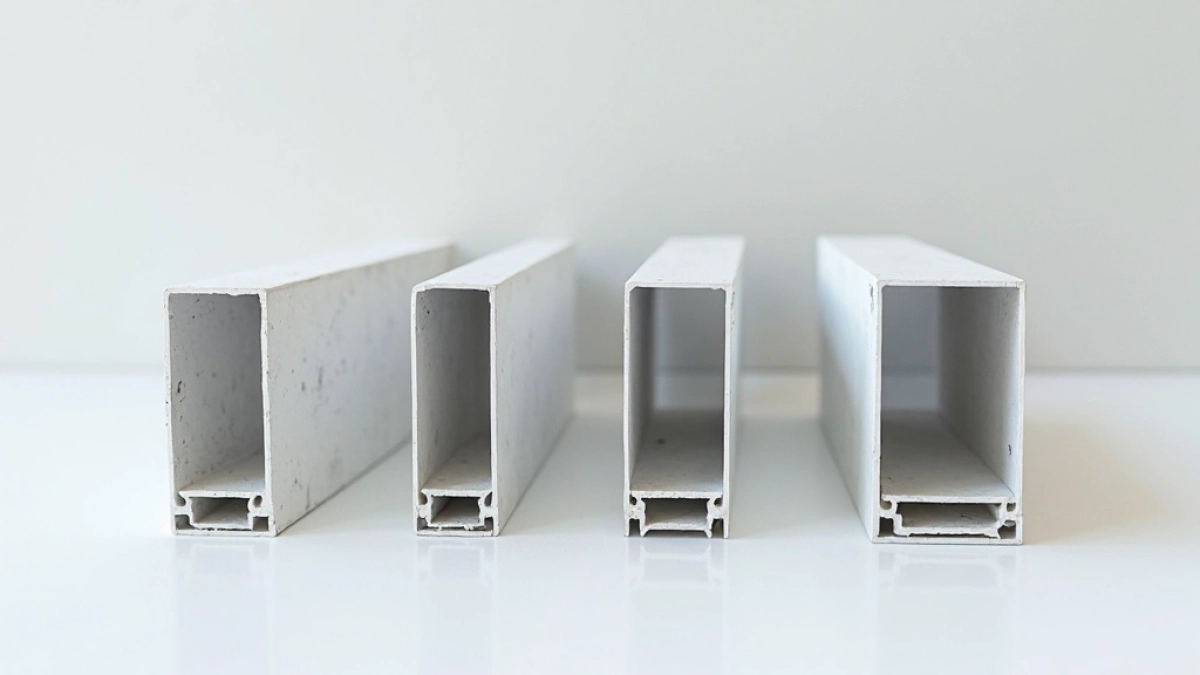

Wymiary skrzynek rolet zewnętrznych podtynkowych
