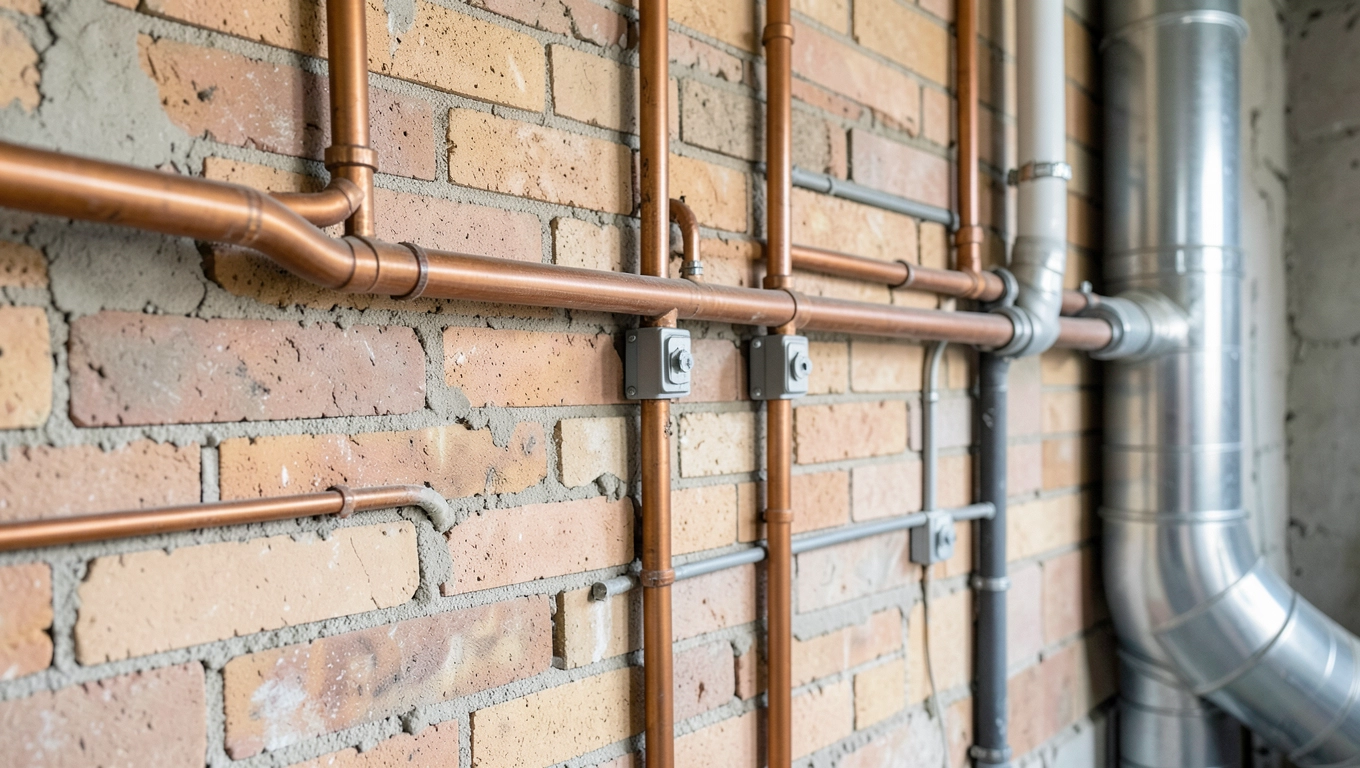

Jakie instalacje przed tynkami – najważniejsze zasady

Terminowanie prac wykończeniowych potrafi napsuć krew nawet doświadczonym wykonawcom jedno niewłaściwe posunięcie w kolejności oznacza zerwanie świeżego tynku, dodatkowe koszty i opóźnienia liczone w tygodniach. Jeśli właśnie stoisz przed dylematem, które instalacje bezwzględnie muszą znaleźć się w ścianach przed nałożeniem zaprawy, a które mogą poczekać, wiedz, że odpowiedź na to pytanie warunkuje całą ergonomię dalszych prac. Źle zaplanowany ciąg robót generuje potem łańcuch poprawek, których żaden budżet nie przewiduje. Zanim więc położysz pierwszą warstwę tynku, przeanalizujmy dokładnie, co dokładnie powinno zostać wykonane i dlaczego.

• Instalacje elektryczne przed tynkami
• Instalacje hydrauliczne przed tynkami
• Instalacje wentylacyjne i klimatyzacyjne przed tynkami
• Zabezpieczenie instalacji podczas tynkowania
• Najczęściej zadawane pytania dotyczące instalacji przed tynkami

Instalacje elektryczne przed tynkami

Przewody elektryczne stanowią fundament każdego nowoczesnego budynku, a ich prowadzenie w bruzdach ściennych wymaga bezwzględnego zakończenia przed tynkowaniem. Normy budowlane, w tym PN-IEC 60364, precyzyjnie określają sposób trasowania kabli minimalna głębokość bruzdy to zazwyczaj 20 mm od powierzchni, licząc od zewnętrznej krawędzi przewodu do lica ściany. Tynk nakładany na świeżo wykonane bruzdy bez uprzedniego zamontowania instalacji odsłania przewody dopiero przy skuwaniu, co w praktyce oznacza konieczność kucia fragmentów już wykończonej powierzchni. W przypadku ścian nośnych głębokość bruzdy nie może przekraczać jednej trzeciej grubości muru zbyt płytkie rowki powodują pęknięcia tynku pod wpływem naprężeń strukturalnych.

Przed przystąpieniem do tynkowania należy zakończyć całą infrastrukturę puszek elektrycznych, rozgałęźników i skrzynek przyłączeniowych. Każda puszka musi wystawać około 8-10 mm ponad powierzchnię planowanego tynku, co pozwala na prawidłowe osadzenie przedłużek i opraw oświetleniowych. Pominięcie tego kroku skutkuje tym, że po nałożeniu tynku puszki giną pod warstwą zaprawy wyłowienie ich wymaga kucia i ponownego gipsowania. Dobór rodzaju tynku ma tu bezpośrednie przełożenie na wymaganą głębokość osadzenia: tynki cementowo-wapienne grubości 15 mm wymagają innego wysunięcia puszek niż gipsowe systemy jednowarstwowe o grubości 10 mm.

Instalacja elektryczna przed tynkami obejmuje również prowadzenie peszli do domofonów, systemów alarmowych oraz okablowania do inteligentnego zarządzania budynkiem. Warto na tym etapie przewidzieć rezerwę tras przynajmniej dwie dodatkowe rurki karbowane Ø20 mm wpuszczane w bruzdę na wypadek późniejszych modyfikacji. Brak takiej rezerwy oznacza konieczność kucia świeżo położonego tynku przy każdej zmianie koncepcji aranżacyjnej. Przewody do gniazdek i łączników prowadzi się najczęściej pionowo od sufitu lub poziomo wzdłuż stropu, przy czym odległość od narożników i ościeżnic powinna wynosić minimum 15 cm zgodnie z zasadą unikania kolizji z listwami przypodłogowymi i framugami.

Dowiedz się więcej o Instalacja elektryczna w peszlu czy podtynkowa

Szczególną uwagę należy poświęcić instalacji w ścianach działowych przewody często prowadzone są w wypełnieniu lekkich konstrukcji szkieletowych przed zamknięciem powierzchni płytami kartonowo-gipsowymi. Tynkowanie ścian działowych wykonuje się standardowo po zamontowaniu całej infrastruktury kablowej, przy czym trasy kabli w przegrodach szkieletowych wymagają wcześniejszego wypchnięcia peszli na zewnątrz. Systemy oświetleniowe szczelinowego, montowane w suficie podwieszanym, również wymagają wyprowadzenia przewodów przed tynkowaniem stropu późniejsze docinanie otworów w warstwie tynku osłabia przyczepność i generuje rysy.

Przed tynkowaniem trzeba również zadbać o oznakowanie tras kablowych na ścianach profesjonalni wykonawcy stosują taśmy zbrojeniowe lub markerami fluorescencyjnymi nanoszą informację o przebiegu przewodów. Brak takiego oznakowania powoduje przypadkowe przebicie przewodu podczas dalszych prac wykończeniowych, co generuje nie tylko koszty naprawy instalacji, ale i wtórne uszkodzenia tynku. Oznakowanie powinno obejmować także głębokość ułożenia każdego przewodu informacja ta jest niezbędna przy ewentualnych późniejszych wierceniach otworów pod uchwyty czy półki.

Instalacje hydrauliczne przed tynkami

Instalacje wodno-kanalizacyjne wymagają bezwzględnego zamontowania przed tynkowaniem, przy czym zakres robót determinuje wybrany system ogrzewania. Rury wodociągowe Ø15-22 mm prowadzi się w bruzdach pionowych i poziomych, których głębokość musi uwzględniać grubość planowanego tynku rura wraz z izolacją z wełny mineralnej nie może wystawać ponad powierzchnię muru. Systemy rozdzielaczowe, w których przewody biegną od centralnego rozdzielacza do poszczególnych punktów czerpalnych, wymagają precyzyjnego rozmieszczenia bruzd jeszcze przed tynkowaniem, ponieważ każda zmiana trasy po nałożeniu zaprawy oznacza skuwanie.

Podobny artykuł Instalacja natynkowa w rurkach

W przypadku ogrzewania podłogowego sytuacja jest bardziej skomplikowana rury grzewcze Ø16-20 mm układa się na warstwie izolacji termicznej przed wykonaniem wylewki samopoziomującej, a nie przed tynkowaniem ścian. Jednak wszystkie przewody doprowadzające czynnik grzewczy do rozdzielacza muszą zostać zamontowane i wytestowane przed tynkowaniem stref przyłączy. Ciśnienie próbne w rurach ogrzewania podłogowego utrzymuje się przez minimum 24 godziny przed wylaniem jastrychu, a sam jastrych wymaga co najmniej 21 dni sezonowania przed rozpoczęciem tynkowania ścian ta kolejność wynika z konieczności odprowadzenia wilgoci technologicznej. Pominięcie tego warunku skutkuje nadmierną wilgotnością powietrza w pomieszczeniu, która opóźnia wiązanie tynku i sprzyja rozwojowi pleśni.

Kanalizacja grawitacyjna wymaga zachowania odpowiednich spadki minimum 2% dla przewodów Ø50 mm i 3% dla Ø110 mm co determinuje głębokość bruzd w posadzce i ścianach. Przed tynkowaniem wszystkie podejścia kanalizacyjne muszą być wyprowadzone na właściwą wysokość, zakończone korkami ochronnymi zabezpieczającymi przed zanieczyszczeniem. Nieprawidłowo ułożona kanalizacja, której spadek jest zbyt mały, powoduje późniejsze problemy z odpływem ich usunięcie wymaga skuwania zarówno posadzki, jak i fragmentów tynku na ścianach przyległych. Podobnie jest z podejściami wodnymi do baterii umywalek, wanien i pryszniców ich lokalizacja musi być ostatecznie ustalona przed tynkowaniem, ponieważ przesunięcie osi podejścia o 2-3 cm wymaga korekty całego układu płytek.

Istotnym aspektem jest zabezpieczenie rur przed korozją i uszkodzeniami mechanicznymi na etapie tynkowania. Rury stalowe wymagają dwukrotnego malowania antykorozyjnego przed bruzdowaniem, natomiast rury PEX czy PP mają naturalną barierę w postaci warstwy tlącznego tlenu, która izoluje metal od wilgoci z zaprawy. Przewody copperowane w starych instalacjach oldtimerowych często wymagają wymiany na wersje wielowarstwowe przed tynkowaniem stare rury copperowane po latach eksploatacji tracą grubość ścianki i nie tolerują naprężeń generowanych przez proces wiązania tynku. Wymiana tych elementów na etapie przed tynkowaniem jest znacznie tańsza niż skuwanie świeżej warstwy wykończeniowej.

Instalacje wentylacyjne i klimatyzacyjne przed tynkami

Systemy wentylacji mechanicznej zyskują na popularności w nowych realizacjach, a ich instalacja przed tynkowaniem obejmuje przede wszystkim prowadzenie kanałów wentylacyjnych w bruzdach ściennych i stropowych. Kanały spirowe Ø75-150 mm wymagają zachowania odstępów od powierzchni tynkowanych minimalna odległość od zewnętrznej krawędzi kanału do lica ściany to 15 mm, co pozwala na swobodne nałożenie warstwy zaprawy bez powstawania pustek powietrznych. Kanały elastyczne Ø50-75 mm stosowane w rozprowadzeniu do pojedynczych nawiewników prowadzi się najczęściej w przestrzeni między stropem a sufitem podwieszanym, przy czym cała trasa musi być wykonana przed zamknięciem konstrukcji sufitu.

Rekuperatory, stanowiące serce systemów wentylacji z odzyskiem ciepła, wymagają doprowadzenia przewodów elektrycznych, rur spalinowych od urządzenia oraz kanałów nawiewnych i wywiewnych przed tynkowaniem pomieszczenia kotłowni lub pomieszczenia technicznego. Jednostka rekuperatora montowana jest zazwyczaj na ścianie lub na stelażu, a jej przyłącza muszą być wyprowadzone dokładnie w miejscach przewidzianych przez producenta. Odległości przyłączy od podłoża i sufitu podlegają normom PN-EN 13141, które określają wymagania dotyczące szczelności i wydajności systemów wentylacyjnych w budynkach mieszkalnych.

Instalacje klimatyzacyjne typu split czy multi-split wymagają poprowadzenia rurek freonowych w peszlach od jednostki zewnętrznej do każdej pary jednostek wewnętrznych. Rurki copperowane Ø6-16 mm prowadzi się w bruzdach ściennych, przy czym każda jednostka wewnętrzna wymaga osobnego podejścia kanalem odpływowym do kanalizacji. Przewody freonowe muszą być wyprowadzone w miejscu planowanego montażu jednostki wewnętrznej jej pozycjonowanie na ścianie determinuje długość i konfigurację trasy. Jednostki wewnętrzne montowane są po tynkowaniu, ale cała infrastruktura rurowa i kablowa musi być gotowa przed nałożeniem zaprawy.

Zabudowa kanałów wentylacyjnych w ścianach wymaga pozostawienia rewizji serwisowych otworów rewizyjnych o wymiarach minimum 30×30 cm, które umożliwiają dostęp do połączeń kanałów i filtrów. Lokalizacja rewizji musi być zaplanowana na etapie przed tynkowaniem, ponieważ otwory te wymagają wykonania przed nałożeniem zaprawy. Brak rewizji uniemożliwia późniejsze czyszczenie kanałów i wymianę filtrów bez skuwania fragmentów tynku. W przypadku kanałów okrągłych stosuje się specjalne rewizje prostokątne z adapterem, których wymiary zależą od średnicy kanału dla kanału Ø150 mm minimalna rewizja to 200×200 mm.

Zabezpieczenie instalacji podczas tynkowania

Samo zamontowanie instalacji przed tynkowaniem to dopiero połowa sukcesu równie istotne jest ich właściwe zabezpieczenie podczas nakładania i wiązania zaprawy. Wszystkie otwarte końcówki rur, puszek elektrycznych i kanałów wentylacyjnych należy zaślepić korkami ochronnymi lub taśmą malarską, co zapobiega przedostawaniu się zaprawy do wnętrza instalacji. Szczególnie narażone na zanieczyszczenie są przewody elektryczne nawet niewielka ilość tynku dostawna do peszla może spowodować zwarcie po podłączeniu odbiorników.

Rury wodne i kanalizacyjne wymagają zabezpieczenia przed naprężeniami generowanymi podczas wiązania tynku standardowo stosuje się maty ochronne z wełny mineralnej lub specjalne osłony polietylenowe nakładane na rury przed bruzdowaniem. W przypadku rur PEX wielowarstwowych szczególnie istotne jest uniknięcie kontaktu z tynkiem cementowym, który ze względu na wysokie pH może degradować warstwę aluminium w rdzeniu rury. Warstwa izolacji z pianki polietylenowej grubości 6-9 mm stanowi wystarczającą barierę, o ile jej ciągłość nie została przerwana w miejscach połączeń i załamań trasy.

Osłony instalacji elektrycznych podczas tynkowania obejmują również zabezpieczenie peszli przed deformacją ciężar warstwy tynku może spowodować spłaszczenie rur karbowanych, co utrudnia późniejsze przeciąganie przewodów. Aby temu zapobiec, wykonawcy stosują tymczasowe wypełnienie peszli pianką poliuretanową niskoprężną, którą usuwa się po związaniu tynku. Ta tymczasowa wypełniaczka utrzymuje kształt peszla przez cały okres tynkowania i schnięcia, a jej usunięcie nie wymaga żadnych narzędzi wystarczy przedmuch sprężonym powietrzem.

Po zakończeniu tynkowania należy odczekać minimum 24 godziny przed usunięciem osłon ochronnych z końcówek instalacji ten czas jest niezbędny do wstępnego związania zaprawy, która w przeciwnym razie mogłaby zostać uszkodzona podczas demontażu zabezpieczeń. Kontrola szczelności wszystkich instalacji po tynkowaniu powinna obejmować próbę ciśnieniową dla przewodów wodnych i badanie ciągłości elektrycznej dla przewodów energetycznych. Jakiekolwiek przerwy w ciągłości izolacji lub spadki ciśnienia wymagają natychmiastowej lokalizacji i usunięcia przyczyny przed przystąpieniem do dalszych prac wykończeniowych.

Ostateczne zalanie bruzd instalacyjnych przed tynkowaniem stanowi odrębny etap prac wykończeniowych stosuje się do tego celu specjalistyczne zaprawy antykorozyjne lub zwykłą zaprawę cementowo-wapienną, w zależności od lokalizacji i wymagań konstrukcyjnych. Zalanie bruzd wykonuje się zazwyczaj na dzień przed planowanym tynkowaniem, co zapewnia odpowiednie podsuszenie spoiny. Brak zalewania bruzd skutkuje powstaniem pustek powietrznych między tynkiem a podłożem, które osłabiają przyczepność warstwy wykończeniowej i sprzyjają rozwojowi rys.

Zaplanowanie wszystkich instalacji przed tynkowaniem nie jest wyłącznie kwestią organizacyjną to fundamentalny warunek trwałości całego wykończenia budynku. Kolejność prac, którą narzucisz na tym etapie, przekłada się bezpośrednio na koszty ewentualnych poprawek, estetykę finalnej powierzchni i komfort użytkowania przez lata. Inwestycja czasu w precyzyjne rozplanowanie tras i typów instalacji zwraca się wielokrotnie, gdy kolejne etapy wykończenia przebiegają bez zakłóceń. Jeśli potrzebujesz wsparcia przy opracowaniu szczegółowego harmonogramu robót dostosowanego do specyfiki Twojej inwestycji, warto skonsultować projekt z osobą posiadającą uprawnienia budowlane.

Najczęściej zadawane pytania dotyczące instalacji przed tynkami
