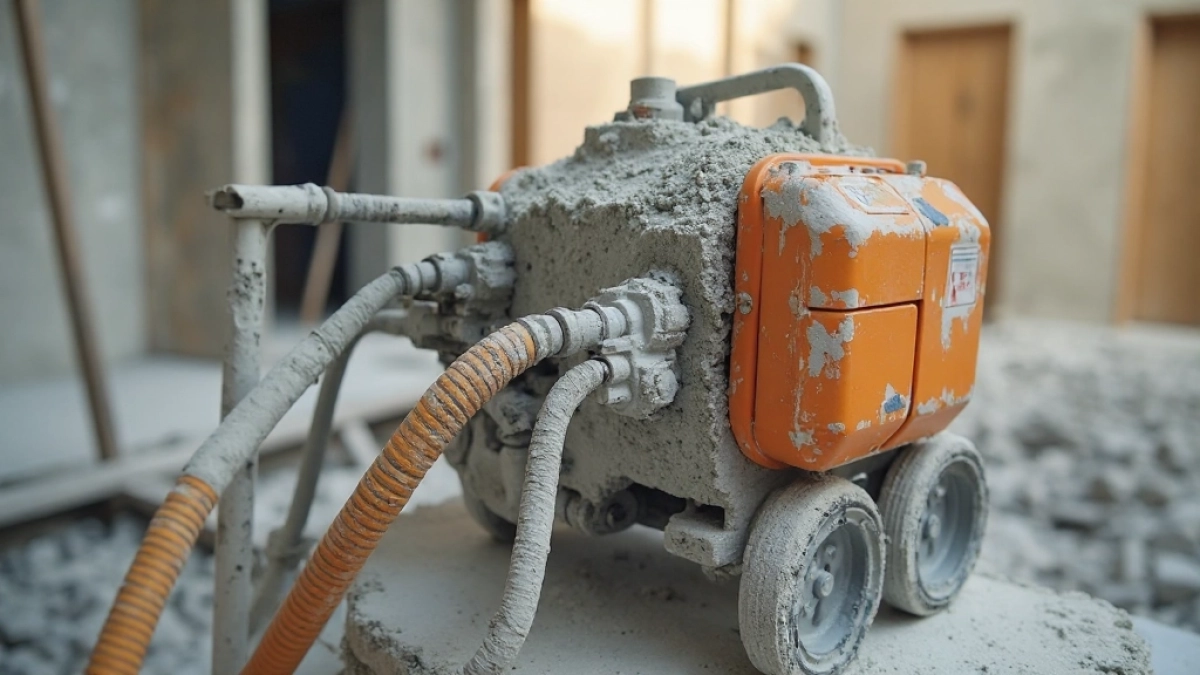

Agregat tynkarski: jakie zabezpieczenie wybrać? Ekspert wyjaśnia krok po kroku

Włączasz agregat tynkarski, a sekundę później ciemność. Wyłącznik w rozdzielni powoduje, że cały obwód pada. Albo gorzej: bezpiecznik trzyma, ale przewody zaczynają się grzać, a izolacja pachnie spalenizną. Sytuacja, w której ogniwo ochronne zawodzi w najmniej odpowiednim momencie, kosztuje znacznie więcej niż kilkaset złotych na prawidłowo dobrany wyłącznik raport Państwowej Straży Pożarnej za 2025 rok wskazuje, że usterki instalacji elektrycznej odpowiadają za ponad 15% pożarów budynków mieszkalnych, a ich średni koszt likwidacji szkody przekracza 35 tysięcy złotych. Problem z agregatami tynkarskimi polega na tym, że ich charakterystyka pracy krótkotrwały, intensywny pobór mocy przy rozruchu, po którym następuje stabilne, ale wysokie obciążenie wymyka się prostym kalkulacjom opartym wyłącznie na mocy znamionowej urządzenia.

• Prąd znamionowy agregatu od czego zależy i jak go obliczyć?
• Wyłącznik do agregatu charakterystyka B, C czy D?
• Przekrój przewodów do agregatu 7 kW jak obliczyć?
• Zabezpieczenie przedlicznikowe dla agregatu tynkarskiego
• RCD dlaczego jest niezbędny i jak go dobrać?
• Soft-start komfort i bezpieczeństwo w jednym
• Kompletna procedura doboru zabezpieczenia krok po kroku
• Koszty materiałów i robocizny orientacyjny budżet na 2026 rok
• Bezpieczeństwo, przepisy i odpowiedzialność

Prąd znamionowy agregatu od czego zależy i jak go obliczyć?

Moc agregatu tynkarskiego wyrażana jest najczęściej w kilowatach (kW), podczas gdy zabezpieczenie dobiera się na podstawie amperażu a to prowadzi do pierwszego fundamentalnego błędu w doborze. Prąd znamionowy urządzenia oblicza się według wzoru: I = P / (U × √3 × cosφ) dla zasilania trójfazowego, lub I = P / U dla jednofazowego, gdzie P to moc czynna w watach, U to napięcie zasilające, √3 to pierwiastek z trzech charakterystyczny dla układów trójfazowych, a cosφ to współczynnik mocy wynoszący typowo 0,85-0,92 dla silników elektrycznych stosowanych w agregatach tynkarskich.

Dla agregatu jednofazowego o mocy 7 kW przy napięciu 230 V obliczenie wygląda następująco: 7000 W dzielimy przez 230 V, otrzymując około 30,4 A prądu znamionowego. Natomiast ten sam agregat w wersji trójfazowej pobiera zaledwie około 10-11 amperów na fazę różnica ta wynika z podziału mocy między trzy przewody robocze. Wartość cosφ ma znaczenie praktyczne: silnik z cosφ równym 0,85 pobiera prąd wyższy o około 18% w porównaniu z idealnym urządzeniem, co oznacza, że niedoszacowanie tego parametru prowadzi do zaniżenia wartości znamionowej nawet o jedną czwartą.

Tabela przeliczeniowa najpopularniejszych mocy agregatów tynkarskich ilustruje skalę różnic między wariantami zasilania:

Zobacz Ile prądu zużywa agregat tynkarski

Zasilanie trójfazowe nie jest jednak rozwiązaniem uniwersalnym wymaga dostępności odpowiedniej rozdzielni, możliwości doprowadzenia przewodów cztero- lub pięcioprzewodowych oraz zgodności samego agregatu z tym wariantem napięcia. W wielu starszych obiektach budowlanych, zwłaszcza podczas prac wykończeniowych w budynkach adaptowanych, dostępna jest wyłącznie instalacja jednofazowa, co komplikuje podłączenie mocniejszych urządzeń.

Wyłącznik do agregatu charakterystyka B, C czy D?

Wybór charakterystyki wyłącznika stanowi sedno problemu ochrony agregatu tynkarskiego. Charakterystyka określa, przy ilukrotności prądu znamionowego wyłącznik zadziała a mówiąc precyzyjniej, w jakim przedziale prądów nastąpi wyzwolenie termiczne lub elektromagnetyczne. Wyłącznik z charakterystyką B wyzwala przy 3-5× prądzie znamionowym, co czyni go odpowiednim dla obciążeń rezystancyjnych żarówek, grzałek, farelek gdzie prąd rozruchowy praktycznie nie występuje. Natomiast charakterystyka C, rekomendowana dla urządzeń z umiarkowanym rozruchem, zadziała dopiero przy 5-10× wartości znamionowej, a D przy 10-20× dla silników z ciężkim rozruchem bezpośrednim.

Silnik elektryczny agregatu tynkarskiego podczas rozruchu pobiera prąd rozruchowy sięgający typowo 4-7 razy wartości znamionowej. Dla agregatu 7 kW jednofazowego o prądzie znamionowym 30 A oznacza to chwilowy pobór rzędu 120-210 amperów przez ułamek sekundy zaledwie 0,2-0,5 sekundy, ale wystarczająco długo, by wyłącznik B16A zareagował, interpretując skok jako zwarcie. Dzieje się tak, ponieważ mechanizm elektromagnetyczny wyłącznika działa natychmiast przy przekroczeniu progu zadziałania, nie czekając na rozgrzanie elementu termicznego.

Podobny artykuł Jaki agregat prądotwórczy do agregatu tynkarskiego

Mechanizm fizyczny tego zjawiska jest następujący: przyrost prądu w uzwojeniu silnika powoduje gwałtowny wzrost strumienia magnetycznego, co wymaga dostarczenia dodatkowej energii na kompensację własnej indukcyjności uzwojeń. Prąd ten nie wynika z żadnej awarii jest naturalną konsekwencją budowy maszyny elektrycznej i jej właściwości elektromagnetycznych. Dlatego wyłącznik musi "wiedzieć", że taki stan jest przejściowy i inaczej każde uruchomienie agregatu kończyłoby się wyłączeniem obwodu.

Wybór charakterystyki C16A dla agregatu trójfazowego 7 kW oznacza, że wyłącznik zniesie chwilowe skoki do 80-160 amperów na fazę bez wyzwolenia, co z marginesem pokrywa typowe wartości prądu rozruchowego takiego urządzenia. Dla agregatu jednofazowego z kolei konieczny staje się wyłącznik C32A, ponieważ próg zadziałania przy 5×In wynosi 160 A, a przy 10×In 320 A, co pozwala na bezproblemowy rozruch nawet przy szczytowym poborze prądu.

Przekrój przewodów do agregatu 7 kW jak obliczyć?

Sam dobór wyłącznika to jednak połowa sukcesu równie istotny jest właściwy przekrój przewodów zasilających. Przewód zbyt cienki wprowadza dodatkową rezystancję, co skutkuje spadkiem napięcia na linii zasilającej i przegrzewaniem samego przewodu. Zjawisko to opisuje wzór na spadek napięcia: ΔU = (2 × L × I × cosφ) / (γ × S), gdzie L to długość przewodu w metrach, I to prąd płynący, γ to konduktywność materiału (dla miedzi około 56 m/Ω×mm²), a S to przekrój żyły w mm². Dla agregatu 7 kW jednofazowego oddalonego o 30 metrów od rozdzielni, przy prądzie 30 A, spadek napięcia na przewodzie 6 mm² wyniesie około 2,9 V wartość mieszcząca się w dopuszczalnych normach, ale już dla przewodu 4 mm² wzrośnie do 4,4 V, zbliżając się do granicy 2% dopuszczalnego spadku dla instalacji odbiorczych.

Zobacz Agregat tynkarski ile wody

Obciążalność prądowa przewodów zależy nie tylko od ich przekroju, ale również od sposobu prowadzenia, temperatury otoczenia i sąsiedztwa innych przewodów. Norma PN-HD 60364 wyróżnia kilka metod instalacji przewód ułożony w tynku, w rurze, na ścianie, w wiązce z których każda ma przypisaną inną obciążalność znamionową. Dla przewodu YDY 3×6 mm² ułożonego pojedynczo w tynku obciążalność wynosi około 36-40 A, podczas gdy ten sam przewód w wiązce z innymi kablami traci nawet 30% swojej wydajności prądowej ze względu na utrudnione odprowadzanie ciepła.

Dla instalacji przenośnych, charakterystycznych dla pracy agregatu tynkarskiego na różnych budowach, norma przewiduje stosowanie przewodów giętkich typu H07RN-F ich konstrukcja uwzględnia wielokrotne zginanie i przenoszenie, co wpływa na wytrzymałość mechaniczną, ale obciążalność prądowa pozostaje zbliżona do przewodów stacjonarnych. Przewody tego typu rozpoznaje się po oznaczeniu: litera R oznacza izolację kauczukową, N poszycie nylonowe, a F żyłę wielodrutową giętką.

Zabezpieczenie przedlicznikowe dla agregatu tynkarskiego

Zabezpieczenie przedlicznikowe, potocznie zwane "klasówką", stanowi pierwszą barierę ochronną zainstalowaną przez dostawcę energii pomiędzy siecią dystrybucyjną a instalacją odbiorcy. Jego wartość znamionowa typowo 20A, 25A lub 35A dla budynków jednorodzinnych określa maksymalny prąd, jaki może pobierać cała instalacja w danym momencie. Problem polega na tym, że wartość tę ustala się podczas przyłączania obiektu, często dekady temu, gdy ówczesne potrzeby energetyczne były nieporównywalnie mniejsze od dzisiejszych wymagań sprzętu budowlanego.

Dla agregatu tynkarskiego o mocy 7 kW jednofazowego wymagającego 30 A prądu nominalnego, zabezpieczenie przedlicznikowe 20 A stanowi barierę absolutną nie da się go legalnie obejść ani zignorować.Próba pracy przy takim limicie skończy się albo ciągłym wyzwalaniem głównego bezpiecznika dostawcy energii, albo w najgorszym scenariuszu przeciążeniem przyłącza i awarią na linii poprzez zerwanie kabl lub pożar w skrzynce przyłączeniowej. Konsekwencje finansowe takiej awarii obejmują nie tylko koszty naprawy, ale również karę za nielegalne pobieranie energii, naliczaną przez dystrybutora według stawek sięgających kilkudziesięciu tysięcy złotych.

Procedura zmiany zabezpieczenia przedlicznikowego wymaga złożenia wniosku do operatora systemu dystrybucyjnego w zależności od regionu może to być PGE, Tauron, Energa, Enea lub Innogy. Wniosek powinien zawierać określenie nowej wartości zabezpieczenia, uzasadnienie w postaci projektu instalacji oraz w niektórych przypadkach protokół z pomiarów istniejącego przyłącza. Całkowity koszt takiej operacji waha się między 300 a 2000 złotych w zależności od zakresu prac i regionu, a czas realizacji wynosi od 2 do 6 tygodni od momentu akceptacji wniosku.

RCD dlaczego jest niezbędny i jak go dobrać?

Wyłącznik różnicowoprądowy, w skrócie RCD (residual current device) lub potocznie "różnicówka", monitoruje bilans prądów płynących przez przewód fazowy i neutralny. Gdy wartości te przestają się bilansować co oznacza, że część prądu wycieka do ziemi przez uszkodzoną izolację, obudowę urządzenia lub ciało człowieka RCD wyłącza obwód w ciągu ułamków sekundy. Dla agregatu tynkarskiego, którego obudowa narażona jest na wilgoć, pył i mechaniczne uszkodzenia przewodów podczas pracy na budowie, takie zabezpieczenie nie jest opcjonalne stanowi wymóg normy PN-HD 60364 dla wszystkich obwodów gniazdowych.

RCD typu AC reaguje wyłącznie na prądy różnicowe sinusoidalne a więc sprawdza się przy klasycznych obciążeniach rezystancyjnych i silnikach indukcyjnych bez elektroniki. Natomiast agregaty tynkarskie wyposażone w inwerterowy układ sterowania, a także te z elektronicznym falownikiem do regulacji obrotów, generują prądy różnicowe o niestandardnych przebiegach pulsujące, zawierające składowe stałe. Dla takich urządzeń konieczny jest RCD typu B, który detectuje wszystkie rodzaje prądów upływu, włącznie z komponentami wyprostowanymi przez diody czy tranzystory w układach energoelektronicznych.

Prąd znamionowy RCD określa, przy jakiej wartości prądu różnicowego nastąpi wyłączenie. RCD 30 mA zapewnia ochronę przeciwporażeniową osób wyzwoli się zanim prąd upływowy osiągnie wartość niebezpieczną dla zdrowia. RCD 300 mA stosowany jako zabezpieczenie główne chroni przed pożarem i niegroźnymi dla człowieka prądami upływowymi, takimi jak te wynikające z naturalnego starzenia się izolacji. We współczesnych rozdzielnicach stosuje się kaskadowe połączenie: RCD 300 mA jako selektywny wyłącznik główny, a RCD 30 mA na poszczególnych obwodach roboczych.

Soft-start komfort i bezpieczeństwo w jednym

Miękki rozruch, bo tak tłumaczy się nazwę soft-start, to urządzenie elektroniczne ograniczające prąd rozruchowy silnika poprzez stopniowe zwiększanie napięcia na uzwojeniach. Zamiast pełnego napięcia 230 V od pierwszej chwili, sterownik przez 2-5 sekund podnosi napięcie od zera do wartości nominalnej, co wydłuża czas rozruchu, ale drastycznie redukuje szczytowy pobór prądu. Agregat tynkarski wyposażony w soft-start obniża prąd rozruchowy z typowych 150-180 A do wartości rzędu 50-70 A różnica ta pozwala na zastosowanie wyłącznika C20A zamiast C32A oraz przewodu 4 mm² zamiast 6 mm².

Korzyści soft-startu wykraczają poza sam dobór zabezpieczeń. Redukcja uderzenia mechanicznego przy rozruchu wydłuża żywotność łożysk, sprzęgieł i pomp tłoczących w agregacie producentów, którzy stosują miękki rozruch, raportują spadek awaryjności napędu nawet o 40% w porównaniu z rozruchem bezpośrednim. Oszczędność na przewodach też nie jest trywialna: różnica między 10 a 6 metrami kabla 6 mm² a 4 mm² to około 80-120 złotych oszczędności przy koszcie samego soft-startu rzędu 400-1500 złotych za urządzenie do 7 kW.

Wadą rozwiązania pozostaje cena choć ceny soft-startów spadły w ostatnich latach o około 25% w związku z popularyzacją układów energoelektronicznych, nadal stanowią one dodatkowy wydatek, który przy jednorazowym użyciu agregatu rzadko się zwraca. Inaczej wygląda rachunek ekonomiczny dla firmy wykonującej dziesiątki tynków rocznie tam awaria agregatu oznacza przestój całej ekipy, a koszt jednego dnia postoju łatwo przekracza wartość soft-startu.

Kompletna procedura doboru zabezpieczenia krok po kroku

Prawidłowy dobór zabezpieczenia dla agregatu tynkarskiego wymaga systematycznego podejścia, ponieważ każdy kolejny etap zależy od wyników poprzedniego. Rozpoczyna się od zebrania danych technicznych urządzenia: mocy nominalnej w kilowatach, napięcia zasilającego (230 V jednofazowe lub 400 V trójfazowe), maksymalnego prądu rozruchowego podanego przez producentę lub zmierzonego amperomierzem cęgowym z funkcją inrush. Jeśli producent nie podaje wartości prądu rozruchowego, przyjmuje się współczynnik 4-7× prądu nominalnego jako orientacyjny.

Następnie oblicza się prąd znamionowy agregatu według wzorów podanych w sekcji wstępnej, a wynik zaokrągla w górę do najbliższej standardowej wartości wyłącznika 16, 20, 25, 32, 40 lub 50 A. Dla prądu 30,4 A będzie to 32 A, dla 18 A 20 A. Wybór charakterystyki zależy od obliczonego prądu rozruchowego: jeśli jego wartość szczytowa nie przekracza 5×In, wystarczy wyłącznik B; jeśli mieści się w przedziale 5-10×In potrzebna jest charakterystyka C; powyżej 10×In rozważa się D lub zastosowanie soft-startu.

Dobór przewodu wymaga sprawdzenia dwóch warunków: obciążalności prądowej z tabeli normatywnej oraz spadku napięcia obliczonego dla rzeczywistej długości instalacji. Dla typowej długości 20-30 metrów oba warunki są spełnione przez przekroje podane w tabelach powyżej. Ostatnim etapem jest weryfikacja zabezpieczenia przedlicznikowego: jeśli jego wartość jest niższa od obliczonego prądu znamionowego agregatu, konieczna jest procedura zmiany limitu u dystrybutora.

• Zbierz dane techniczne agregatu: moc [kW], napięcie [V], fazy, prąd rozruchowy [A]
• Oblicz prąd znamionowy: I = P/U dla 1-faz. lub I = P/(U×√3×cosφ) dla 3-faz.
• Oszacuj prąd rozruchowy jako 4-7 × I_nominalny
• Wybierz charakterystykę: B (10×In) lub soft-start
• Dobierz przekrój przewodu z tabeli obciążalności, sprawdź spadek napięcia
• Zweryfikuj zabezpieczenie przedlicznikowe zmień limit, jeśli niewystarczający
• Zainstaluj RCD typu B o czułości 30 mA na obwodzie roboczym
• Skonsultuj instalację z uprawnionym elektrykem i wykonaj pomiary odbiorcze

Koszty materiałów i robocizny orientacyjny budżet na 2026 rok

Całkowity koszt prawidłowego zabezpieczenia agregatu tynkarskiego zależy od wybranego scenariusza zasilania oraz ewentualnych modernizacji instalacji. Najprostszy wariant agregat trójfazowy podłączany do istniejącej rozdzielni z wolnym miejscem wymaga zakupu wyłącznika C16A (35-60 zł), RCD typu B 40A/30mA (120-200 zł), przewodu 4 mm² H07RN-F (18-28 zł/mb) w ilości około 20 metrów oraz kostki przyłączeniowej (15-30 zł). Łączny koszt materiałów to 600-1000 złotych przy robociźnie elektryka szacowanej na 2-3 godziny pracy po 100-150 zł/h.

Wariant jednofazowy z koniecznością wymiany zabezpieczenia przedlicznikowego generuje dodatkowe wydatki: opłata za zmianę u dystrybutora energii (300-2000 zł w zależności od zakresu), nowy wyłącznik C32A lub C40A (50-80 zł), przewód 6 mm² o długości 20 metrów (400-600 zł), ewentualna wymiana samego przyłącza (1000-5000 zł dla linii napowietrznej). Łączny budżet w tym scenariuszu łatwo przekracza 3000-7000 złotych, zwłaszcza gdy instalacja jednofazowa wymaga modernizacji do trójfazowej.

Bezpieczeństwo, przepisy i odpowiedzialność

Instalacje elektryczne w budynkach mieszkalnych i użytkowych podlegają przepisom zawartym w normie PN-HD 60364, która w części 4-41 reguluje ochronę przeciwporażeniową, a w części 4-43 ochronę przed prądem nadmiernym. Dla agregatów tynkarskich pracujących na budowie istotna jest również rozporządzenie Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych, które nakłada obowiązek sprawdzenia stanu technicznego urządzeń elektrycznych przed ich użyciem.

Osoby wykonujące prace przy instalacjach elektrycznych wymagają odpowiednich uprawnień energetycznych grupa E1 (eksploatacja urządzeń energetycznych do 1 kV) lub D1 (dozór nad takimi urządzeniami). Sam montaż wyłącznika w rozdzielni, wymiana przewodów czy podłączenie agregatu do gniazda siłowego powinny być wykonywane przez osobę z uprawnieniami, natomiast czynności kontrolne sprawdzanie działania zabezpieczeń, obserwacja wskaźników mieszczą się w zakresie użytkowania przez osobę nieuprawnioną.

Odpowiedzialność za stan techniczny instalacji ponosi jej właściciel w przypadku budynków jednorodzinnych jest to właściciel nieruchomości, w przypadku placu budowy generalny wykonawca lub inwestor. Porażenie prądem, pożar spowodowany wadliwą instalacją lub awaria sprzętu na skutek nieprawidłowego zasilania mogą skutkować nie tylko roszczeniami cywilnymi, ale w skrajnych przypadkach odpowiedzialnością karną. Polisa ubezpieczeniowa budowy powinna obejmować odpowiedzialność cywilną za szkody wyrządzone osobom trzecim, jednak ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli stwierdzi rażące zaniedbania w zakresie norm bezpieczeństwa elektrycznego.

Dla agregatu tynkarskiego o mocy 7 kW przy zasilaniu trójfazowym optymalną konfiguracją zabezpieczeń jest wyłącznik C16A na każdą fazę, RCD typu B 40A/30mA, przewód 4 mm² typu H07RN-F o długości dostosowanej do lokalizacji roboczej oraz opcjonalnie, ale rekomendowane soft-start wbudowany w układ sterowania lub zamontowany zewnętrznie. Przy zasilaniu jednofazowym konieczne staje się zabezpieczenie C32A lub C40A, przewód 6 mm² oraz przede wszystkim weryfikacja, czy limit przedlicznikowy pozwala na pobór prądu rzędu 30-35 amperów jeśli nie, zmiana tego limitu stanowi pierwszy i niepodlegający kompromisom krok przed jakimkolwiek podłączeniem urządzenia.
